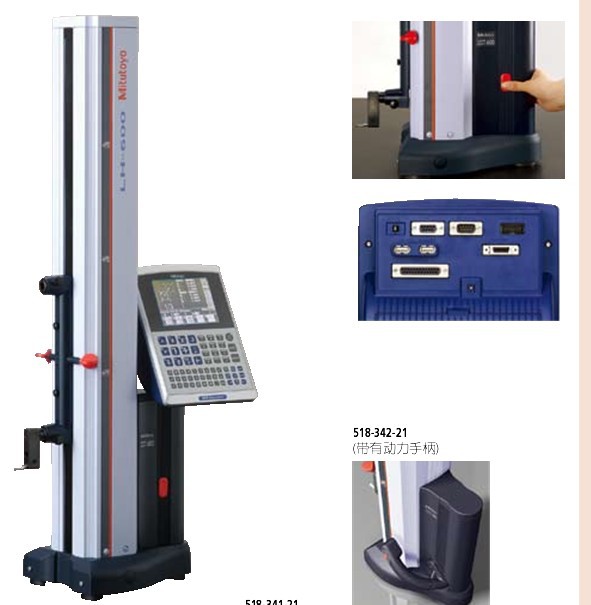

高度仪Linear Height

518 系列 — 高性能2D 测量系统

特点

• 分辨率／重复精度为0.1/0.5μm 时，精度
可高达(1.3+0.6L/600)μm。
• 确保垂直度(前部) 达6μm，直线度达4μm。
• 全／半空气浮动系统可调节气垫。
• 带有基本统计功能， 另外，通过RS-232C
数据输出与带有SPC 软件的电脑相连，可
实现外部测量数据评估。
• 半自动测量时具有单键操作功能。
• 通过Digimatic 工具实现数据输入。
• 可选择多种信息语言包括英语、德语、法
语、西班牙语、意大利语、荷兰语、葡萄
牙语、瑞典语、捷克语、匈牙利语、斯
诺文尼亚语、波兰语、繁体中文*、朝鲜
语** 和日语。

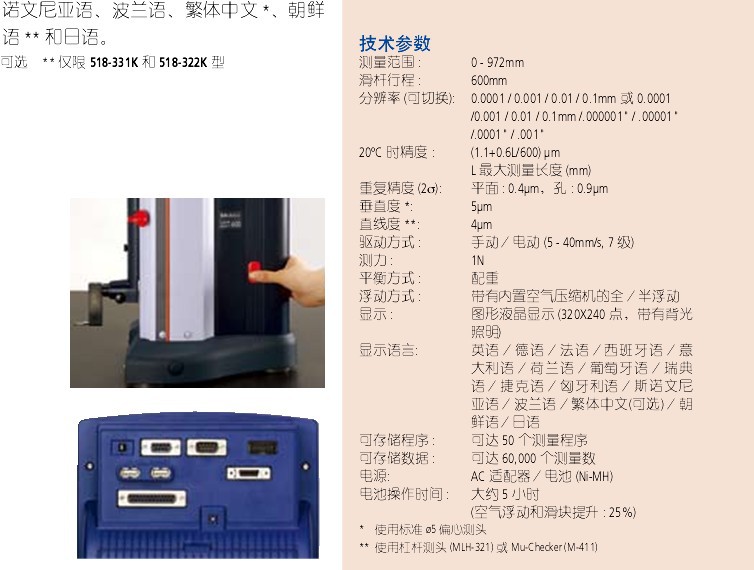

技术参数
测量范围: 0 - 972mm
滑杆行程: 600mm
分辨率(可切换): 0.0001 / 0.001 / 0.01 / 0.1mm 或0.0001
              /0.001 / 0.01 / 0.1mm /.000001" / .00001"
             /.0001" / .001"
20ºC 时精度: (1.1+0.6L/600) μm
L 最大测量长度(mm)
重复精度 (2σ): 平面: 0.4μm，孔: 0.9μm
垂直度*: 5μm
直线度**: 4μm
驱动方式: 手动／电动 (5 - 40mm/s, 7 级)
测力: 1N
平衡方式: 配重
浮动方式: 带有内置空气压缩机的全／半浮动
显示: 图形液晶显示(320X240 点，带有背光
        照明)
显示语言: 英语／德语／法语／西班牙语／意
            大利语／荷兰语／葡萄牙语／瑞典
            语／捷克语／匈牙利语／斯诺文尼
            亚语／波兰语／繁体中文(可选)／朝
            鲜语／日语
可存储程序: 可达50 个测量程序
可存储数据: 可达60,000 个测量数
电源: AC 适配器／电池 (Ni-MH)
电池操作时间: 大约5 小时
(空气浮动和滑块提升: 25%)
* 使用标准ø5 偏心测头
** 使用杠杆测头(MLH-321) 或Mu-Checker (M-411)
