该系列液压机械出力范围有3T、5T、10T、15T可选（1T=1000kgf=9.8KN），也可按客户需求定做；

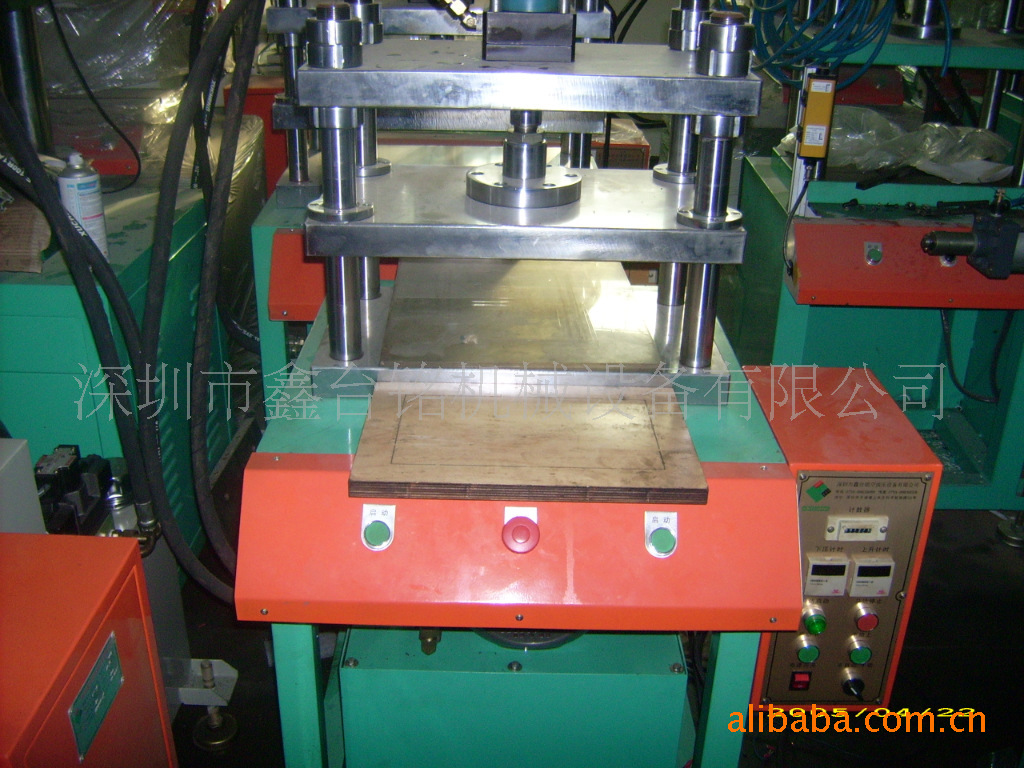

2、特点：采用四柱三板式结构，活动板与工作面平行精度高，四个精密导套使下压垂直精度高，油缸采用可调式，下死点定位精度高，重复精度达到0.01mm,设备液压组合在机架内部,结构紧凑,外形美观大方,工作台下方装有脚轮和脚杯,可轻便移动,省力高效,另可选上下模板增加发热装置和进口智能温控器,温差可精确到±1度,上下模温度可分开控制,操作方便,另可选中间模板增加测力传感器及显示器,精确显示产品受力状况,达到所需工作目的.
详细说明: |
一、适用范围
本系列液压机广泛用于各种手机、数码相机、手提电脑液晶显示屏保护膜裁切，各种不干胶、切半断等；各类手机或遥控器硅胶、塑胶按键冲切，塑料制品整切分切；适合使用无导向简易型的裁切模具,是广大手机行业,电脑行业相机行来的必选设备. 二、产品特点：
1.该系列液压机床以1-14MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.总耗电功率不超过3.7KW.(也可依客户需求使用单相AC220民用电源)
2.该系列设备以液体作为介质来传递能量,效率高,平均一次的裁切周期不到0.6秒.
3.设备待机时噪音不超过80分贝.(选用单相电机,待机时噪音为85分贝)
4.采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.08MM以下.
5.采用可调式定位油缸，下死点定位精度高，重复精度达到0.01mm以下.100%保证裁切深度
6.具有自动计数功能,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置
7.最大裁切面积可达580MM*350MM(相当于21英寸液晶显示屏)
8.主轴的下降速度为88MM/S,
9.压力、裁切行程、下压时间、闭合高度客户均可自行调整，方便操作；
10.液压系统内置油箱底部,外观整洁,稳重. 工作台下方装有脚轮和脚杯，可轻便移动，该系列最大机型重量不超过400KG. 三、主要参数如下： 工作参数 | XTM105H-5T | XTM105H-10T | XTM105H-20T | XTM105H-30 | 机器公称出力（tf 吨力） | 5 | 10 | 20 | 30 | 液体最大工作压力（Mpa） | 7 | 14 | 21 | 21 | 液体额定使用压力（Mpa) | 6 | 13 | 20 | 20 | 最大冲压行程（MM) | 100-150 | 100-150 | 100-150 | 100-150 | 电机功率（KW） | 2.2 | 3.7 | 3.7 | 5.5 | 整机重量（吨） | 0.7 | 0.9 | 1.2 | 2 | 适用电源电压（伏特） | AC380V | AC380V | AC380V | AC380V | 活动板工作面与底板工作面最大距离(MM) | 170 | 170 | 170 | 170 | 活动板工作面与底板工作面最小距离(MM) | 20 | 20 | 20 | 20 | 工作台面有效尺寸(柱内X前后包边)(MM) | 400*300 | 500*350 | 500*350 | 600*500 | 工作台离地高度(MM) | 780 | 780 | 780 | 780 | 机器外形尺寸 | 高度（MM） | 1700 | 1750 | 1800 | 1900 | 左右（MM） | 600 | 700 | 700 | 800 | 前后（MM） | 600 | 700 | 700 | 700 | 油缸速度 | 油缸快速下降（mm/秒） | 90 | 90 | 70 | 70 | 油缸工进速度（mm/秒） | 无 | 无 | 无 | 无 | 油缸回升速度（mm/秒） | 90 | 90 | 70 | 70 |
|
