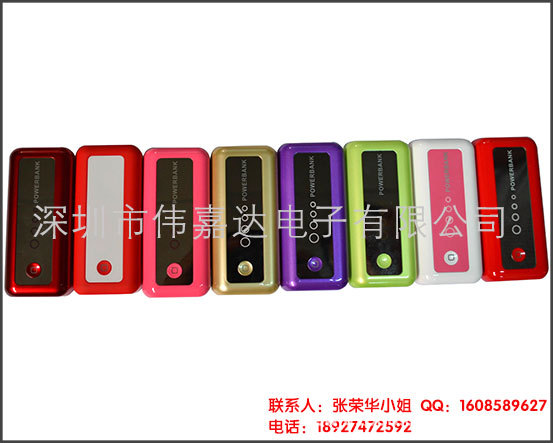

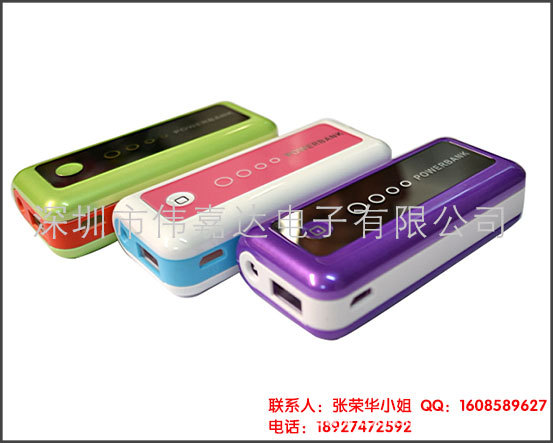

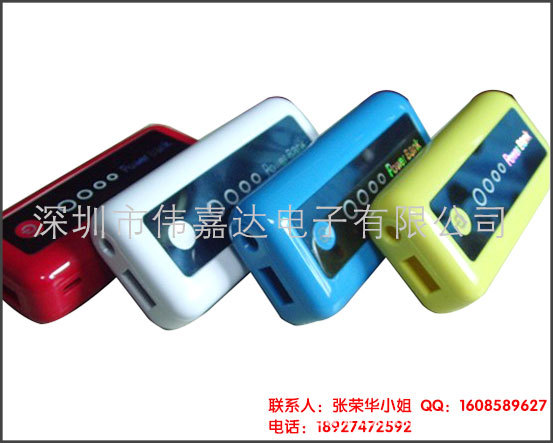

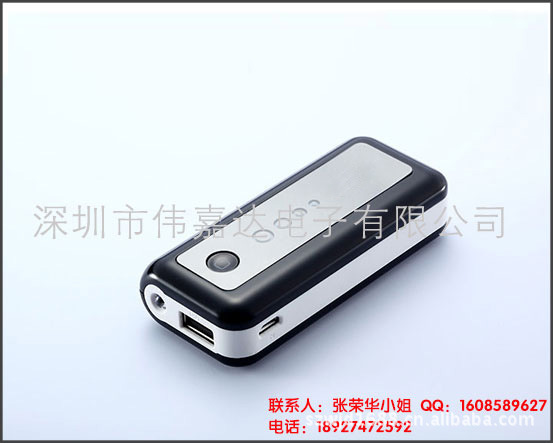

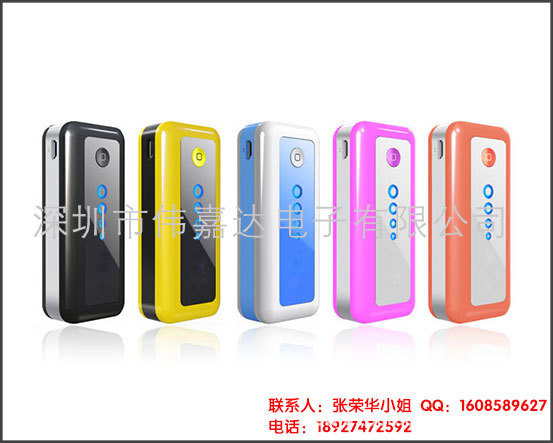

WJD001功能定义：

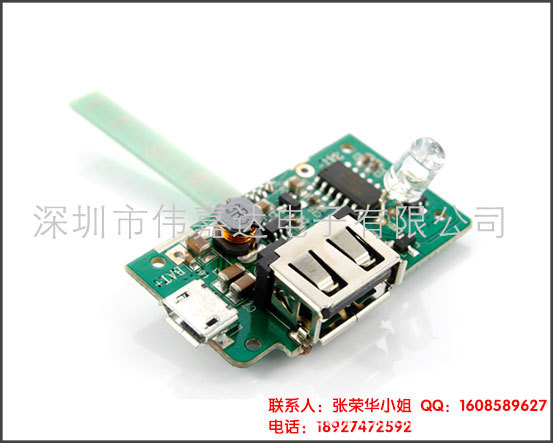

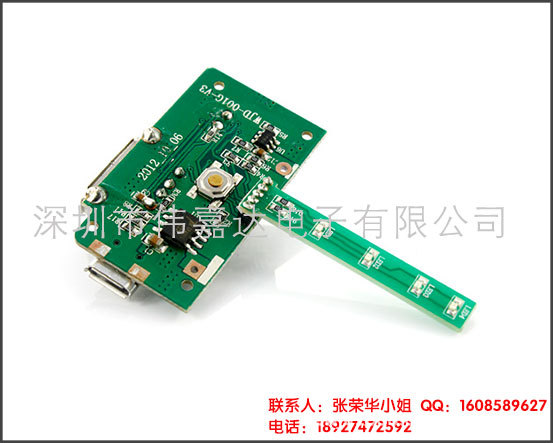

单USB输出移动电源PCBA

外形尺寸：96.7*45*22.6mm

PCBA尺寸：59*39.8*11.4mm

电池容量：4400mAh/3.7V

电池类型：18650锂电池2PCS

输入电流：DC5V/1A输出电流：DC5V/1A

输入充电时间：5-6小时

循环寿命：不低于500次

4个LED电量显示

过流过充软硬件双重保护

自动开关机识别，平均转换率≥85%

适用产品：适用于智能手机，iPhone，iPad，数码相机，PDA，PSP，MP3，MP4等数码产品

1、放电输出参数：

1.1输出接口:标准USB2.0接口输出   1.2输出电压:空载：4.95-5.15V  带载1A：4.80-5.15V

1.3输出电流:额定1.0A，最大1.2A，内置智能芯片识别设备实际需要的电流大小。

1.4负载调整率＜2%   1.5纹波电压:＜250mV

1.6待机功耗:＜60uA   1.7转换效率：＞85%     1.8放电时间（带载1.0A)：约200分钟

2、保护功能：

2.1过充保护电压：电池电压为4.3V±0.05V，电池保护停止对电池充电。

2.2过放电保护：电池电压低于2.4V,电池保护停止对外放电。

2.3过电流、短路保护：正常工作时,DC输出端短路,电路处于保护状态保护后,四个蓝色电量指示灯会同时快速闪烁，关闭输出；短路解除，恢复正常工作。

3、自动开机识别功能：当有数码设备接入移动电源，移动电源开始开始给数码设备充电。

4、手动开机机功能：按一下按键USB有电压输出.无负载30秒后自动进入待机状态。

5、自动关机识别功能：当数码产品移除或者充满后，移动电源30秒内自动切断输出并进入待机模式。

使用说明

1、插入micro连接线即可给移动电源内部充电；当电池充满后请移除micro连接线。

2、给手机或者其他设备供电时；只需插入相应的USB2.0数据连接线即可给手机充电；无需按按键即能进入自动充电状态。

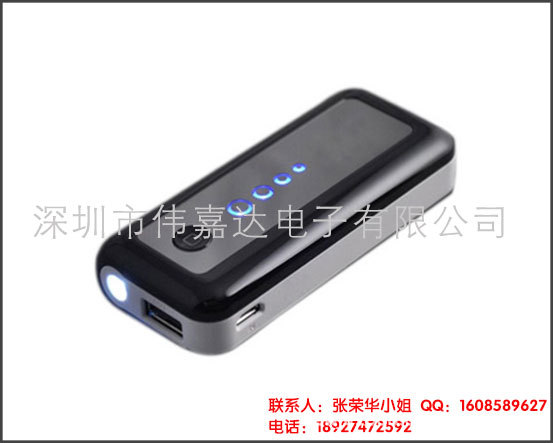

3、LED照明功能：长按按键LED照明灯亮.再按按键LED灯熄灭.

4、需查看移动电源电量时；只需按一下按键即可查看剩余电量；以便及时进行移动电源内部充电。

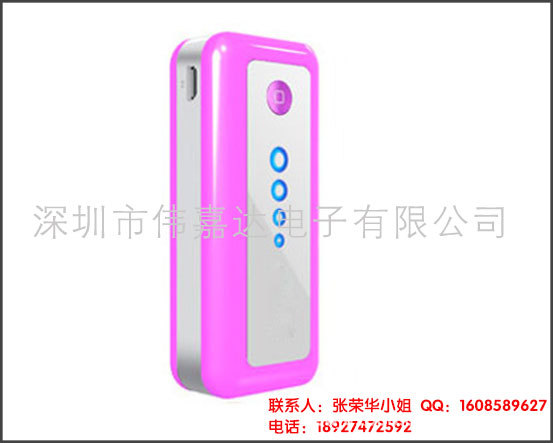

5、四个蓝色LED灯电量显示方式：（如下图）

5.1充电时当前电池剩余容量对应的LED灯长亮.其他LED灯成流水式递增闪烁.充满时四个LED灯全亮。

5.2对外放电时.高于电池容量对应的LED灯长灭，其他LED灯成流水式递增闪烁，当电池电量接近O%时，电池容量对应的LED灯会快速闪烁5秒，进入待机状态。

5.3待机状态时，按一下按键电池容量对应的LED亮5秒后自动熄灭.当电池电量接近O%时，电池容量对应的LED灯会快速闪烁5秒，进入待机状态。

——————————————
