一、本机设计制定标准：
JB/T8290—2005《磁粉探伤机》
二、主要技术指标
通电有效电流AC：0—2000A连续可调,带断电相位控制（无漏检）。
穿棒有效电流AC：0—4000A连续可调,带断电相控制（无漏检）。
配变压器温升报警，电流值误差≤10％
电极间距：250—1100mm。
两只电极箱可移动；
退磁电流：机上退磁4000－0，电流自动衰减到零,退磁时间小于5秒／次;剩磁最大不得超过3GS.
气动夹紧：夹紧行程0-50mm（双向两套）;
夹紧方式：气动（气源用户自备≥0.4MPa）;
磁化方式：单周向磁化,单纵向磁化和复合磁化［注：一次性磁化］;
紫外线强度：采用黑磁粉或荧光磁粉探伤两种探伤方法,荧光灯泡距工件上表面380mm处荧光强度不小于1000W／cm2。荧光灯安装于设备上方(可移动,不影响上下工件),配黑色遮光布,以便在较暗的环境中使用荧光灯。黑磁粉探伤时暗室可以打开。
气源气压： 0.4—0.8MP
使用环境：温度—10℃～+40℃ ,相对湿度≤90%;
贮存环境：温度—20℃～+60℃,相对湿度≤70%,无腐蚀性气体粉尘和强力高频电磁污染。

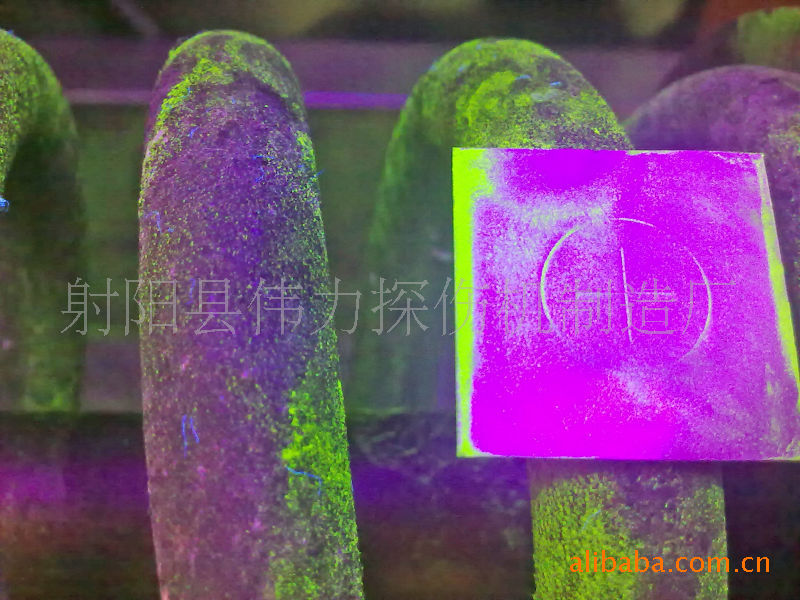

灵敏度测试：按《中华人民共和国机械行业标准JB/T6065—92》磁粉探伤用标准试片规定, A型2试片（15/50）测试,在工件的任意方位显示清晰。
运行方式：手动和自动;
暂载率：20％;
单穿棒行程：550mm［注：气动]。
单夹紧行程：50mm ［注：气动]。
气源气压: 0.4—0.8MP。
三、运行程序：手动和自动二种。
自动程序为：上料-两端面喷液-夹紧-喷液-磁化-松夹-转动观察--夹紧-退磁-松夹–下料,整个过程均用小型工业PC控制。自动程序可连续进行。
四、控制中心
控制柜立式板金结构（单独制作）
由主电路控制板触发、控制电路控制板二块,可以相互换,使用维修方便。
控制面板一块,集成周、纵向电流表和各种动作的控制按纽与指示灯。
本部分是整个设备的控制中心,可控制主机的磁化电流大小与机械结构的各种运行状态。
五、主机
组成：机身、不锈钢收集槽、纵向磁化器、周向磁化器、托架旋转机构、喷洒系统、道轨、电极箱、气动机构和周、纵向主变压器。
机身：卧式板金结构,整个设备的基础用8号槽钢与1.5—2mm铁板制作而成。
不锈钢收集槽：用1.5mm不锈钢制作,收集磁悬液防漏设计,外园边装璜美观好看。
纵向磁化器：由双穿棒电极构成。［注：检测弹簧轴向裂纹）
周向磁化器：由两只通电电极板,电极轴构成。电极板采用防打火设计.［注：检测弹簧钢丝周向裂纹],电极板、电极轴等必须采用优质铜合金制作.
磁悬液喷洒系统(100%覆盖无盲区)
能够任意调整磁粉液喷射开始与结束的时间。
通过动阀门可任意调整喷射量（每一只喷头配独立的开关，以适应不同长度弹簧的探伤，并配手动喷头用于补充探伤）。
磁粉液浓度观察取样简单易行。
设置使磁粉不沉淀的搅拌措施。
在磁粉液回收路线内安装便于更换的过滤器。
下部由不锈钢集液桶和两只搅拌电泵（供内、外喷内喷之用）组成。上部由水道、喷头、开关、水路等组成,实现自动喷液。
道 轨：用于移动电极的支承与移动。
电 极 箱：由10mm铁板组焊而成。
气动机构：由气缸、电磁阀、调速阀、气源处理组件等构成，用于工件夹紧,实现周向通电磁化,确保探伤灵敏度。
六、旋转机构
设备配电动旋转托架,方便工件自动旋转。
七、移动电极自动移动机构
由齿轮齿条机构组成。
八、其它
在磁粉喷淋装置,磁化装置底部安装不锈钢收集槽,切实落实防止漏水措施。
各装置能够进行单独手动操作。
主机上安装能够移动操作的操作盘。
装置安装在地面上,不使用设备基础。
润滑油脂为黄油。
在电磁阀上安装消音器。
安装空气处理三联件。
使用具有优良耐热、防尘性能的限位开关。
电线两端有线号表示。另用颜色区分电线种类。
九、特性和功能
复合磁化,解决工件一次全方位复合磁化无漏检现象。
主电路为无触点控制、设备性能稳定。
本探伤机采用PLC集中控制。并设防打火报警电路。
本机采用低压大电流的输出方式,电流、安匝数可调。
工作原理概述：本机以可编程控制器（PLC）为核心,根据工件检测工艺,由传感器送给信息,经PLC处理、判断分别控制相关的机械动作,根据周、纵向磁化的设定参数,利用专用可控硅移相触发集成电路控制周、纵向控硅触发电路,输出触发脉冲。
十、附属备件
标准试片 1套
磁 粉 1Kg（荧光磁粉）
提供的技术资料
使用说明书2套（包括操作、编程﹑调试、维修和保养说明等）。
十一、商务条件
1.用户自备
（1）电源：供给指定地点（一处）,380V,50HZ,＞200A。
（2）气源：供给指定地点（一处）大于0.4Mpa。
江苏射阳伟力探伤机制造厂是专业研制和生产磁粉探伤机设备的厂家, 我厂目前已经有专用探伤机、通用床式探伤机、移动式、便携式、渗透探伤检测线等七大系列的生产、设计和检测能力。产品被广泛应用于航空、航天、军工、船舶、铁道、油田、电力、压力容器、汽车、机械制造等行业。，我厂通过ISO9001:2000国际质量体系认证.符合JB/T8290-1998《磁粉探伤机》的标准,并参照美国MIL、德国DIN标准。
我厂本着“质量第一、信誉第一、服务第一”的宗旨，将会以先进的制造技术，可靠的质量保证，向客户提供高质量的产品以及满意的售后服务。
