【产品型号】
XL7108-SMT
【产品简介】
笙科 A7108無線智能電表芯片，榮獲 2012 China ACE Award 年度射頻/無線產品獎 - 2012年3月1日 笙科電子() 第四代的Sub 1GHz 無線射頻收發器，料號A7108，適用於無線智能電表與燃氣表，獲得 2012 中國年度電子成就獎( China ACE Awards 2012 ) - 產品-射頻/無線產品類獎項。該獎項透過主辦單位評選全世界 (歐美與亞洲芯片設計商) 的產品後，再由中國的工程師共同票選出的芯片。這代表A7108除了擁有1000米傳輸的優越性能外，也獲得廣大中國工程師的喜愛。
XL7108-D01采用笙科电子()于2011年7月发表新一代应用于智能电网的射频芯片，模块设计于欧美及亚洲常见的433.92MHz，也可支持中国智能电网所选用的470MHz ~ 510MHz，以及欧洲无线自动读表所使用的868.3MHz 与868.95MHz频段，除此之外，A7108也支持1GHz 以下免执照的ISM Band应用 (300MHz ~ 950MHz)，比如日本的310MHz，，美国与台湾的允许的915MHz等频段。不过如工作于这些频道，模块需要修改参数，具体可联系我公司业务人员。A7108属于笙科电子第四代高效能芯片， data rate支持2Kbps ~ 250Kbps，调变方式可选择FSK或GFSK，MCU透过SPI接口即可操作A7108的RF模式以及存取内建的64 Bytes TXFIFO 与RXFIFO。
A7108最大的优势在于超优质的RF性能，以410MHz ~ 510MHz的频段来说，内建的PA可输出高达20dBm的发射功率，接收器拥有超高灵敏度 (-114dBm @ 10Kbps)。在10Kbps的条件下，XL7108-D01搭配直立的单心线天线 (裁剪四分之一波长长度之1.6mm单心线)，在海边空旷区域实测可得1300米，街道实测之距离可达1000米。若将data rate 从10Kbps降为2Kbps，则空旷区域实测距离增加至1600米。
除了远距离传输能力外，A7108内建的RSSI 可协助软件工程师侦测干净的传输信道，芯片内部的Auto Calibration机制，用来克服半导体制程的变异，可稳定地在各种环境下工作，自动频率补偿(AFC)的功能可解决RF频偏造成的灵敏度衰退。在数据的处理上，A7108提供直接模式(Direct mode)与FIFO模式。直接模式适合MCU选用自行定义之封包格式，而FIFO模式则使用芯片内建之TXFIFO封包格式(含FEC，CRC与Manchester 编码等功能)。
【模块特点】
- XL7108-smt是基于AMIC公司原厂相关资料精心设计专业制造而成，最为嵌合A7108的各种特性。
- 模块器件全部采用村田高频规格的电感电容，晶体为10ppm的高精度规格确保模块的无线特性得到充分体现。

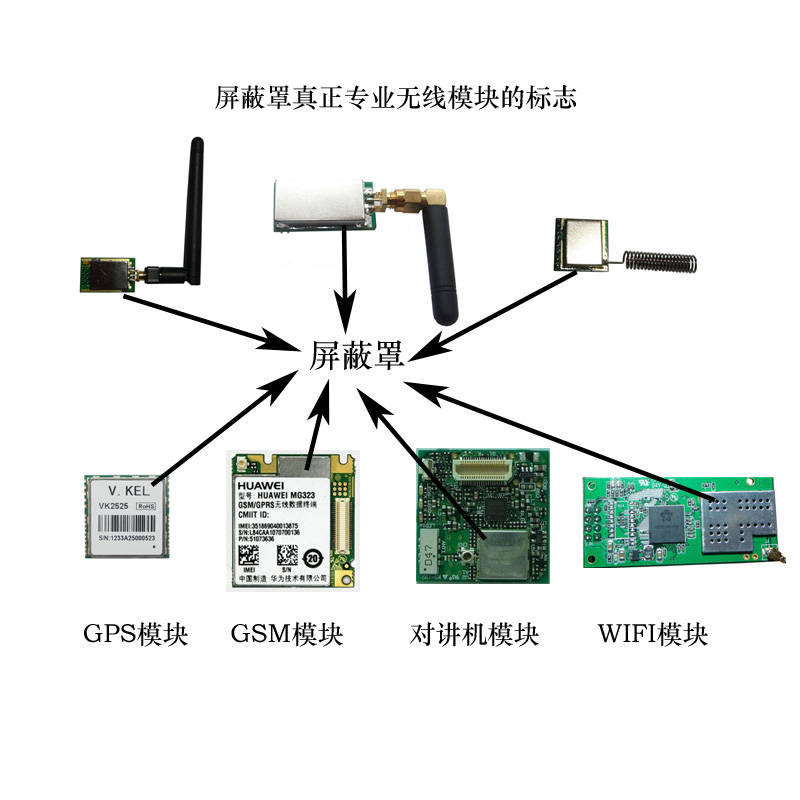

- 配有专用屏蔽罩，抗干扰能力更强，防护性更好。
- 由深圳专业的OEM加工厂 使用高精度贴片机 环保无铅焊锡加工而成，所有模块均经过专业设备测试，模块的一致性和稳定性均有充分保障。
- SPI接口，2.0mm间距邮票半孔接口方便嵌入式设计，充分扩展距离，使您的设备性能更上一层楼。
【发货清单】
- XL7108-SMT无线模块一个

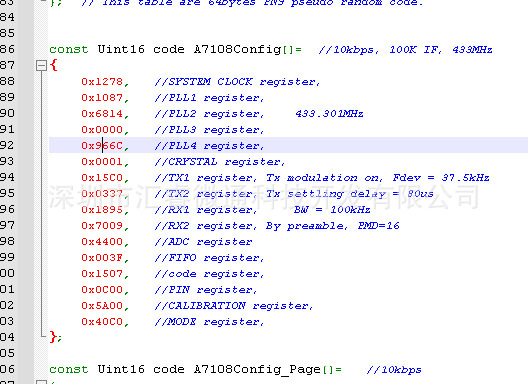

- 参考程序资料包，购买后在线直接发或发邮箱

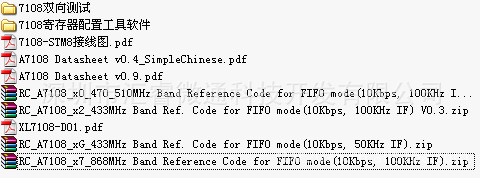

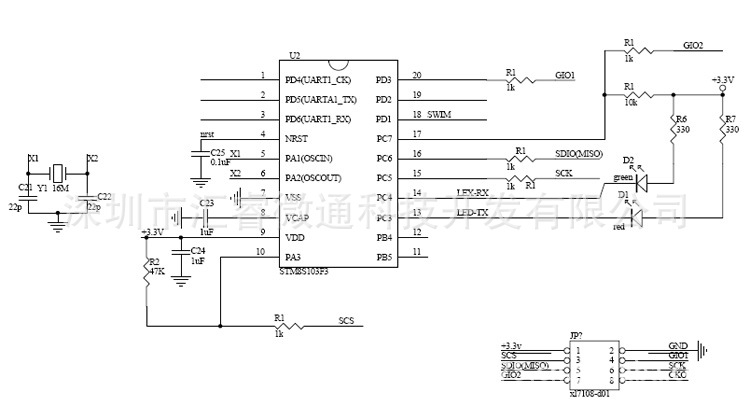

【提供资料】
【模块详细说明】
1、 频率范围：410-5000M（470为国内免费ISM频段）
2、 灵敏度： 高达-117dBm(2Kbps)
3、 无线发射最大输出功率：20dBm(2Kbps，433M)
4、 数据传输率：2-150kbps
5、 调制模式：FSK，GFSK
6、 供电：2-3.6 V
7、 超低耗 在掉电模式为0.2uA在睡眠模式2uA,接收电流12.5mA、最大发射电流80mA。
8、 数字接收信号强度指示(RSSI)
9、 定时唤醒功能，无线唤醒功能（WOR）
10、 数据白化（ Data Whitening)用于数据加密解。
11、 FIFO扩展功能，最大支持256字节。
12、 地址码检测，这样可以设置按地址接收。
13、 64 字节收发数据寄存器（FIFO）
14、 片内集成低电池电量检测
15、 片内温度传感器和8 位模数转换器
16、 工作温度范围：-40 ~ +80°C（温度特性和产品一致性要好很多！）
17、 集成稳压器
18、 跳频功能
19、 上电复位功能
20、 内置晶体误差调整功能
21、 芯片自动计算并校验CRC。
22、 支持3线或4线SPI。
【模块应用】
- AMR无线自动读表 (如无线智能电表，或无线热表，燃气表等等)
- 远距离双向汽车防盗器
- 工业控制器
- 智能建筑之能源管理
- 家庭自动化
- 玩具控制
- 数据采集

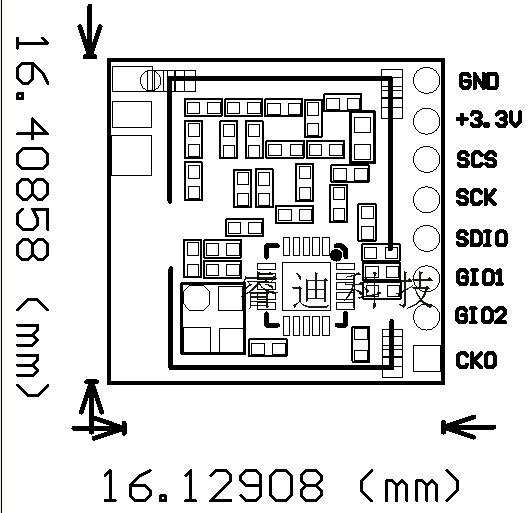

【模块接口尺寸】
【应用注意事项】
1、天线周围一定要开阔，远离电池、金属等，天线周围PCB禁止敷铜，必要的时候，PCB和天线重叠的部分要挖空或者打孔。
2、当设计的产品放在金属外壳、金属机柜时，必须用天线馈线把信号从天线引出来外接SMA天线或者吸盘天线，否则信号被金属外壳屏蔽而使距离大打折扣，要求距离远的，可使用高增益天线。
3、电源设计。电源是整个系统的心脏，设计时应重点考虑。A7108无线模块推荐工作电压3.3V，瞬态电流能提供200mA以上。
4、采用DCDC、LDO降压，还要考虑纹波和浪涌电流的冲击。纹波可以在接入模块电源的地方用LC网络处理；浪涌电流可以接大电容处理。
5、如果采用电池供电，应考虑电池的瞬态电流是否足够，推荐用锂电池 镍氢电池不推荐用干电池。
6、软件设计时，应尽量使用数据包通信，通信设置速率越低，距离越远。

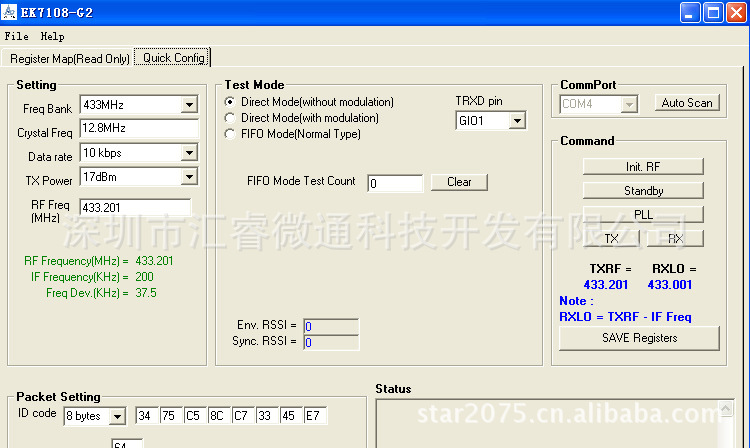

7、当使用DEMO程序以外的通信速率通信时，应用参数计算工具，重新计算通信参数。并根据自己产品通信要求，适当调整。
8、做批量生产的产品时，如考虑产品可替换性，方便维修更换，可使用用双排插针接口模块。
9、如果您的产品还需要模快速入门，可以订购我们的配套无线开发板
