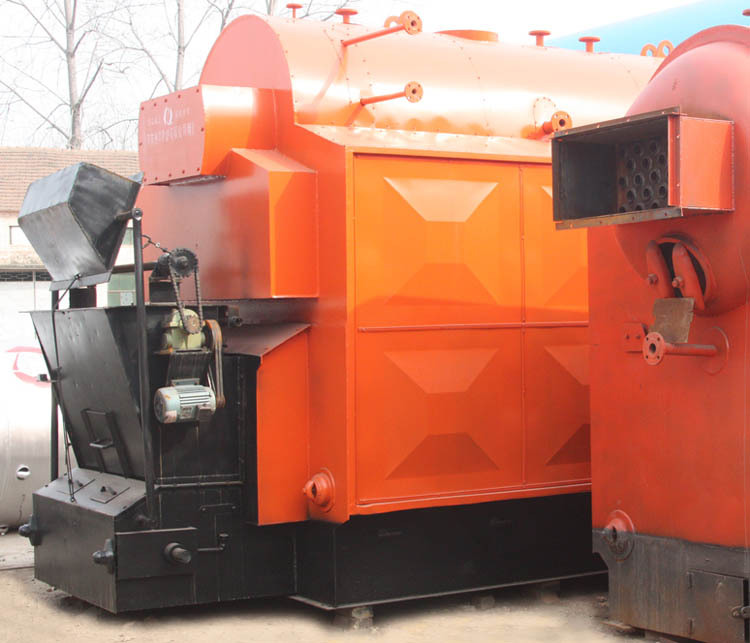

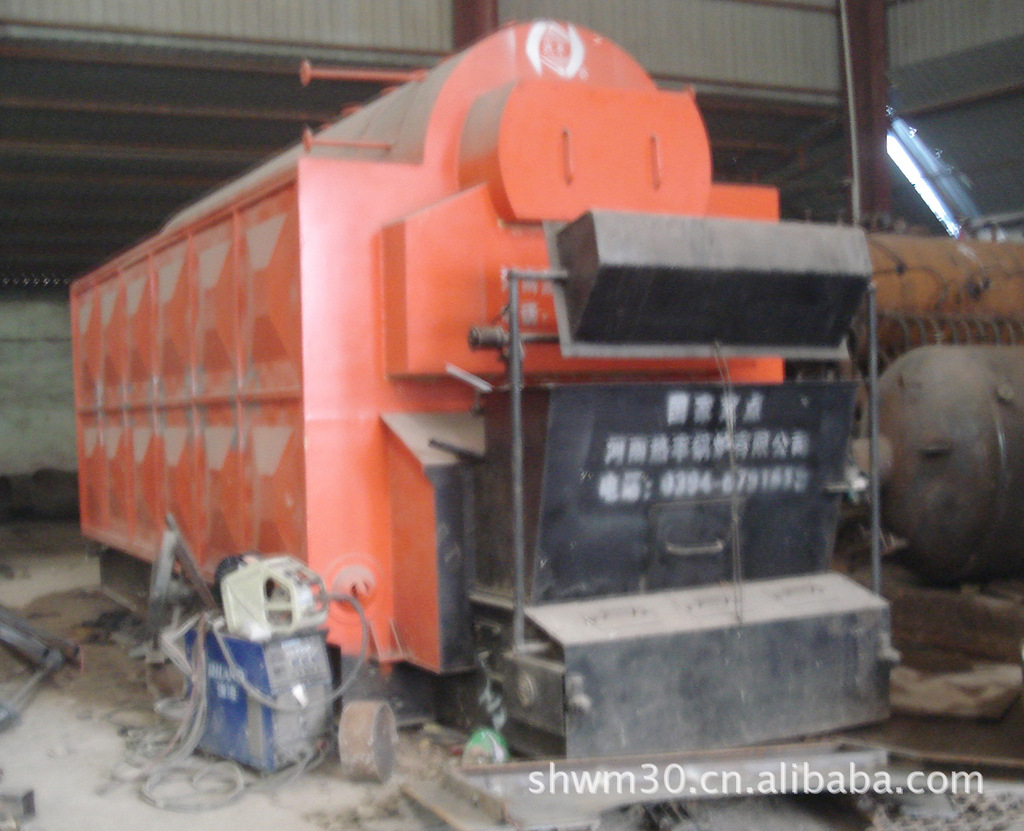

卧式快装燃煤蒸汽锅炉结构简介
新型DZL系列蒸汽锅炉为单锅筒纵置式水火管锅壳式锅炉，燃烧设备为链条炉排。炉膛左右两侧水冷壁为辐射受热面，炉膛两翼为对流受热面，锅筒内布置螺纹烟管（φ57×3.5）对流受热面，炉墙采用耐热混凝土整体浇注捣制成型新工艺，锅炉主机外侧为立体形护板外壳。
锅炉本体在总体结构上采用上置锅筒，水冷壁管和集箱左右对称布置。锅筒由φ1400×14筒体和前后拱形管板组焊而成。水冷壁管为φ51×3的锅炉管，集箱为φ159×6的锅炉管，下降管为φ133×6的锅炉管。
该燃煤蒸汽锅炉采用最新科研成果，如：拱型管板、螺纹烟管等解决了锅炉壳式锅炉的管板裂纹，锅筒下部鼓包、水冷壁管爆管、热效率低、出力不足、煤质适应性差等问题。
链条炉排燃煤蒸汽锅炉燃烧过程
燃料进入炉膛在炉排上燃烧，产生的烟气沿锅筒底部经由八字墙上的出口烟窗进入两翼对流管束，通过前烟箱进入螺纹烟管，经过省煤器、除尘器，由引风机抽引通过烟囱排入大气。
燃煤蒸汽锅炉技术特点
（1）采用拱形管板与螺纹烟管组成锅筒，使锅筒由冷钢性体变为准弹性体结构，取消了管板区的拉撑件，减少了应力。管板内烟管由两回程改为单回程，解决了管板裂纹的难题。
（2）锅筒下部由于布置了上升管排，消除了锅筒底部的死水区，使泥渣不易沉积，锅筒高温区能得到良好的冷却，预防了锅筒下部鼓包。
（3）采用高效传热螺纹烟管，获得了强化传热效果，达到锅炉升温、升压快的特点，提高了锅炉的热效率。
（4）结构紧凑，与同类型锅炉比较，外形尺寸小，节省锅炉房基建投资。
（5）运行稳定、调整方便、出力足。具有100%满负荷能力。
（6）采用螺纹烟管强化传热，提高了传热系数和热效率，由于烟气在管内有扰动作用。烟管内不易积灰，起到自清扫的作用。
（7）炉膛内的八字墙、出口烟窗部分均有除尘作用。使锅炉的原始排尘浓度控制在标准以下，保证了锅炉烟尘排放达到国家环保规定的指标。卧式快装全自动链条炉排蒸汽锅炉 锅炉厂 锅炉价格
DZL4-1.25-AII蒸汽锅炉主要规范及设计规范
1.额定锅炉蒸发量 4t/h
2.额定蒸汽压力 1.25MPa
3.额定蒸汽温度 194℃
4.给水温度 20℃
5.设计效率 76%
6.设计燃料 II类烟煤
7.燃料消耗量 540Kg/h
8.受热面积 138.44m3
9.排烟温度（省煤器烟道出口）170℃
10.锅炉水容积 6.2 m3
11.锅炉满水质量 30550kg
12.锅炉金属总重量 10715.46 kg
13.大件运输质量 24000 kg
14.锅炉大件运输尺寸 5866×2850×3200（mm）
