产品介绍：

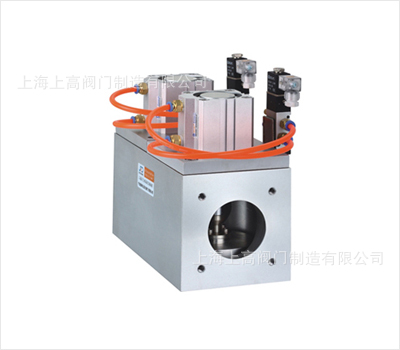

GQ-JS三通式气动高真空挡板阀是以压缩空气为动力，通过控制气动元件来改变气路方向，双路接口，气缸驱动使挡板阀作启闭运动，用于接通或切断真空管路中的气流。
适用的工作介质为空气或非腐蚀性气体。
| 详细说明 | | 适用范围(Pa) | 105～1.3x10-4 | 阀门漏率(Pa.L/S) | ≤1.3x10-5 | 介质温度（℃） | -25～+80（密封材料为腈橡胶）
-30～+150（密封材料为氟橡胶） | 气源压力（MPa） | 0.4～0.8 | 安装位置 | 任意 | 电源电压 | 标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24；DC24V等 | 信号反馈 | 标准出厂：不带反馈信号
特殊指定：磁性开关DC/AC5～240V | 法兰标准 | GB/T6070 |
|
|
 |
|
型号 | 通径(DN) | ΦD | ΦB | H | B | A/F | n/d | GDQ-JS50 | 50 | 90 | 200 | 199 | 100 | 55/50 | 4-M8 | GDQ-JS63 | 63 | 110 | 245 | 199 | 120 | 62/62 | 4-M8 |
|
|
