铠装结构：
22—钢带铠装聚氯乙烯外护套
23—钢带铠装聚乙烯外护套
32—圆形镀锌低碳钢丝缠绕铠装聚氯乙烯外护套
33—圆形镀锌低碳钢丝缠绕铠装聚乙烯外护套
屏蔽材料：
P—铜线编织
P1—镀锡铜线编织
P2—铜塑复合带绕包
P3—铝塑复合带绕包
导体种类：
A—单根导体（型号中省略）
B—七根绞合导体（在规格后面加“B”表示）
R—多根绞合导体
主要技术参数:

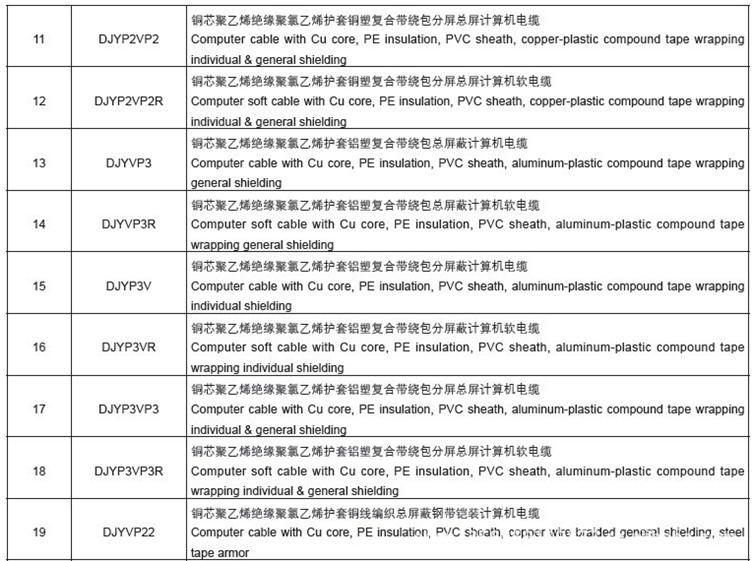

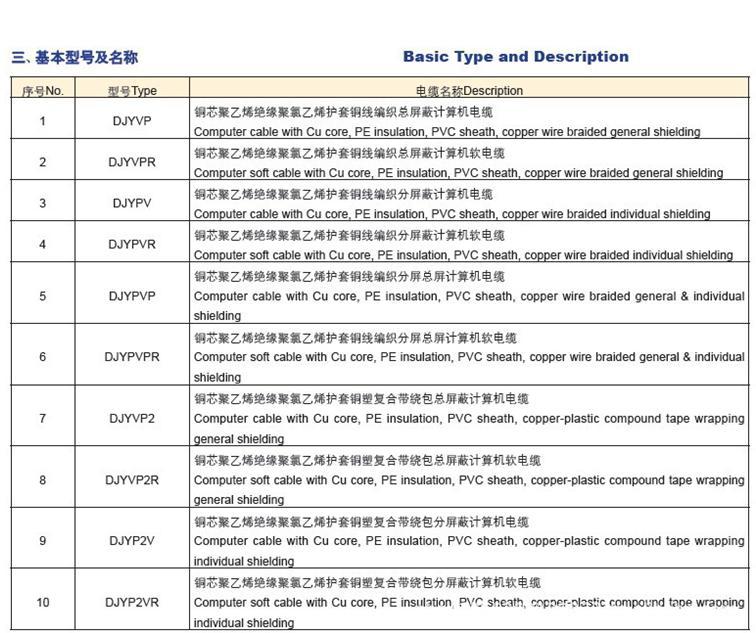

名称
DJYPV | 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护 算机电缆套计 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYVP | 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护 算机电缆套计 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYPVP | 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚 氯乙烯护套计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP2V | 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套计 算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYVP2 | 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套计 算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP2VP2 | 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙 烯护套计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP3V | 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯 护套计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYVP3 | 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯 护套计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP3VP3 | 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽 聚氯乙烯护套计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYPVR | 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护 计算机电缆套软 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYVPR | 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护 计算机电缆套软 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYPVPR | 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚 氯乙烯护套软计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP2VR | 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套软 计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYVP2R | 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套软 计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP2VP2R | 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙 烯护套软计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP3VR | 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯 护套软计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYVP3R | 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯 护套软计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP3VP3R | 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽 聚氯乙烯护套软计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 场合 |

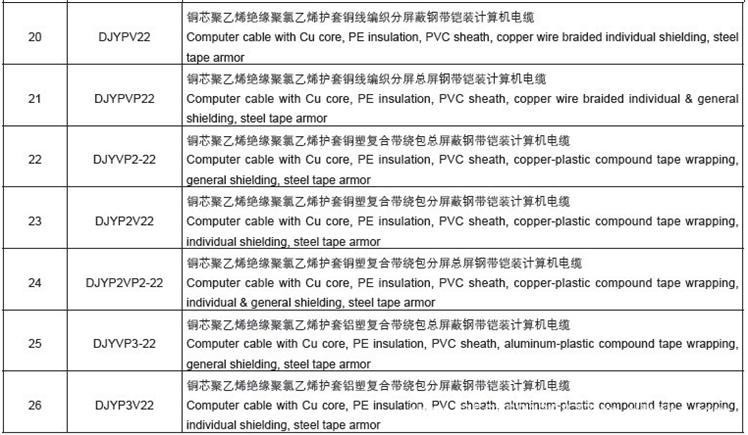

DJYPV22 | 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护 套钢带铠装计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYVP22 | 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护 套钢带铠装计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYPVP22 | 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚 氯乙烯护套钢带铠装计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYP2V22 | 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套钢 装计算机电缆带铠 | 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYVP2－22 | 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套钢 装计算机电缆带铠 | 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYP2VP2－22 | 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙 烯护套钢带铠装计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYP3V22 | 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯 护套钢带铠装计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYVP3－22 | 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯 护套钢带铠装计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYP3VP3－22 | 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽 聚氯乙烯护套钢带铠装计算机电缆 | 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
一、生产执行标准：
Q/TYL6-1997参照采用英国BS5308标准
二、使用特性
1.交流额定电压U0/U：300/500V；电缆导体长期允许最高工作温度：聚氯乙烯绝缘70°C、105°C两种；聚乙烯绝缘为70°C；交联聚乙烯绝缘为90°C（绝缘交联类型可分为硅烷交联和辐照交联）。
2.最低环境温度：固定敷设-40°C；非固定敷设-15°C。安装敷设时环境温度：不低于0°C。
3.电缆允许最小弯曲半径：金属带绕包屏蔽或钢丝、钢带铠装电缆不小于外径的12倍；非铠装软电缆或编织屏蔽电缆不汪于电缆外径的6倍。
DJYPVP计算机电缆
DJYPVP计算机电缆介绍：聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚氯乙烯护套计算机屏蔽电缆，一般用于敷设室内、电缆沟、管道等要求静电屏蔽场合。
DJYPVP计算机电缆详细参数：
0、电压等级：300/500V
1、导体材质：软铜导体
2、绝缘材料：聚乙烯绝缘
3、对屏蔽材料：铜丝屏蔽
4、总屏蔽材料：铜丝屏蔽
5、铠装材料：无
6、护套材料：聚氯乙烯护套
7、导体类型及电阻：如下

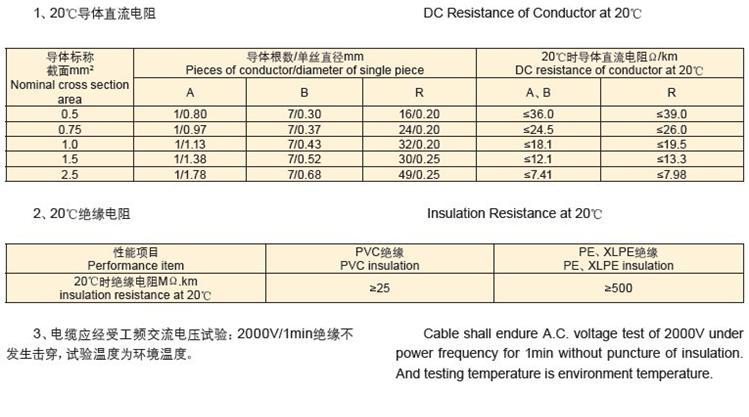

导体标称截面 | 导体根数/单丝直径mm | 导体根数/单丝直径mm | 导体根数/单丝直径mm | 20℃时导体直流电阻Ω/km | 20℃时导体直流电阻Ω/km |
mm2 | A | B | R | A、B | R |
0.5 | 1/0.80 | 7/0.30 | 16/0.20 | ≤ 36.0 | ≤ 39.0 |
0.75 | 1/0.97 | 7/0.37 | 24/0.20 | ≤ 24.5 | ≤ 26.0 |
1 | 1/1.13 | 7/0.43 | 32/0.20 | ≤18.1 | ≤19.5 |
1.5 | 1/1.38 | 7/0.52 | 30/0.25 | ≤12.1 | ≤13.3 |
2.5 | 1/1.78 | 7/0.68 | 49/0.25 | ≤ 7. 41 | ≤ 7. 9 8 |
