高清行车记录仪产品说明书

感谢您购高清行车安全记录仪，本产品技术，外观漂亮，功能强大，能进行全高清同步实时录影。

本用户手册将详细说明如何使用，同时提供给你的详细信息，包括使用、操作及技术规格等，使用前请仔细阅读本手册并完全理解，请妥善保存本手册，我们希望本产品能满足您的需求并长期服务于您。

一、          产品功能特点

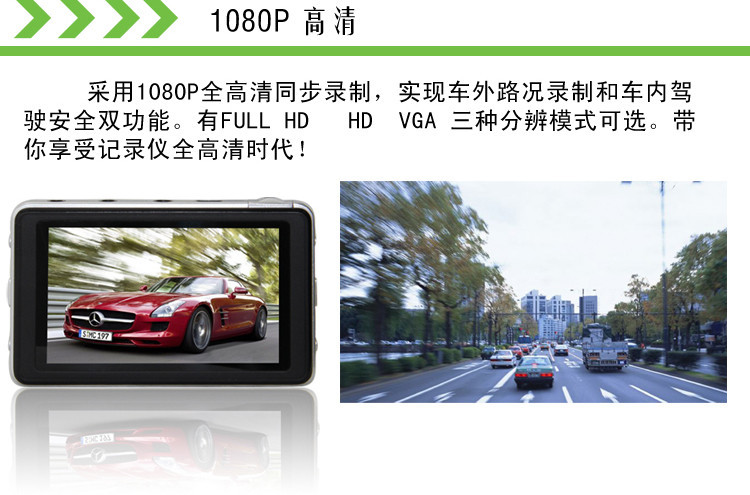

1、 全高清同步录制，实现车外路况录制和车内驾驶安全双功能。

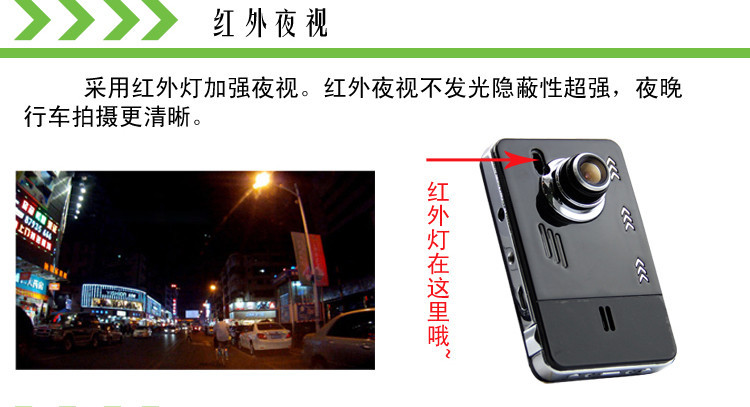

2、 带夜视红外灯，可以实现白天黑夜都能清晰录影，体验驾驶乐趣。

3、 120度超大方位广角镜头，实现大范围角度拍摄。

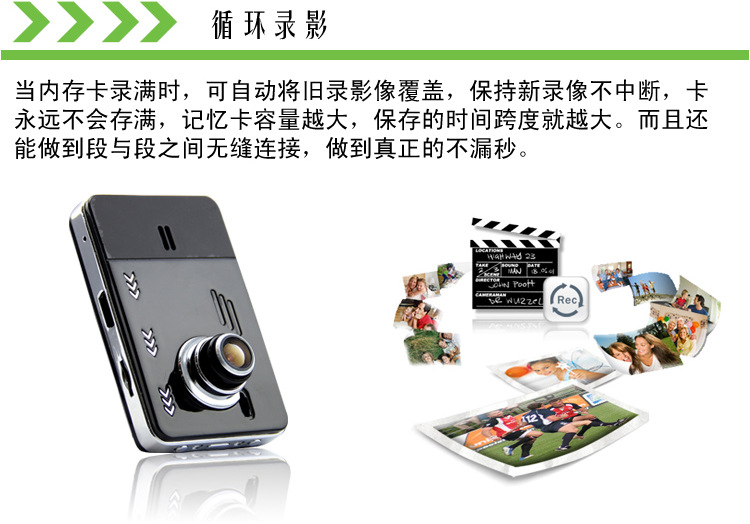

4、 启动就录，循环录制，无缝连接。

5、 十种语言菜单：简体中文、繁体中文、英语、俄语、法语、德语、葡语、意大利语、西班牙语、日语

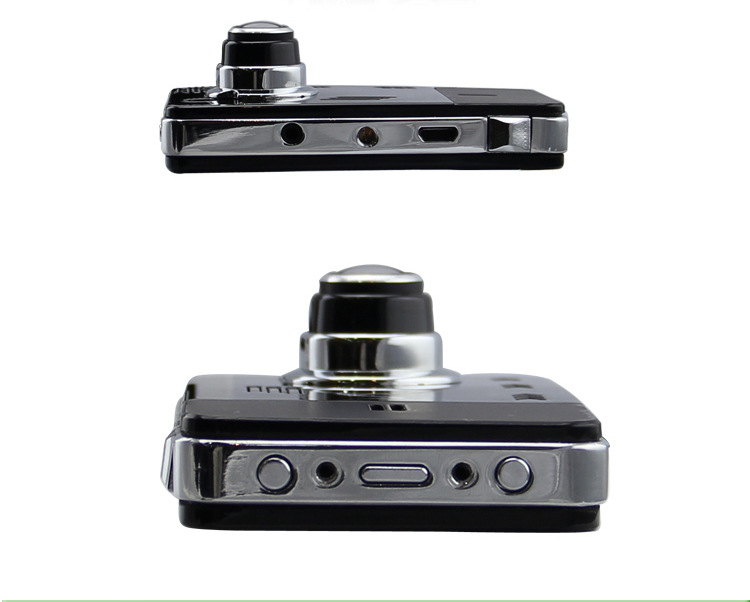

二、          产品结构

1、TFT显示屏             2、MENU键             3、POWER键

4、MODE键               5、DOWN键             6、OK键

7、UP键                8、拍摄键               9、USB口

10、支架口                 11、视频输出口           12、复位孔

13、HDMI输出口           14、TF卡槽             15、红外灯

16、高清镜头              17、工作指示灯           18、喇叭

三、产品规格

四、产品操作

1、开机：有两种开机方法，手动开机和汽车供电开机

手动开机：在关机状态下短按“POWER”键，机器开机进入录像模式并开始自动录像。

汽车供电开机：在关机状态下连接车充，机器开机进入录像模式，蓝灯闪烁；拔掉车充后机器保存文件后自动关机。

注：如果机器未插入TF卡开机后液晶屏显示“未插入卡”

2、关机：在开机状态下短按“POWER”键，机器关机。

注：当电池电量不足时，DVR显示屏会显示电池电量低并自动保存文件后关机。

3、录像：开机直接进入录像状态，按“OK”键或“拍摄键”停止录像并保存文件，机器回到待机状态，蓝灯保持常亮；在待机状态下点按“OK”键或“拍摄键”机器开始录像。

4、拍照：在待机状态下点按“MODE”键进入照相模式，按“OK”键或“拍摄键”可以进行拍照，同时可以听到系统提示音。

5、回放和删除：在待机模式下点按2次“MODE”键进入浏览模式，用“UP”和“DOWM”选择您要浏览的文件,按“OK键”进行播放、暂停等操作。如果您要删除文件，在浏览状态下找到你要删除的文件后按“MENU”键会弹出删除菜单，用“UP”或“DOWM”键把光标移到“删除”选项上，按“OK”键进入删除功能，根据提示完成删除操作后回到删除菜单模式，按“MENU”键退出菜单模式，按“MODE”键退出浏览模式。

6、红外夜视灯的开启：在待机模式下点按2次“MENU”键进入系统设置模式，用“UP”或“DOWN”键将光标移到“夜光灯设定”选项上，再点按“OK”键选择“开”，就可以打开红外夜视灯。

7、在摄像或拍照模式下按“UP”或“DOWN”键可调整当前“EV”值的大小。

8、视频输出：本机型有两种视频输出模式，CVBS和HDMI，选择相应的视频输出线正确连到终端显示器上，行车记录仪会自动切换到视频输出模式。

9、数据读取：用USB线与电脑相连可实现数据读、写操作。也可取出TF卡用专业的读卡器读写。

注意：为确保产品的录像品质，建议采用Class6以上的正规品牌高速TF卡，低速卡可能会出现不能录像及花屏等意外状况。

五、菜单功能设置

菜单分为当前模式菜单和系统菜单

在待机模式下点按“MENU”键进入当前模式菜单设置界面，再按一下进入系统模式菜单，再次点按退出菜单模式。在菜单界面下，用“UP”和“DOWN”键选择设置项目后，按“OK”键确认进入设置功能参数界面，再用“UP”和“DOWN”键选择具体参数后，最后按“OK”键确认选择。设置完成后按“MENU”键退出菜单设置界面。

摄像模式菜单：

照相模式菜单：

预览模式菜单：

系统菜单：

系统文件存储及命名方式：

1：文件存储路径：移动磁盘符：\DCIM\10020126(文件的录制日期)\****0001.AVI或者****0002.JPG。

2、文件命名：****0001.AVI或者****0002.JPG，从****0001开始递增。

注：*为不确定字符。
