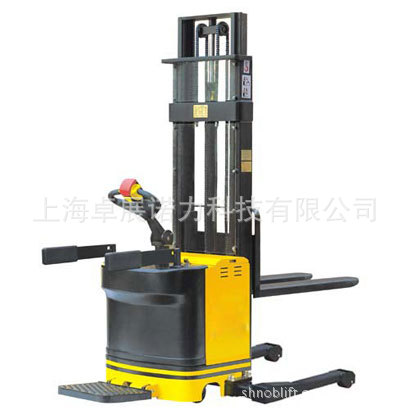

| 名称:全电动宽腿堆高车-CLT10M系列 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品详细说明 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
特 | 1.2 | 型 号 | CLT1016M | CLT1025M | CLT1030M | CLT1033M | CLT1035M | |||
1.3 | 驱动方式 |
| 电动(蓄电池) | 电动(蓄电池) | 电动(蓄电池) | 电动(蓄电池) | 电动(蓄电池) | |||
1.4 | 驾驶方式 | 站驾 | 站驾 | 站驾 | 站驾 | 站驾 | ||||
1.5 | 额定载荷 | Q(kg) | 1000 | 1000 | 1000 | 1000 | 1000 | |||
1.6 | 载荷中心距 | c(mm) | 600 | 600 | 600 | 600 | 600 | |||
1.8 | 前悬距 | x(mm) | 795 | 795 | 795 | 795 | 795 | |||
1.9 | 轮距 | Y(mm) | 1405 | 1405 | 1405 | 1405 | 1405 | |||
重 | 2.1 | 自重(带电瓶) | kg | 920/940/956/960 | 920/940/956/960 | 920/940/956/960 | 920/940/956/960 | 920/940/956/960 | ||
2.2 | 轴负载,满载时前/后轴 | kg | 930/1010 | 930/1010 | 930/1010 | 930/1010 | 930/1010 | |||
2.3 | 轴负载,空载时前/后轴 | kg | 692/248 | 692/248 | 692/248 | 692/248 | 692/248 | |||
轮 | 3.1 | 轮子 |
| 聚胺酯轮 | 聚胺酯轮 | 聚胺酯轮 | 聚胺酯轮 | 聚胺酯轮 | ||
3.2 | 轮子尺寸,前轮 |
| φ250×80 | φ250×80 | φ250×80 | φ250×80 | φ250×80 | |||
3.3 | 轮子尺寸,后轮 |
| φ98×82 | φ98×82 | φ98×82 | φ98×82 | φ98×82 | |||
3.4 | 附加轮(尺寸) |
| φ150×60 | φ150×60 | φ150×60 | φ150×60 | φ150×60 | |||
3.5 | 轮,前后数量(x =驱动轮) |
| 1x+2/2 | 1x+2/2 | 1x+2/2 | 1x+2/2 | 1x+2/2 | |||
3.6 | 前轮轮距 | b10(mm) | 636 | 636 | 636 | 636 | 636 | |||
3.7 | 后轮轮距 | b11(mm) | 100--680 | 100--680 | 100--680 | 100--680 | 100--680 | |||
尺 | 4.2 | 门架缩回时高度 | h1(mm) | 2145 | 1895 | 2145 | 2295 | 2395 | ||
4.4 | 起升高度 | h3(mm) | 1600 | 2500 | 3000 | 3300 | 3500 | |||
4.5 | 作业时门架最大高度 | h4(mm) | 2145 | 3145 | 3645 | 3995 | 4195 | |||
4.9 | 操作手柄在驱动位置的最小/最大高度 | h14(mm) | 1030/1390 | 1030/1390 | 1030/1390 | 1030/1390 | 1030/1390 | |||
4.15 | 降低时高度 | h13(mm) | 70 | 70 | 70 | 70 | 70 | |||
4.19 | 总体长度 | l1(mm) | 1995 | 1995 | 1995 | 1995 | 1995 | |||
4.20 | 叉面长度 | l2(mm) | 810 | 810 | 810 | 810 | 810 | |||
4.21 | 车体宽度 | b1(mm) | 1142-1532 | 1142-1532 | 1142-1532 | 1142-1532 | 1142-1532 | |||
4.22 | 货叉尺寸 | s/e/l(mm) | 36/100/1070 | 36/100/1070 | 36/100/1070 | 36/100/1070 | 36/100/1070 | |||
4.25 | 货叉外宽 | b5(mm) | 200--780 | 200--780 | 200--780 | 200--780 | 200--780 | |||
4.32 | 轴距中心离地间隙 | m2(mm) | 20 | 20 | 20 | 20 | 20 | |||
4.33 | 通道宽度,托盘1000x1200(1200跨货叉放置) | Ast(mm) | 2665 | 2665 | 2665 | 2665 | 2665 | |||
4.34 | 通道宽度,托盘800x1200(1200沿货叉放置) | Ast(mm) | 2600 | 2600 | 2600 | 2600 | 2600 | |||
4.35 | 转弯半径 | Wa(mm) | 1830 | 1830 | 1830 | 1830 | 1830 | |||
性 | 5.1 | 行驶速度,满载/空载 | Km/h | 5.2/5.6 | 5.2/5.6 | 5.2/5.6 | 5.2/5.6 | 5.2/5.6 | ||
5.2 | 提升速度,满载/空载 | m/s | 0.08/0.1 | 0.08/0.1 | 0.08/0.1 | 0.08/0.1 | 0.08/0.1 | |||
5.3 | 下降速度,满载/空载 | m/s | 0.15/0.12 | 0.15/0.12 | 0.15/0.12 | 0.15/0.12 | 0.15/0.12 | |||
5.8 | 最大爬坡能力,满载/空载 | % | 6/10 | 6/10 | 6/10 | 6/10 | 6/10 | |||
5.1 | 行车制动 | 电磁制动 | 电磁制动 | 电磁制动 | 电磁制动 | 电磁制动 | ||||
电 | 6.1 | 驱动电机功率 | kW | 1.2(AC) | 1.2(AC) | 1.2(AC) | 1.2(AC) | 1.2(AC) | ||
6.2 | 提升电机功率 | kW | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |||
6.4 | 蓄电池电压/额定容量 | V/Ah | 24/200 | 24/200 | 24/200 | 24/200 | 24/200 | |||
6.5 | 蓄电池重量 | kg | 200 | 200 | 200 | 200 | 200 | |||
6.6 | 蓄电池尺寸(长×宽×高) | mm | 675×254×500 | 675×254×500 | 675×254×500 | 675×254×500 | 675×254×500 | |||
其 | 8.4 | 驾驶员耳边噪音等级符合DIN12053 | dB(A) | 70 | 70 | 70 | 70 | 70 | ||
