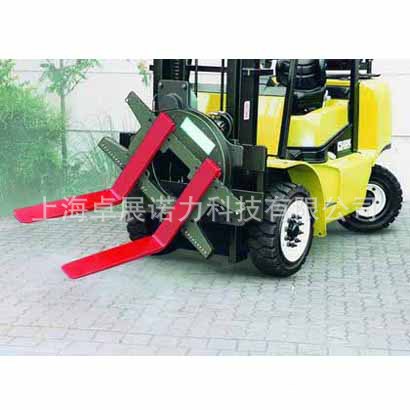

名称:360°旋转器 T391 |
| |
|
产品详细说明 |
单独侧移- 叉车需提供双附加油路

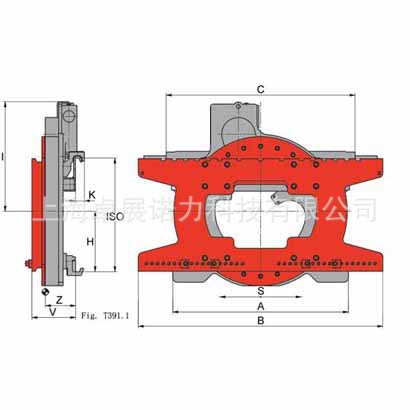

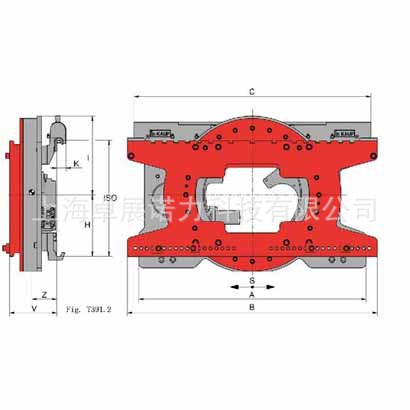

型号 | 承载能力 kg/mm | S mm | A mm | B mm | C mm | H mm | I mm | K mm | 扭矩 △p=125 bar Nmm | 液压油流量 required per rev. ltr. | ISO cl. | 失载距 V mm | 水平重心 Z mm | 自重 kg |
1 T 391.2 | 1800/500 | ±100 | 780 | 890 | 858 | 213 | 294 | 32 | 6013 | 7,6 | 2 | 192 | 99 | 198 |
2 T 391.1 | 2500/500 | ±100 | 790 | 1040 | 858 | 269 | 492 | 32 | 7700 | 9,7 | 2 | 172 | 90 | 255 |
2 T 391.2 | 2500/500 | ±100 | 1000 | 1040 | 950 | 270 | 345 | 32 | 7700 | 9,7 | 2 | 198 | 104 | 283 |
2,5 T 391.1 | 3200/500 | ±100 | 790 | 1100 | 850 | 269 | 492 | 40 | 7700 | 9,7 | 3 | 198 | 113 | 310 |
2,5 T 391.2 | 3200/500 | ±100 | 1000 | 1100 | 1043 | 270 | 345 | 40 | 7700 | 9,7 | 3 | 208 | 110 | 373 |
4 T 391.2 | 5000/500 | ±100 | 1010 | 1100 | 1010 | 339 | 395 | 40 | 8950 | 11,3 | 3 | 215 | 113 | 425 |
4,5 T 391.1 | 5000/500 | ±160 | 1110 | 1350 | 940 | 378 | 675 | 49 | 14823 | 17,4 | 4 | 229 | 123 | 595 |
5 T 391.2 | 6000/600 | ±160 | 1260 | 1350 | 1260 | 345 | 455 | 50 | 13434 | 15,7 | 4 | 264 | 142 | 740 |
6 T 391.2 | 6500/600 | ±160 | 1260 | 1350 | 1260 | 345 | 455 | 50 | 17157 | 20,7 | 4 | 264 | 138 | 790 |
8 T 391.2 | 8000/900 | ±160 | 1300 | 1600 | 1700 | 396 | 480 | 54 | 21679 | 18,8 | 4 | 304 | 164 | 1110 |
常规产品
可根据客户要求提供更高速度的旋转器,可根据客户要求设计不同宽度的货叉架。
可选项: 在旋转器沿叉车行驶方向左侧可增加可折叠的侧向支撑货叉(需加价)。
压框装置(用于倒空金属容器等) 1T-3T167 包括旋转组件。
张臂范围(从货叉上方开始测量) 700-1290mm(需加价)。
