热电偶用补偿导线、补偿电缆

补偿导线与补偿电缆是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长型和补偿型两种。

一、生产执行标准:GB/T4989-94及JB/T7495-94

二、使用条件:
1、工作温度：
耐热用：最高200℃和260℃两种。
一般用：最高70℃和105℃两种。

2、最低环境温度：
氟塑料绝缘和护套线缆：固定敷设- 6 0℃，非固定敷设-20℃。
聚氯乙烯绝缘和护套线缆：固定敷设- 40℃，非固定敷设-15℃。

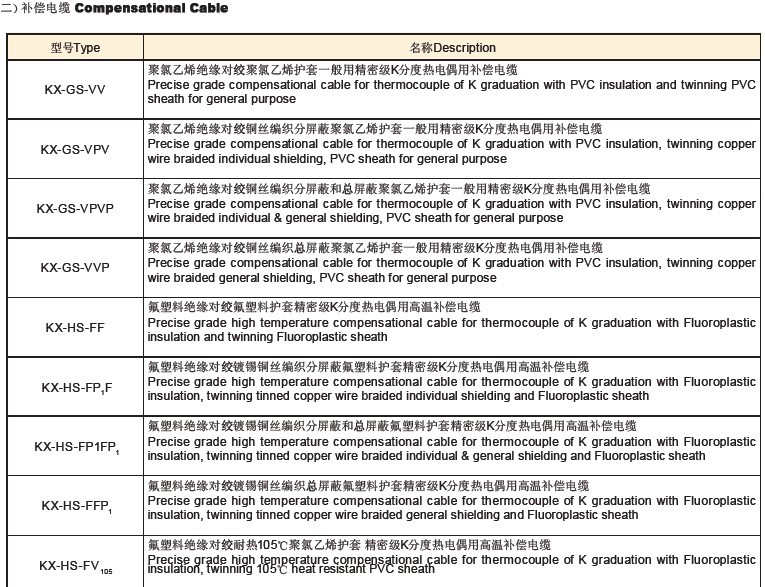

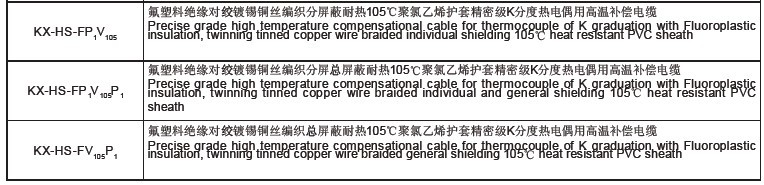

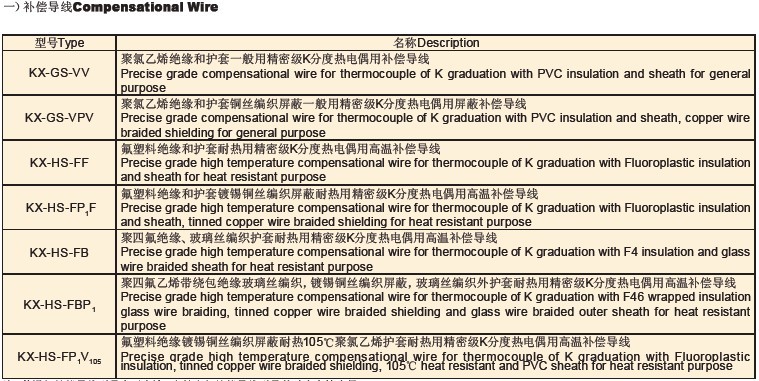

三、型号、名称:

注：普通级补偿导线型号表示方法：在精密级补偿导线型号基础上去掉字母“S”即可(下同)。



注：1、其它型号补偿导线如：KC、JX、SC、EX、NC、T X等，只需改写型号的第一项，如：EX-G-VV、TX-H-FVP等；
2、需导体为多股软芯时，应在原型号后加“R”表示，如：TX-G-VVPR；
3、还可根据需要提供聚乙烯(Y)绝缘、交联聚乙烯(YJ)绝缘补偿电缆。
4、补偿电缆屏蔽层也可采用金属带绕包形式，如：复合铝带（P3）、复合铜带（P2）；
5、需阻燃型补偿电缆，应在原型号前加“ZR-”。
6、需铠装型补偿电缆，应在原型号后加“-22”表示钢带铠装；加“-32”表示钢丝铠装。
7、需本安型补偿电缆，应在原型号前加“ia-”表示。

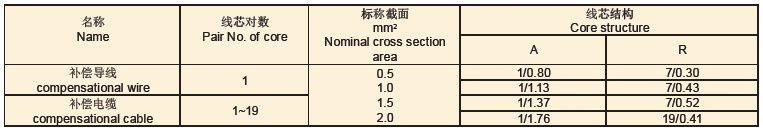

四、规格范围：

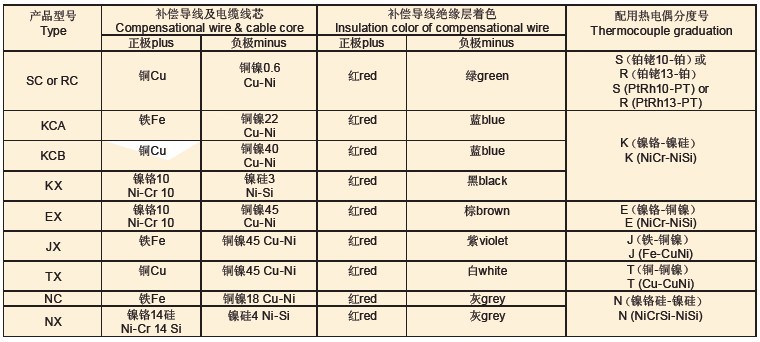

五、主要技术参数：

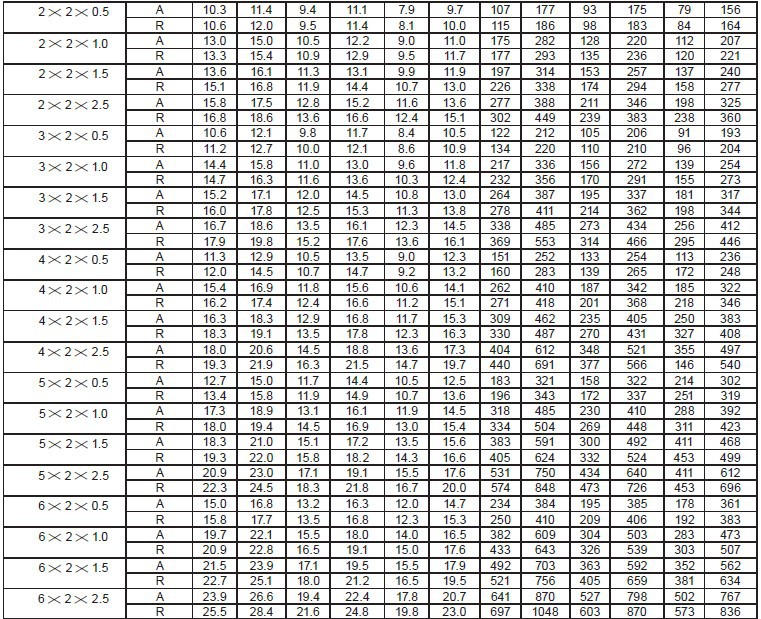

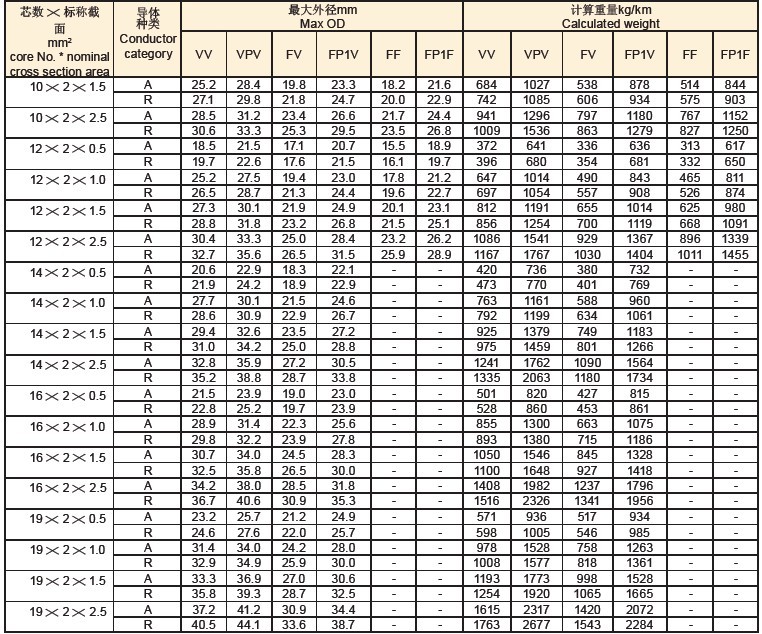

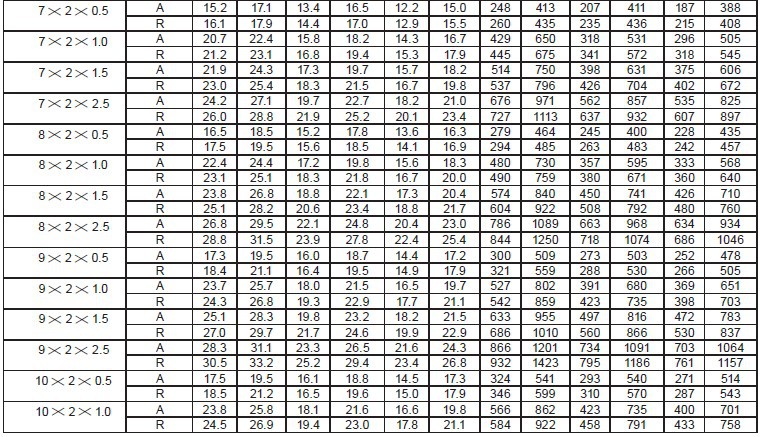

六、规格尺寸：

订货须知：1、订货时务必注明产品型号、规格、导体种类、数量等；2、根据双方协议允许任何长度交货；长度计量误差不超过±0.5%。
