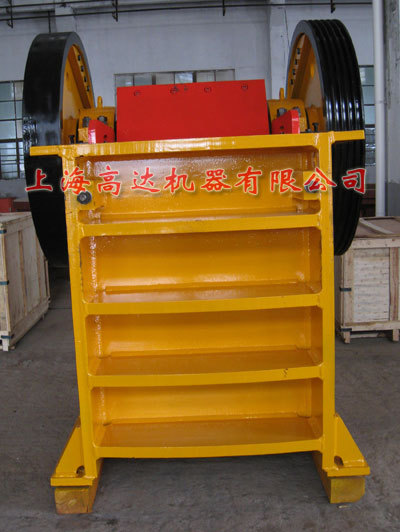

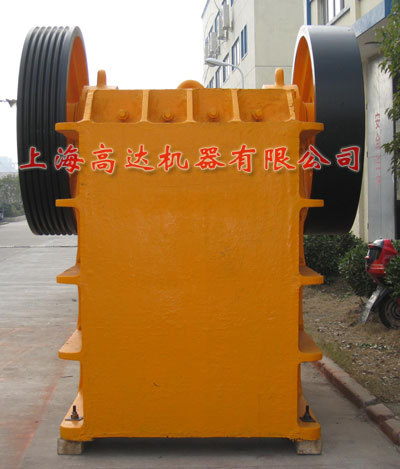

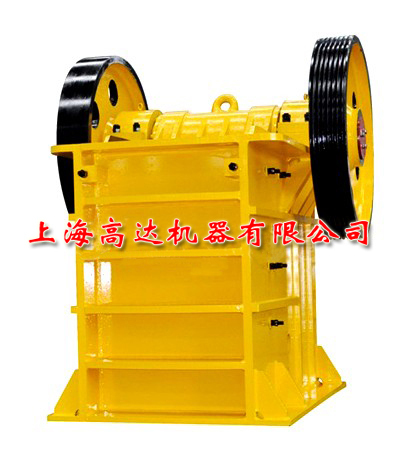

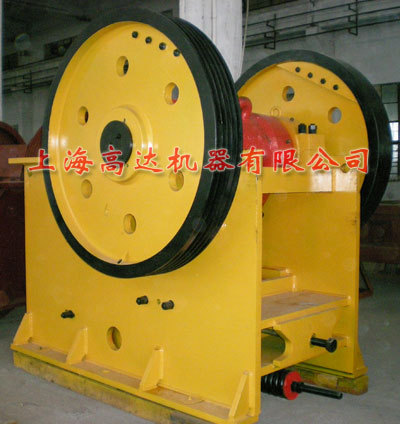

石灰岩鄂式破碎机一般分为复摆和简摆两种,主要用于粗、中碎。近年来,又出现用于细碎的复摆石灰岩鄂式破碎机和破碎高强度、高硬度微碳铬铁强力破碎机。众所周知,石灰岩鄂式破碎机主要问题是颚板寿命低。为此,公司研制了专用材料,为改善启动过程,避免过载损坏,还在大型机上采用了液力偶合器,改善了设备性能。
使用范围:石灰岩鄂式破碎机主要用于对各种矿石与大块物料的中等粒度破碎,广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的最高抗压强度为320MPa.
性能特点:破碎比大,产品粒度均匀,结构简单,工作可靠,维修简便,运营费用低。
工作原理:工作时,电动机通过皮带轮带动偏心轴旋转,使动颚周期地靠近、离开定颚,从而对物料有挤压、搓、碾等多重破碎,使物料由大变小,逐渐下落,直至从排料口排出。
石灰岩鄂式破碎机运行环境:
在将巨大石块破碎成小石块的过程中,第一道破碎机通常称为“主”破碎机。也是历史时间最长,最坚固的破碎机。为石灰岩鄂式破碎机喂料时,物料从顶部入口倒入含有鄂齿的破碎室。鄂齿以巨大力量将物料顶向室壁,将之破碎成更小的石块。支持鄂齿运动的是一根偏心轴,此轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承,轴承的工作环境极为苛刻。轴承必须承受巨大的冲击载荷,磨蚀性污水和高温。尽管此工作环境极为苛刻,鄂破仍需非常可靠地工作,这是保证生产效率的关键一环。
石灰岩鄂式破碎机工作原理:
石灰岩鄂式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动鄂、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定鄂板与活动鄂板等组成,其中肘板还起到保险作用。
该系列石灰岩鄂式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动鄂上下运动,当动鄂上升时肘板和动鄂间夹角变大,从而推动动鄂板向定鄂板接近,与此同时物料被挤压、搓、碾等多重破碎;当动鄂下行时,肘板和动鄂间夹角变小,动鄂板在拉杆、弹簧的作用下离开定鄂板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动鄂作周期性的压碎和排料,实现批量生产。







石灰岩鄂式破碎机的维修方法
为保证石灰岩鄂式破碎机正常工作,除正确操作外,必须进行计划性维修,其中包括日常维护检查,小修、中修和大修。
(1)小修:主要内容包括检查并修复调整装置,高速排料口间隙,对磨损的衬板调头或更换。检修传动部分、润滑系统及更换润滑油等。小修的周期为1-3个月左右。
(2)中修:除进行小修的全部工作外,还包括更换推力板、衬板、检查并修复轴瓦等。中修的周期一般为1-2年左右。
(3)大修:除进行中修的全部工作外,还包括更换或车削偏心轴和动颚心轴,浇铸连杆头上部的巴氏合金,更换或修复各磨损件。大修的周期一般为5年左右。
石灰岩鄂式破碎机使用说明
(一)石灰岩鄂式破碎机起动前的准备工作
1、应仔细检查轴承的润滑情况是否良好,轴承内肘板连接处是否有足够的润滑脂。
2、应仔细检查石灰岩鄂式破碎机所有的紧固件是否完全紧固。
3、防护装置是否良好,发现不安全现象,应立即消除之。
4、检查石灰岩鄂式破碎机破碎腔内有无矿石或其他杂物,如有则应立即消除。
(二)石灰岩鄂式破碎机的起动
1、经检查、证明机器与传动部分情况正常,始可起动。
2、石灰岩鄂式破碎机只能在无负荷情况下起动。
3、起动后,若发现石灰岩鄂式破碎机有不正常的情况时,应立即停车,待查明原因排除隐患,方可再次起动。
(三)石灰岩鄂式破碎机的维护和使用
1、石灰岩鄂式破碎机正常运转后,方可投料。
2、待破碎材料应均匀地加入破碎腔内,并应避免侧面加料,防止负荷突变或单边突增。
3、在石灰岩鄂式破碎机正常工作情况下,轴承的温升不应超过30℃,最高温度不得超过70℃,否则应立即停车,查明原因加以消除。
4、停车前,应先停止加料,待破碎腔内被破碎物料完全排空后,方可关闭电机。
5、在使用时,若因石灰岩鄂式破碎机破碎腔内物料阻塞而造成停机,应立即关闭电动机,必须将物料排除后,方可再行使用。
6、石灰岩鄂式破碎机颚板一端磨损后调头使用。
石灰岩鄂式破碎机的规格与性能参数表:
型号 | 进料口尺寸 | 最大进料粒度 | 排料口调整范围 | 偏心轴转速 (转/分钟) | 处理能力 | 电机功率 | 外形尺寸 | 重量 |
PE-150×250 | 150×250 | 125 | 10-40 | 300 | 1-5 | 5.5 | 875×758×850 | 0.81 |
PE-150X750 | 150×750 | 125 | 18-48 | 320 | 8-25 | 15 | 1200×1500×1200 | 3.8 |
PE-250×400 | 250×400 | 210 | 20-60 | 300 | 5-20 | 15 | 1450×1315×1296 | 2.8 |
PE-250×750 | 250×750 | 210 | 25-60 | 330 | 8-22 | 22 | 1670×1550×1020 | 4.9 |
PE-400×600 | 400×600 | 340 | 40-100 | 275 | 16-65 | 30 | 1565×1732×1586 | 6.5 |
PE-500×750 | 500×750 | 425 | 50-100 | 275 | 40-100 | 55 | 1890×1916×1870 | 10.1 |
PE-600×900 | 600×900 | 500 | 65-160 | 250 | 50-150 | 75 | 2310×1840×2250 | 15.5 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 250 | 80-230 | 110 | 2450×2472×2840 | 28 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 200 | 140-350 | 110 | 3335×3182×3025 | 51 |
PE-1000×1200 | 1000×1200 | 850 | 195-265 | 200 | 230-380 | 132 | 3890×2830×3030 | 57 |
PE-1200×1500 | 1200×1500 | 1020 | 150-300 | 200 | 300-750 | 160 | 4280×3323×3500 | 100.9 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 330 | 16-52 | 30-37 | 1530×1992×1380 | 6.5 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 330 | 20-60 | 37 | 1900×2192×1430 | 7.7 |
PEX-300×1300 | 300×1300 | 250 | 20-105 | 330 | 20-90 | 75 | 2720×1950×1600 | 11 |
