简介

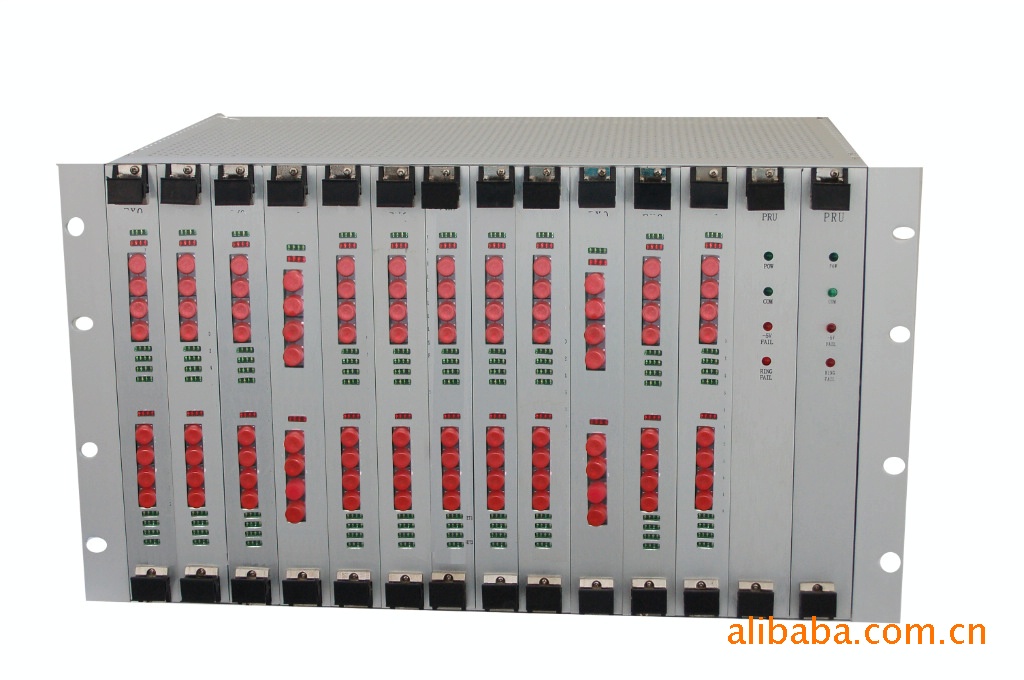

IDM MSTP 155-CP多业务传输平台是我公司根据市场需求推出的新一代基于MSTP技术的高性能产品，满足用户对多光方向、多业务接入/传输的需求，提供更可靠的通信保护。本项目产品最大可通过12个普通SDH盘位可向下游提供48个STM-1光方向，普通SDH盘位通过背板总线与汇聚盘连接，通过两个汇聚盘可向上游提供8个STM-1光方向。同时，该设备可作为中心端，可与其他设备构成星型网络，高集成度性能特点可应用在专网和公网的各种场合。简洁完善的网管功能可以对该系列设备进行配置、故障查询、数据统计，实时监控网络运行状况。

主要特点：

典型应用

n        检查电源是否能正常供电；

n        检查电源线与设备电源接线端子及电源模块的接线端子连接是否牢固；

n        检查电源线的极性连接是否正确；

n        检查整条电源线路中有无破损、折断；

n        检查光纤与设备的光接口连接是否正确，可将收发光纤的位置对调；

n        检查光口发光情况，用光功率计测量TX口的发光功率是否正常；

n        检查设备的光接口能否正常工作，可将光接口的收发（RX、TX）用一根光纤连接，观察光告警指示灯是否熄灭；

n        检查光纤及光缆是否完好；

n        检查业务线与业务接口连接是否牢固；

n        检查业务线与业务接口连接是否正确，可将业务线的收发位置对调观察告警指示灯是否熄灭；

n        检查设备的E1业务收发是否正常，可用一根业务线将其收发互连，观察告警指示灯是否熄灭；

n        取下CC3-16连接器或2mm连接电缆头，观察告警线路对应的插针是否完好；

n        检查业务线接头与业务线的连接是否良好；

n        检查E1传输线路中间有无破损或折断；

n        检查PC机的网络设置是否正确；

n        检查以太网线是否与相应的业务接口相连；

n        检查以太网线的压接是否合格；

n        检查以太网线有无破损、折断；

1．由于板卡内有大量CMOS元件，安装前必须先带上防静电手环，将人体与机柜屏蔽地相连。

2．为保证设备正常供电及工作，IDM MSAP-CP设备的电源铃流板禁止带电插拔，其它板卡应尽量避免带电插拔。

3．板卡插拔时，需正确导向，保证板卡上的插头与背板上插座紧密吻合。禁止采用非正常手段插拔板卡，防止接地簧片弯曲或折断、插针弯曲或折断、插座损坏等事故的发生。
