【供应品臣工具液压弯排机平立弯一体机铜排折弯机 PLW-125D】价格_厂家

供应品臣工具液压弯排机平立弯一体机铜排折弯机 PLW-125D

1台起批

￥2900.00

中国台州

产品属性

图文详情

品牌推荐

品牌/型号

品臣/PLW-125D

品牌

品臣

型号

PLW-125D

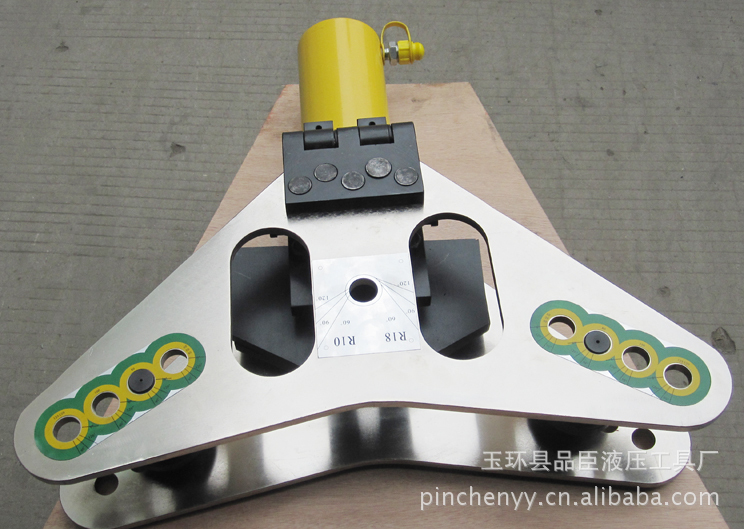

CB-125D型平立弯一体机，实现铜铝母线的立弯，平弯专用机具，它能将铜、铝母线从其水平平面内弯曲0°～90°，时间只需要几分钟，本机配有刻度盘，便于控制弯曲角度，采用铰链式花板，开合便利，操作方便，并备有多种摸板，采用快换式顶模结构，方便快捷，弯曲半径符合国家电力公司标准：R=排宽×系数（2-2.5）。
一、结构

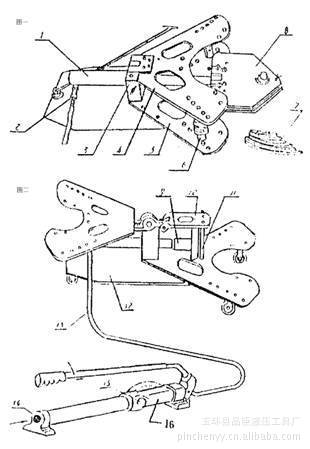

由手动泵（电动泵）(16)，，快速接头(2)，工作缸(1)，方档块(3) ，上花板(4)，下花板(5)，辊柱(6)，R模板(7)，夹板模头(8)，直角模头(9)，联杆板(10)，销子 (11)，小车(12)，高压输油管(13)等组成。
见附草图：
二、用途
弯排机主要适用于供电局，变电所以及广大电力行按装电力线路的铝排或铜排的弯制和修理。
三、性能特点：(技术参数)
1.最大工作压力：63Mpa 2.最大行程:200mm.
3.弯排范围:铜铝排宽度40.50.60.80.100.120mm.厚度:4mm-12mm之间.
4弯曲角度:D>90度任意角 5.弯曲半径:R=排宽X2.5
6.用油品种16#液压油 7.油量:600毫升
8.总重量:82公斤 9.弯曲参数如表所列:

铜排厚度
mm 铜排宽度mm 组件弯曲模具弯曲角度弯曲R 内孤mm
06 40，50，60 1 90 110
08 80 1 90 140
10 80 1 90 140
08 100 1 90 160
10 100 1 90 160
10 125 1 90 160
12.5 125 1 90 160
