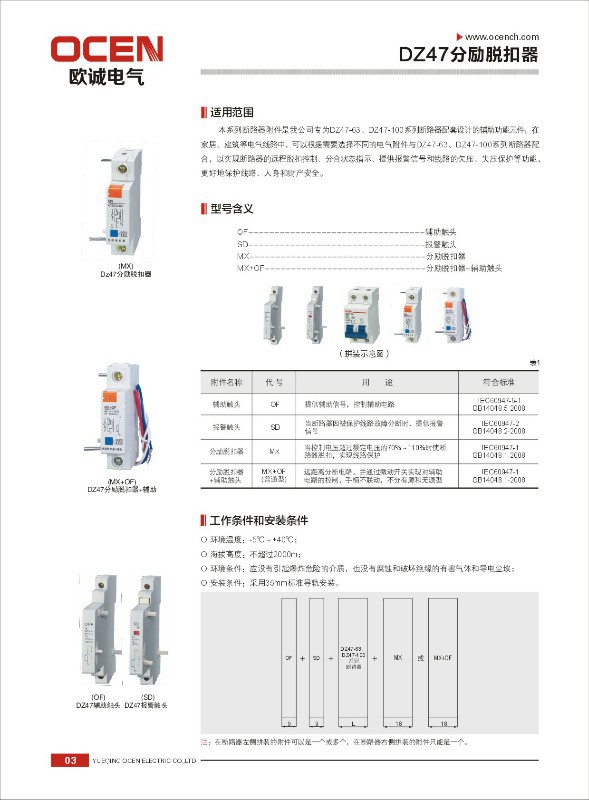

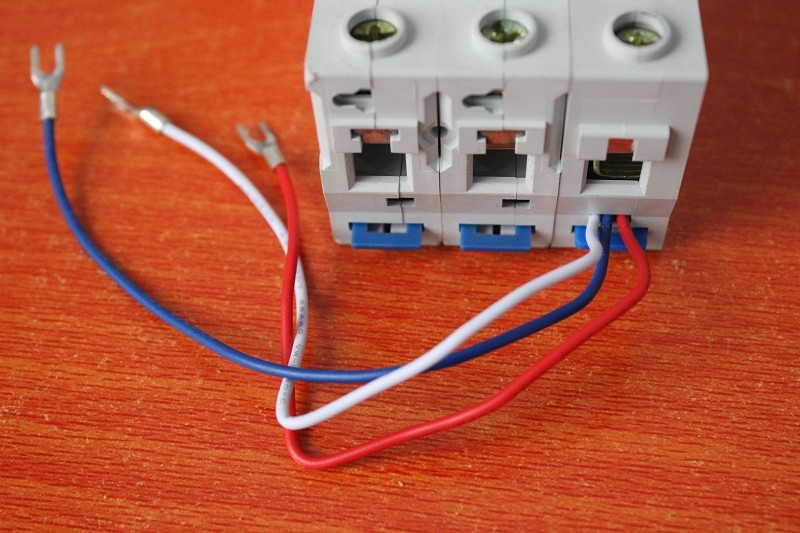

一、适用范围
本系列断路器电气附件是我公司专为DZ47、NC100系列断路器配套设计的辅助功能元件，在电气等线路或家居、建筑中，根据需要选择不同的电气附件与DZ47、NC100断路器配合，以实现断路器因被保护线路故障的远程脱扣控制、提供辅助信号，分合状态指示、提供报警信号功能。
三、断路器附件的名称、用途及符合标准
附件名称 | 代 号 | 用 途 | 符合标准 |
辅助触头 | OF | 提供辅助信号，控制辅助电路 | IEC60947-5-1：1997、GB14048.5-2001 |
报警触头 | SD | 当断路器因被保护线路故障分断时，提供报警信号 | IEC60947-2：1999、GB14048.2-2001 |
分励脱扣器+辅助触头 | MX+OF | 远距离分断电路，并通过辅助触头实现对辅助电路的控制 | IEC60947-1：1999、GB14048.1-2001 |
欠压保护器 | MN | 线路电压降至35%~70%时，触发断路器脱扣，直至电压恢复至85%以上断路器才可以手动接通 | IEC60947-2：1999、GB14048.2-2001 |
四、主要技术参数
1.辅助触头、报警触头的技术参数（见表2）
表2
附 件 名 称 | 额定电流（A） | 每 组 触头数 | 接 线 图 |
AC：380V | AC：220V | DC：110V |
辅助触头 OF | 3 | 6 | 1 | 一常开 一常闭 | |
报警触头 SD | 3 | 6 | 1 | 一常开 一常闭 | |
2.分励脱扣器及分励脱扣器+辅助开关的技术参数（见表3）
表3
附 件 名 称 | 额定绝缘电压Ui | 额定控制 电源电压Us | 脱扣功耗 （W或VA） | 吸合电压 | 接 线 图 |
分励脱扣器+辅助触头 MX+OF | 415V | AC/DC： 220～380V 110～220V | 240 | （0.7～1.1）Us | |
AC/DC： 24～48V |
