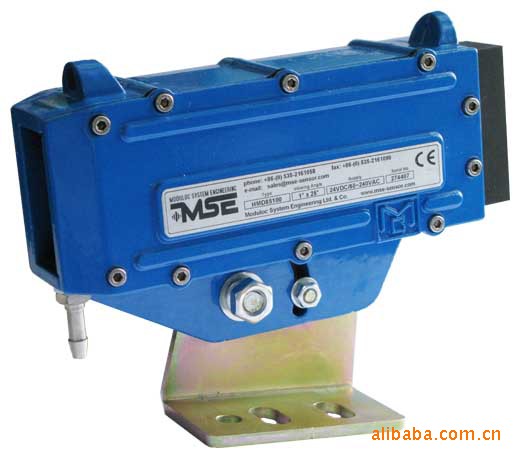

MSE-LP600活套扫描仪
●通过仪表内部特殊光学器件和多路扫描锗二极管阵列来检测棒线材的套量
●用LED二极管阵列显示产品运行路径以便于调整对准
●通过合理设定控制差值，实现对信号电平的自动增益控制
●产品位置模拟量输出
●数字量输出有钢信号
●坚固的铸铝外壳防护等级IP66，且具有水冷气冷和空气吹扫功能
综述
MSE-LP600型活套扫描仪是通过其内部微处理器和多路扫描锗二极管阵列来实现套量测量的，他可以提供模拟量输出，并能用LED二极管阵列显示被测产品的边缘位置。
普通的活套扫描仪只是单纯检测温度超过设定值的热金属的位置，而MSE-LP600活套扫描仪通过可编程的控制差值来确保精确而可靠地位置输出，而与被测物的尺寸和温度无关。因此，此活套扫描仪不会受到镜头脏污、铁鳞、加工工艺和现场蒸汽的影响。所以它在各种热轧生产线上都能够稳定工作。
作为数字式检测仪表，活套扫描仪的响应时间可以设定的非常精确而不会影响到测量精度。另外，无论产品的尺寸与温度如何变化，活套扫描仪都能够精确可靠的检测到产品边缘。
活套扫描仪通过内部40段锗二极管阵列进行测量，输出刷新速率可达2ms，红外信号通过光纤模块被检测器件接收到，确保了精确扫描，同时去除不需要的辐射热。光学模块这种独特的使用方式，使得仪表既机构紧凑又具有很好的性能。
性能指标
有刚信号输出 | 继电器输出：SPNO 250VAC 8A | 电源电压 | 24VDC±10% |
NPN&PNP输出： 40mA,45V,2A尖峰 | 功率 | 2W |
光电隔离输出：300V，150mA | 存储温度 | -20℃-+50℃不用冷却 |
模拟量输出 | 0-10V标准，±10V,±15V,4-20mA可选 | 工作温度 | -10℃-+50℃不用冷却 |
输出刷新时间 | 2ms | 2℃-+70℃用20℃水冷却 |
线性分辨率 | ±0.2%满量程 | 湿度 | 最大90%，无凝结 |
产品温度 | 最低温度600℃，最高温度1200℃ | 仪表自检 | 连续检测和遥控自检 |
感光器件 | 锗二极管阵列（红外滤光片滤除可见光） | 阵列扫描时间 | 2ms |
仪表外壳和冷却
材料 | AI 6铸铝，高温喷塑 | 冷却方式 | 气冷+空气吹扫;水冷+空气吹扫 |
防护等级 | IEC IP66，DIN 89011 | 气压 | 5-15PSI，流量：28-140L/min |
重量 | 1.9kg | 水压 | 5-10PSI，流量：0.2-0.3L/min |
电缆接头 | IP65 | 水温 | 环境温度低于70℃，使用20℃的冷却水 |
长度 | 2米 | 环境温度高于80℃，使用5℃的冷却水 |
管脚接线图
管脚 | 颜色 | 内容 |
1 | 棕 | +24V电源 |
2 | 蓝 | 0V（电源） |
3 | 红 | PNP输出 |
4 | 白 | NPN输出 |
5 | 灰/粉 | 模拟量输出 |
6 | 黄 | 模拟量输出 |
7 | 粉 | 自测试 |
8 | 黑 | 集电极输出 |
9 | 红/蓝 | 发射极输出 |
10 | 紫 | 继电器输出（常开） |
11 | 灰 | 继电器公共端 |
12 | 绿 | 地 |
传感器尺寸图

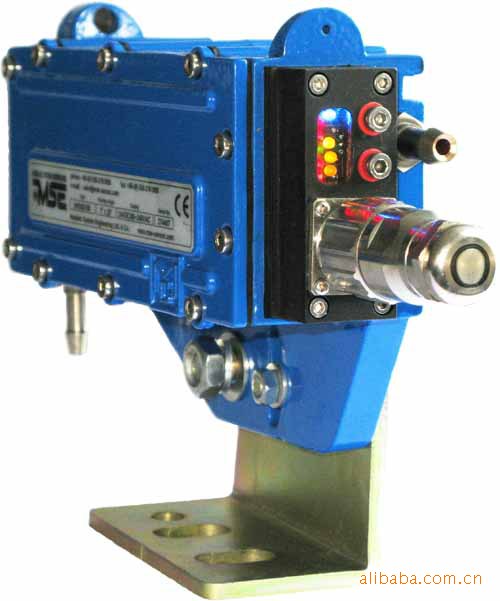

LED指示灯的含义
性能
型号 | MSE-LP600 |
垂直现场 | 30° |
分辨率 | 40Bit |
水平现场 | 3° |
重复性 | 同分辨率 |
典型应用
●金属工业：活套测量，热轧棒材线材定位
●热轧带钢对中：热轧型材边缘检测和定位
●其他行业：热物体边缘检测和对中控制
