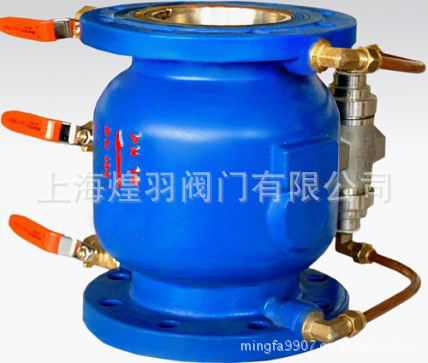

LHS743X  低阻力倒流防止器


1技术概述

1.1主要功能

在供水系统发生虹吸回流和背压回流的时候，能有效防止出口端水质较差的介质倒流到水质较好的进口端，避免了对生活饮用水的水质污染，确保生活供水的安全。

1.2工作原理

采用水力控制原理，直接利用出口端压力实现两级止回阀的可靠关闭，弱化了弹簧作用，并同时使中间腔彻底排空或失压，形成中间低压腔的存在，从而有效满足隔断安全性要求，同时还降低了阻力损失，达到节能目的。

1.3技术性能指标

（1）隔断的安全性指标△P：进口压力P1应始终比中间腔压力P2高2.4米以上；低阻力倒流防止器的△P =P1，远大于2.4米的要求。

（2）节能指标h：完全符合设计规范提出的水头损失在0.025-0.04MPa范围的要求。

1.4产品特点

（1)隔断形式：背压空气隔断或零压隔断；

（2)水头损失：在管中流速为2m/s时，≤0.03Mpa。是我国目前唯一符合国家设计规范中关于倒流防止器节能指标要求的节能产品；

（3)外形尺寸小，只有其他同类产品的三分之一，占地面积少；

（4)可以水平和垂直安装，布置方便；

（5)维护简便，不需要专门仪器进行定期检测与维护。

（6)可以根据客户需要配置渗漏自动报警器；

倒流防止器主要技术参数：

型号：LHS743X-10Q   LHS743X-16Q

公称通径：DN50—DN400

公称压力：1.0Mpa    1.6Mpa

动态水头损失：≤3米

隔断形式：空气隔断或零压隔断

阀体材质：球墨铸铁

内件材质：304不锈钢

适用温度：≤65℃
