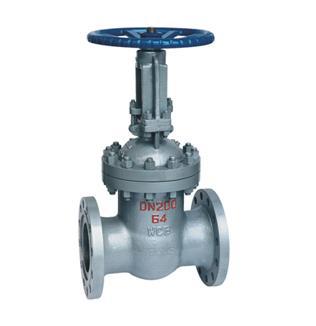

铸钢闸阀是设计和生产来提供限度的使用寿命和可靠性。所有闸阀充分满足设计要求的API - 600和ANSI B16.34，阀门有一个完整的阀体/阀帽材料做修整。

铸钢闸阀主要特点及用途：
1.结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料板、密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动、结构形式：弹性楔式单阀、刚性楔式单阀板和双闸板型式.
5.广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。

【铸钢闸阀性能参数】

Z40H、Z40Y、Z40W 型 PN100、PN160 铸钢闸阀主要性能参数型号PN工作压力 / MPa适用温度 / ℃适用介质

Z40H-100	100	10.0	≤ 425	水、蒸汽、油品
Z40H-160	160	16.0
Z40Y-100	100	10.0
Z40Y-160	160	16.0
Z40Y-100I	100	10.0	≤ 550	蒸汽、油品
Z40Y-160I	160	16.0
Z40W-100P	100	10.0	≤ 200	醋酸类
Z40W-160P	160	16.0

【铸钢闸阀零部件材料】

Z40H、Z40Y、Z40W 型 PN100、PN160 铸钢闸阀零部件材料型号材料阀体、阀盖、闸板阀杆密封面填料

Z40H-100	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z40H-160
Z40Y-100			堆焊硬质合金
Z40Y-160
Z40Y-100I	铬钼钢	铬钼钢	堆焊硬质合金	石棉石墨或柔性石墨
Z40Y-160I
Z40W-100P	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z40W-160P

【铸钢闸阀外形及结构尺寸 (PN100)】

Z40H、Z40Y、Z40W 型 (PN100) 铸钢闸阀外形及结构尺寸DNLDD1D2D8bz×ødHH1D0重量 / kg

25	210	135	100	78	501	24	4×ø18	310	—	—	13
32	230	150	110	82	65	24	4×ø23	320	—	—	20
40	240	165	125	95	75	26	4×ø23	360	—	—	60
50	250	195	145	112	85	28	4×ø25	490	558	360	50
65	280	220	170	138	110	32	8×ø25	540	622	400	70
80	310	230	180	148	115	34	8×ø25	572	671	400	100
100	350	265	210	172	145	38	8×ø30	573	671	400	110
125	400	310	250	210	175	42	8×ø34	744	892	560	180
150	450	350	290	250	205	46	12×ø34	800	972	560	250
200	550	430	360	312	265	54	12×ø41	800	972	560	360
250	650	500	430	382	320	60	12×ø41	1050	1305	—	—
300	750	585	500	442	375	70	16×ø48	1200	1505	—	—

【铸钢闸阀外形及结构尺寸 (PN160)】

Z40H、Z40Y、Z40W 型 (PN160) 铸钢闸阀外形及结构尺寸DNLDD1D2D8bz×ødHH1H0重量 / kg

15	170	110	75	52	35	24	4×ø18	230	250	200	7
20	190	130	90	62	45	26	4×ø23	260	288	200	10
25	210	140	100	72	50	28	4×ø23	280	310	280	14
32	230	165	115	85	65	30	4×ø25	312	350	320	21
40	260	175	125	93	75	32	4×ø27	350	395	320	26
50	300	215	165	132	95	36	8×ø25	512	612	360	73
65	360	245	190	152	110	44	8×ø30	560	677	360	110
80	390	260	205	168	130	46	8×ø30	585	686	400	141
100	450	300	240	200	160	48	8×ø34	631	751	450	185
125	525	355	285	238	190	60	8×ø41	723	868	560	320
150	600	390	318	270	305	66	12×ø41	820	997	640	462
200	750	480	400	245	265	78	12×ø48	990	1224	720	711
