钢筋等强度滚轧直螺纹连接施工技术

摘要： 结合钢筋滚轧直螺纹接头性能等级及其技术指标， 介绍了钢筋直螺纹的加工和连接安装的方法，提出了成品的外观和抽样检验措施，确保了此工艺连接工程的质量。

关键词 ： 钢筋直螺纹连接， 钢筋直螺纹连接套筒

钢筋等强度滚轧直螺纹套筒连接钢筋施工技术，是目前钢筋机械连接接头中强度最高的钢筋机械连接接头之一。它具有连接接头强度高、延性好、工程质量稳定、施工连接方便、适用范围广、便于检测等诸多特点。尤其在大型、高层建筑钢筋混凝土结构施工中采用，不仅技术先进、保证工程质量，而且简单方便、安全、经济，适用于各种建筑结构工程的钢筋连接。

一、钢筋直螺纹加工、连接方法

钢筋直螺纹的加工连接，是将需要连接的两根钢筋连接端，用专 用的钢筋剥肋滚轧机械(滚丝机)滚轧加工成直螺纹丝扣，然后采用专业加工的钢筋直螺纹连接套筒(连接套筒一般由45 号优质碳素结构钢加工而成) 用扳手将两根钢筋旋接。采用此工艺连接的钢筋接头，其单向抗拉强度可以达到或超过连接钢筋母材的抗拉强度。

二、接头技术性能及指标

1、接头性能等级

钢筋等强度滚轧直螺纹接头一般分为两级 ：SA 级和A级。

SA 级钢筋接头，其抗拉强度可以达到或超过钢筋母材实际抗拉强度标准值的1.1 倍 ，并具有高延性及反复拉压性能。

A 级接头， 其抗拉强度达到或超过母材抗拉强度标准值 ，并具有高延性及反复拉压性能。

钢筋直螺纹连接套筒， SA 级的屈服强度和抗拉强度大于被连接钢 筋屈服强度和抗拉强度标准值的 1.20 倍；钢筋直螺纹连接痛痛痛 A 级的屈服强度和抗拉强度大于被连接钢筋屈服强度和抗拉强度标准值的1.1倍。

2、接头试验主要技术指标

钢筋等强度滚轧直螺纹接头SA级和A 级单向拉伸强度值如下 ：

SA 级 ： 钢筋连接接头抗拉强度实测值≥钢筋抗拉强度实测值  或

钢筋连接接头抗拉强度实测值≥1.10倍钢筋抗拉强度标准值

A 级 ： 钢筋连接接头抗拉强度实测值≥钢筋抗拉强度标准值

三、材料检验

1、钢筋原材检验

需要连接的钢筋原材必须有出厂合格证明书，并经现场抽样检验合格方可用于直螺纹钢筋的连接 。

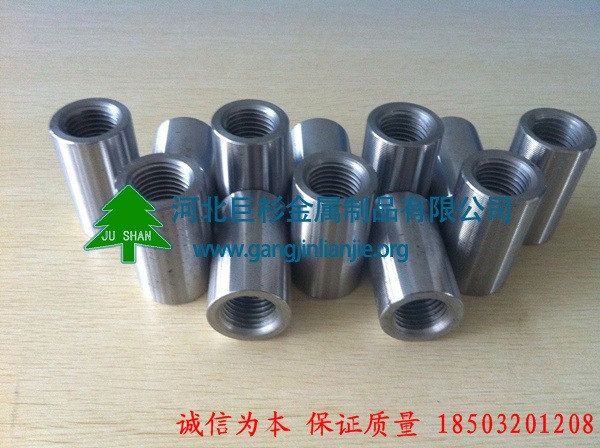

2、直螺纹钢筋连接套筒的检验

直螺纹钢筋连接套筒一般是由专业工厂加工生产，产品进场时应检查直螺纹钢筋连接套筒的塞规检验报告、直螺纹钢筋连接套筒原材料检验报告、产品出厂合格证，并检查直螺纹钢筋连接套筒的精度不得低于6级、表面粗糙度不得低于6 .3 级。直螺纹钢筋连接套筒外观不能有严重的锈蚀、油脂等。

四、钢筋直螺纹加工

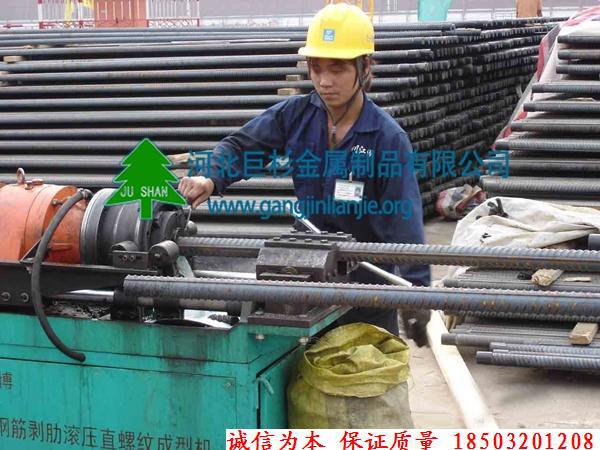

1、钢筋螺纹加工步骤

1)根据不同的钢筋直径、钢筋螺纹加工长度和加工钢筋螺纹正旋丝或反旋丝的要求调整机械。

2)将加工钢筋的中心线对准加工机械滚轧轮的中心线，使钢筋中心线与机械滚轧轮中心线成一直线，校正后收紧夹具将钢筋夹紧。

3)开动机械转动滚轧轮并缓慢推进滚轧轮，同时滚轧轮内喷射水溶性润滑液保护钢筋，但不得使用油性润滑液。

4)螺纹滚轧成型，退出滚轧轮，松开夹具。

5)用钢丝刷清除螺纹表面附着的铁屑、毛刺，检查螺纹加工质量。

2、钢筋螺纹加工过程中的检验

钢筋加工成型后应及时进行检查，钢筋端头螺纹牙型应饱满、表面光洁，不得有缺牙、断牙、 秃牙、瘦牙、毛刺等缺陷，并检验钢筋加工螺纹的公差尺寸、中径尺寸、螺纹有效长度、螺距等，检验合格后方可视为加工螺纹合格。检验合格后为防止钢筋在堆放、吊装、搬运过程 中弄脏或碰坏钢筋头部螺纹，必须及时在螺纹上套装钢筋保护套，并堆放整齐。

五、钢筋连接安装

加工合格后的钢筋运至施工现场连接前，应检查钢筋端头螺纹是否洁净、完好、无损坏，并检查直螺纹钢筋连接套筒是否与需要连接的钢筋配套。在工程中为了便于施工，连接套分为两种：

1、正丝钢筋连接套筒，

钢筋连接套筒内全为正旋丝，用于平直无弯钩钢筋的连接。

2、正反丝钢筋连接套筒，钢筋连接套筒内一半为正旋丝一半为反旋丝， 用于钢筋后端有弯

钩或不能旋转的钢筋的连接。连接钢筋一般采用套筒扳手旋合。

正丝钢筋连接套筒的连接方法：

1)先用扳手将钢筋连接套筒与一侧钢筋

拧到位。

2)再将另一侧钢筋与钢筋连接套筒拧到位。

正反丝钢筋连接套筒的连接方法：

1)先将钢筋连接套筒旋入一侧钢筋1 丝～2 丝。

2)另一侧钢筋对准钢筋连接套筒并顶紧。

3)用扳手旋合钢筋连接套筒使两侧钢筋向中间紧缩直至拧紧到位。钢筋对接时应使两根对接钢筋中心线成直线，钢筋连接旋合到位后应检查钢筋连接套筒两侧外露的有效丝扣不得超过 3牙，通过检查钢筋连接套筒外露丝扣可以很直观地检验钢筋进入钢筋连接套筒内的长度 ， 保证钢筋的连接质量 。

六、成品检验

1、外观检 验

抽检钢筋接头外露有效丝扣不超过3牙，抽检数量不少于3％ ，如发现有一个不合格，则该批钢筋接头必须逐个检查，查出不合格的必须重新连接 。

2、抽样检验

现场钢筋安装成型后应进行现场抽样检验，现场抽检以同级、同批、同规格按500 个接头为一个验收批(不足500 个接头时也为一个验收批)。每批抽样一组 ，每组3 根，作钢筋接头的单向拉伸试验，时抽样同批加工钢筋母材一组，每组3根，钢筋母材抗拉强度试验。接头抽样单向拉伸试验结果必须符合设计性能要求。如发现抽样不合格应再取6个试件，如仍有不合格试件，该批钢筋接头判定为不合格。

七、经济效益

采用钢筋等强度钢筋剥肋直螺纹连接技术，不仅施工方便、连接简单、保证质量，而且施工投入少(一般一项 10 万㎡以下建筑工程仅需两台加工机械，占用场地小，大批量钢筋连接套筒专业加工厂加工成本仅需几元。钢筋采用此工艺连接)，工程质量能够保证。在一般民用建筑中因接头具有与母材料一致的力学性能，故钢筋接头的适用范围、位置不加以限制。从而在钢筋下料制作时较大地降低了钢材的损耗量，尤其在粗钢筋的加工时节约钢材显著。

综上所述，钢筋等强度滚轧直螺纹连接技术，其加工工艺简单，成本低，而且能够提高钢筋的连接质量、节约钢材、经济适用，筑工程施工中应广泛采用。
