1.概述

中频炉为非线性负荷，运行时向电网注入谐波电流，在电网阻抗上产生谐波电压，导致电网电压畸变，影响供电质量及运行安全。

大功率的中频炉自然功率因数在0.8—0.85之间，无功需求大，谐波含量高。

小功率的中频炉自然功率因数在0.88—0.92之间，无功需求小，但是谐波含量非常高。

中频炉的网侧谐波主要是5次，7次和11次。

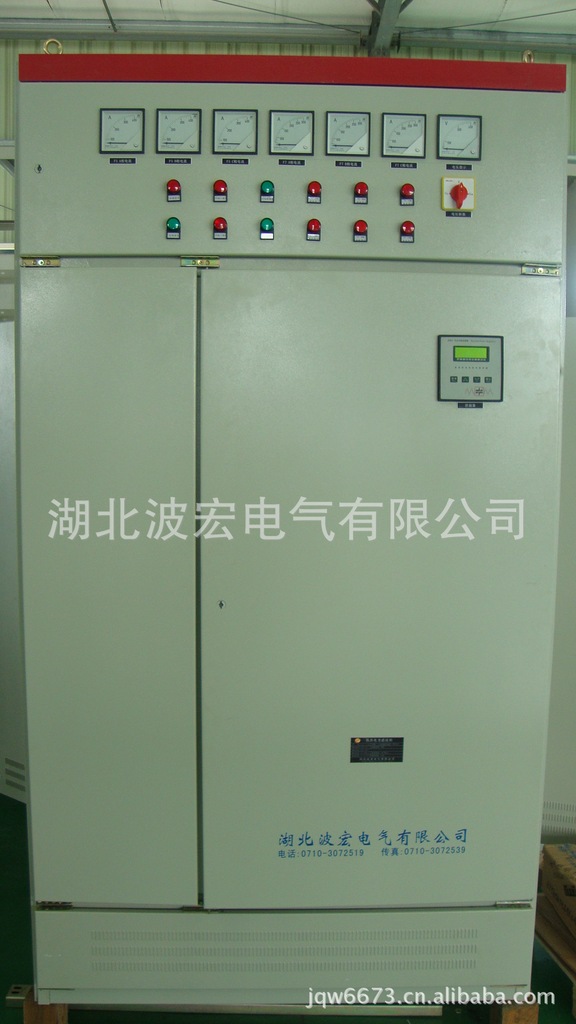

为保障电能质量，需要采取谐波抑制措施，同时补偿无功功率。根据我国电能质量标准规定，以及本公司近年来在谐波治理方面的研究成果，采用宽频滤波技术，针对中频炉产生的特征谐波分别设置滤波回路，吸收谐波电流，提高电能质量，缩短冶炼时间，给用户带来节能效益。

中频炉滤波器的连接，可以采用高压滤波或者低压侧就地滤波，根据谐波原理和谐波潮流分析，装在低压侧具有明显的优点，主要为：

1)谐波电流在低压侧就近吸收，避免流入高压系统，减少在整流变压器上产生损耗和引起故障。

2)     针对单台变压器的单元式滤波，控制方式简单可靠，跟随中频炉的负载变化动态投切。

3)     低压滤波设备安装方维护方便。

4)     低压滤波的价格比高压滤波要低。

2.滤波设备环境条件

安装地点              ：室内

设计室内最高温度      ：+45℃

设计室内最低温度      ：-5℃

设计室内相对湿度      ：95%

3.技术数据

  额定电压：400V，525V，660，720V，1000V

  额定功率：120—1200KVAR

4.技术资料

1)   各单体设备的技术参数，说明书及出厂试验报告；

2)   出厂检验合格证；

3)   滤波装置操作维护手册。
