产品简介

 联系电话：15989468100 李先生  QQ1666965657

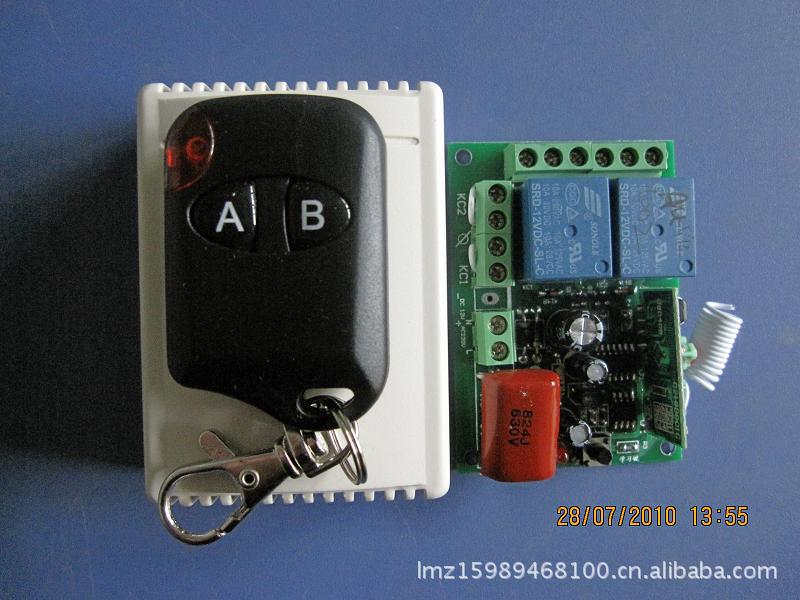

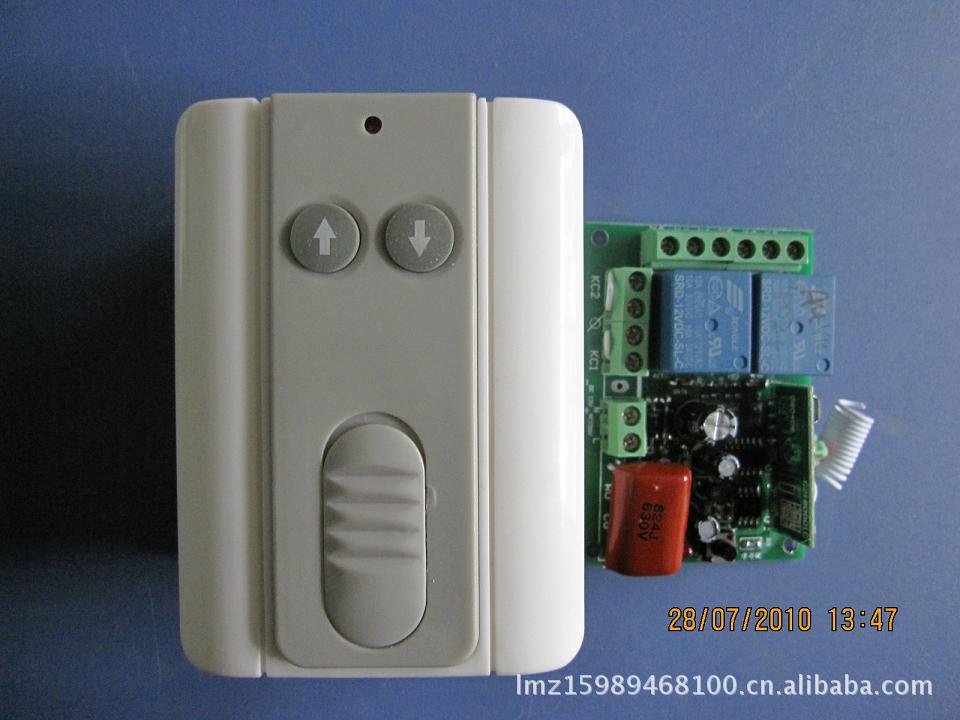

           产品分12伏、24伏、220伏大功率和86型墙壁遥控开关一路、两路至十二路多种可选，可配100至3000米遥控器款式多样外型美观！适用于家庭、酒店、工业配套、工厂、机器设备等各种电控无线遥控领域！

一、功能特点：

        1、主要应用于：遥控电动门、窗、机电设备、电器、电机开关、安防等工业或照明遥控领域。

        2、四路输出，可独立输出，也可非锁和互锁输出。
        3、可通过拔插插针跳线的方式方便地在点动、互锁、自锁和点动自锁四种工作方式中进行随意切换。

        4、接收灵敏度高，遥控距离可达50米至100米以上。

        5、采用大容量继电器，可控制上千瓦的电器及设备。

        6、采用无线编码技术，无方向性，开关互不干扰；

二、主要技术指标：
工作电压 DC12V、24V、220V
接收频率 315MHZ
接收灵敏度 －95db
工作方式 点动，互锁，自锁，点动与互锁
最大负载 7A
编码类型 学习码

三、遥控器配对

1、清零：按住学习按键，绿色指示灯由亮到灭，闪三下再灭，再闪三下，表示清零成功。清零后之前所学习的遥控器都不在起作用。

2、学习：按住学习按键，绿色指示灯亮后松开手，按遥控器发射信号，指示灯闪几下，表示学习成功。

四、接线说明

  12V和GND表示12伏电源的正负极输入。1 2 3、4 5 6、7 8 9、10 11 12分别对应四个继电器的常闭端、公共端和常开端。

配对的小四键遥控器的A键对应123端子，C对应789端子，B对应10 11 12端子，D对应456端子。其中A和D是互锁工作方式，B和C是点动工作方式。

跳线帽子短接1和2，工作方式是互锁；短接3和4，工作方式是点动；都不短接，工作方式是自锁；都短接，工作方式是第一和第二个继电器工作方式是互锁，第三和第四个继电器工作方式是点动。
