技术参数：

产品名称：1.0A FAST RECOVERY SURFACE MOUNT RECTIFIERS 1.0安培快恢复表面贴装整流器

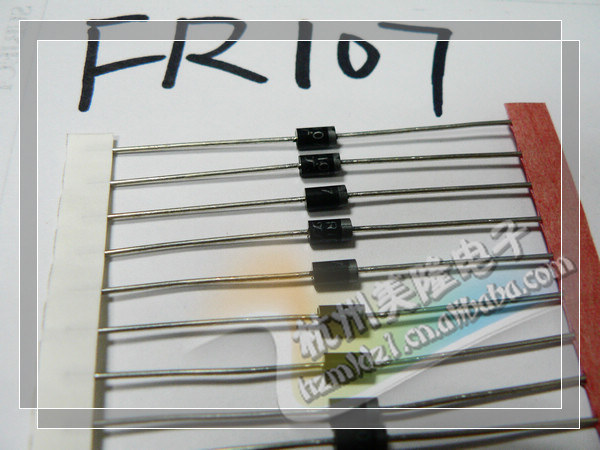

产品型号：FR107
产品特征：
Low forward voltage drop
High current capability
High reliability
High surge current capability

机械数据：
Cases:Molded plastic

Epoxy:UL 94V-0 rate flame retardant

Lead:Axial leads,solderable per MIL-STD-202, Method 208 guaranteed

Polarity:Color band denotes cathode end

High temperature soldering guaranteed;
250?C /10 seconds/.375”,(9.5mm)lead
Lengths at 5 lbs.,(2.3kg) tension

Weight: 0.34 grams

最大额定值和电气特性：
Rating at 25℃ ambient temperature unless otherwise specified.
Single phase, half wave, 60 Hz, resistive or inductive load.
For capacitive load, derate current by 20%

产品数据：
Maximum Repetitive Peak Reverse Voltage VRRM 最大反向峰值电压 ：1000V

Maximum RMS Voltage VRMS 电压有效值 ：700V

Maximum DC blocking Voltage VDC 最大直流阻断电压 ：1000V

Maximum Average Forward Rectified Current .375”(9.5mm) Lead length @TA=55℃ IF(AV) 最大正向电流 ：1.0A

Peak Forward Surge Current, 8.3 ms Single Half Sine-wave Super imposed on Rated Load IFSM 最大正向浪涌电流 ：30 A

Maximum Instantaneous Forward Voltage @ 1.0A VF 最大正向压降 ：1.2 V

Maximum Reverse Current at Rated @TA=25℃ IR 最大反向漏电流 ：5.0μA
DC blocking voltage @TA= 100℃ IR 最大反向漏电流 ：100μA

Maximun Reverse Recovery Time TRR ：500nS

Typical Junction Capacitance CJ ：15 pF

Typical Thermal Resistance (Note) RθJA 热阻系数 ：55 ℃/W ；RθJC 热阻系数 ：8 ℃/W

Operating Temperature Range TJ 工作结温 ：-55 to +125 ℃

Storage Temperature Range TSTG储存温度范围 ：-55 to +150 ℃

封装： DO-41
