产品型号
D76S-2445-180
适用范围
直流电机，使用于输入电压： 24V DC。
性能要求
序号 | 项 目 | 要 求 | 备 注 |
1 | 额定电压 (V) | 24V | 出厂检验项目 |
2 | 额定电流 (A) | 3.0±0.5A | 出厂检验项目，负载测试台检测 |
3 | 额定输出功率 (W) | 45±5W | 出厂检验项目，测功机检测 |
4 | 额定转速(rpm) | 160±10rpm | 出厂检验项目，负载测试台检测 |
5 | 额定转矩(N.M) | ≥6.5N.M | 出厂检验项目，测功机检测 |
6 | 空载电流(A) | ≤1.5A | 出厂检验项目，电流表 |
7 | 空载转速(rpm) | 180±10rpm | 出厂检验项目，转速表 |
8 | 转向(轴伸端视) | 顺/逆时针 | |
9 | 绝缘等级 | B级 | |
10 | 防护等级 | IP20 | |
11 | 使用环境温度(℃) | -10℃-65℃ | |
12 | 保存温度(℃) | -10℃-50℃ | |
13 | 保存湿度(％) | ≤85 | |
14 | | | |
外形、安装结构
测试条件
1、环境温度25±5℃。
噪 音 | ≤55dB | | 出厂检验项目 |
振 动 | ≤1.8mm/S | | |
温 升 | ≤50℃ | | |
2、噪音：电机空载时距电机300mm，背景噪音小于55 dB（A）的环境下测得的A计权声功率级噪音值不大于55dB
3、机械振动：电机按照GB10068.1的有关规定进行振动测试时，电机空载运转时测得的振动速度不大于1.8mm/s。
4、绝缘电阻：在常温、常湿下≥20MΩ，热态≥5MΩ（用500V兆欧表测试）；
5、绝缘耐压强度：1、电气强度：电机经绝缘处理后，转子绕组与外壳之间，施加DC300V/60S /5mA的电压，不出现闪烙和击穿现象；或者施加DC600 /1S /5mA，不出现闪烙和击穿现象。
6、起动电压：在常温、额定频率下，电压为3V/秒的速度上升，无负载情况下，满足电机的性能要求。电机安装后实际使用状态的起动情况请自行实施并确认其结果。

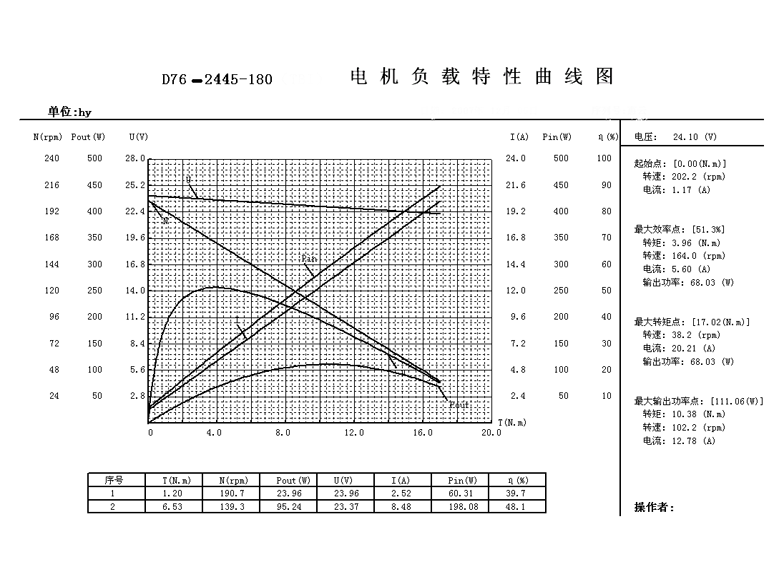

电机特性曲线
电机特性曲线详见附件
