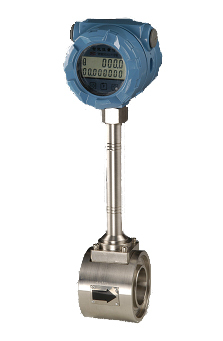

涡街流量计概述：
　　 LUGB型涡街流量计是基于卡门涡街原理而研制的一种自然震荡型流量计，其原理是将一个非流线型流量元件垂直插入管道流体中，当流速足够大时，在流量元件的下游会产生漩涡，且生产漩涡的频率与介质流速在很宽的范围内成线性关系。
　　涡街流量计内部没有可动的机械零件，寿命长，维护量小，仪表系数稳定，容易在各种工作环境中保证精度。具有从低温-40℃到高温350℃宽广的工作温度范围。它与流量计算仪配套使用，可以测量蒸汽、空气、一般气体及液体等多种介质的体积流量和质量流量，是目前一种较好的流量测量仪表。

二、涡街流量计特点：
·涡街流量计构造简单牢固，没有可动部件，可靠性高，长期运行十分稳定
·涡街流量计零点无漂移，精准度高
·涡街流量计压力损失小，运行费用低
·涡街流量计安装简单、维护方便
·涡街流量计测量范围广，量程比可达1:15
·涡街流量计应用范围广，气体、液体、蒸汽的流量均可测量
·涡街流量计工作温度范围宽：-40℃到高温350℃
·涡街流量计输出脉冲信号或电流信号，便于同计算机等数字配套使用

三、涡街流量计主要技术参数
·测量介质：
    a、液体：冷水、热水、各种油品、液化石油气、各种化工液体油类
    b、气体：压缩空气、氧气、天然气、石油气以及各种化工气体
    c、饱和蒸汽和温度低于350℃的过热蒸汽
·测量可能范围：雷诺数为5000 ～ 7000000
·正常工作范围：雷诺数为20000 ～ 7000000
·精度：液体±1％；气体、蒸汽±1.5％
·电源电压：24VDC（本安型流量计须由安全栅供电）
·输出信号：
    a、三线制电压脉冲信号 低电平：≤1V；高电平：≥5V；占空比：约50％
    b、二线制4 ～ 20mA电流信号（24V时回路负载≤500Ω）
·工作压力：1.6MPa、2.5MPa、4.0MPa、6.3MPa
·压力损失：
    △P=1.079×10-6×ρ×V2
    式中△P：压力损失MPa ；V：流速m/s ；ρ:流体密度Kg/m3
·传感器材质：不锈钢（304）
·规格：DN15、DN20、DN25、DN40、DN50、DN65、DN80、DN100、DN150、DN200、DN250、DN300
·环境温度：-40℃ ～ +60℃（普通型）
·相对湿度：5％ ～ 90％
·防护等级：IP65
