主要技术性能参数

规格型号

HZS75B

理论生产率

75m3/h

搅拌主机

JS1500

最大骨料粒径

80mm

骨料仓容积

4×13m3

骨料输送方式

提升斗

骨料计量

6000Kg ±2%

水泥(与粉煤灰累计)计量

1000Kg ±1%

水计量

500Kg ±1%

添加剂计量

50Kg ±1%

整机功率

130Kw

整机质量

50

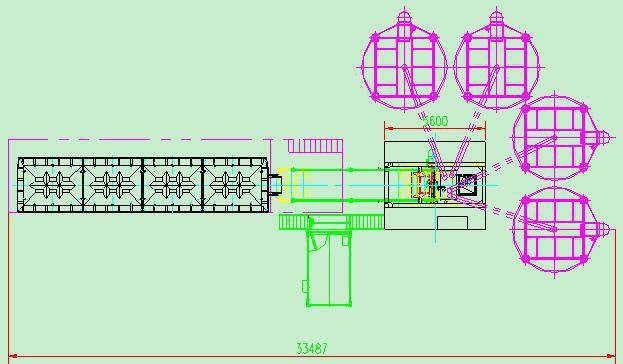

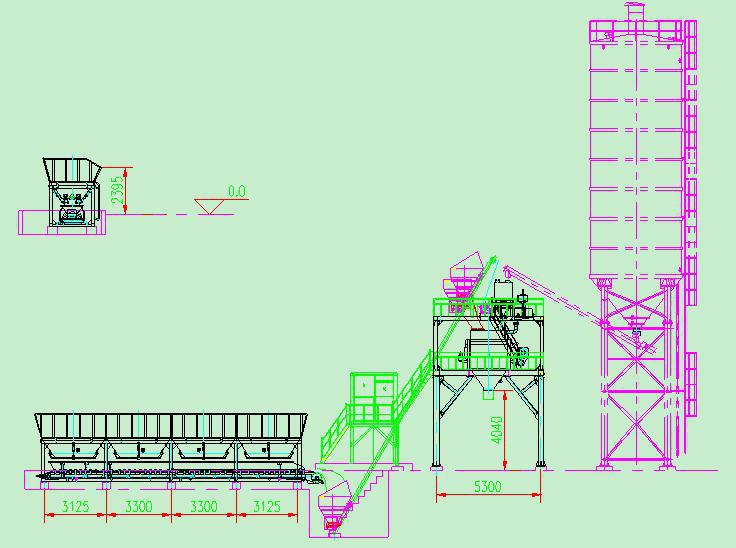

外形尺寸(工作状态；长×宽×高)

25.9m×9.2m×11.1m

出料高度

3.8 m

粉罐（选配件）

根据用户需要，数量及容量大小可选

水泥螺旋（选配件）

每个粉罐需配一条φ219或φ273螺旋

分项

配置

规格、型号

数量

单位

1、配料系统

骨料仓

骨料仓4x13m3

1

套

骨料计量仓

4

件

称重传感器

2

套

骨料输出皮带机

800 mm宽

1

套

气缸

SI-100-300

12

件

振动器

4

件

振动器

2

件

框架

1

套

2、骨料提升系统

提升斗

1

套

减速电机

22KW

1

件

卷扬机构

1

套

轨道架

1

套

3、搅拌主机

JS1500钢结构

1

套

减速机

2

件

电机

30KW

2

件

卸料系统

1

套

润滑系统

1

套

轴端主密封件

1

套

4、搅拌主楼

主楼支腿

1

套

成品接料斗

1

套

搅拌层

1

套

计量层

1

套

楼梯走道

1

套

高压清洗系统

SL40A

1

套

5、水计 量系统

水计量箱

1

套

水秤

3

件

蝶阀

1

套

水泵

2

件

管道

1

件

6、水泥、粉煤灰 计量系统

计量仓

1

套

称重传感器

3

件

蝴蝶阀

1

件

振动器

1

件

7、外加剂计量系统

外加剂计量箱

1

套

称重传感器

1

件

蝴蝶阀

1

件

外加剂泵

1

件

管道

2

套

8、气动系统

空气压缩机

1

件

电磁阀（整套）

1

套

管路系统

1

套

储气罐

2

件

9、电控系统

强电柜

1

套

弱电柜

1

套

控制操作台

1

套

控制室

1

套

管理控制机

1

套

液晶显示器

1

套

接触器

1

套

自动开关

1

套

微型继电器

1

套

热继电器

1

套

PLC

1

套

称重变送器

1

套

UPS

1

套

空调

1

套

电控辅件

1

套

连接电缆及附件

1

套

11、粉料供给系统（用户自选件）

水泥螺旋输送机

φ273；数量按需

条

粉煤灰螺旋输送机

φ219；数量按需

条

粉罐

大小及数量按需

个

主机镗加工

进口品牌的润滑系统往四个轴端密封点自动加油，以保证轴端的密封； 各润滑点通过人工转换三通阀门的手柄定时加油。

采用进口品牌的混凝土搅拌专用直角行星减速机，具有传动平稳、
结构美观紧凑和遇过载保护等优势。

卸料门采用先进品牌液压单元驱动，可调开度；配有手动泵。

水、外加计量及投放
水、外加剂分别抽送到楼内的储存箱，采用进口气动碟阀控制，动作迅速，计量精确；计量后，由增压水泵快速注入，且清洗彻底；外加剂计量筒为不锈钢制作。

主楼除尘

皮带机环保
所有粉料在输送、计量、投放过程中都处在全封闭状态；主楼内设置进口除尘器和引风机，负压吸附骨料集料罩、主机、粉料计量斗等处产生的粉尘；斜皮带机带外包装和接料溜槽；主楼全封闭，降低粉尘和噪音的污染；粉罐配置进料除尘器。

半地仓

高位仓

根据需要可配置不同数量和仓容的配料站/仓，
下面为骨料计量斗和输出皮带机；用装载机或
皮带机供料；配料站/仓可以设置成地仓、半
地仓、地面仓、高位仓或搅拌楼用的楼内仓；
其中沙仓配有进口振动器，可以选配含水率测
试仪。

输送计量

根据需要可用≤19℃的平
皮带、≤24℃的人字纹皮
带、大倾角挡边皮带或提
升斗上料；环型皮带由专
业厂家做无接缝硫化处理，
制作中进行预张紧；采用
重锤自动张紧；配置自动
清洗装置。

粉料输送
根据需要可配置不同容积和
数量的粉罐，配置进口的粉
罐附件和输送螺旋，保证粉
料的顺畅输送；从粉罐到主
楼也可以采用气体输送或粉
罐直接顶置‘气送计量；粉
料计量斗可以配置1-4个；
计量斗配有进口振动器和气
动碟阀，密封严密，卸料尽
、快。
