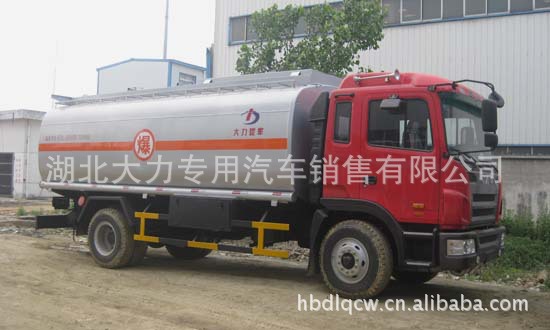

江淮加油车

【主要技术参数】 |
产品商标 | 大力牌 | 公告批次 | 222 |
产品名称 | 5160GYYH型运油车 | 产品号 | |
总质量 | 15950 | 罐体容积 | 12.44 |
额定载质量 | 8300 | 外形尺寸 | 8800,9000×2400×3150 |
整备质量 | 7455 | 货厢尺寸 | ×× |
额定载客 | | 准拖挂车总质量 | |
驾驶室准乘人数 | 3 | 载质量利用系数 | |
接近角/离去角 | 12/15 | 前悬/后悬 | 1535/2765 |
轴数 | 2 | 轴距 | 4500,4700 |
轴荷 | 6000/9950 | 最高车速 | 90 |
其它 | 运输品名:汽油,密度0.7吨/立方米,罐体有效容积:12.44立方米, 罐体外形尺寸 (长×长轴×短轴) (mm):6100×2180×1400。随底盘选装驾驶室。 |
【底盘技术参数】 |
底盘型号 | HFC1166KR1T | 底盘名称 | 载货汽车底盘 |
商标名称 | 江淮牌 | 生产企业 | 安徽江淮汽车股份有限公司 |
外形尺寸 | 8030,8230×2195×2860 | 轮胎数 | 6 |
接近角/离去角 | 20/15 | 轮胎规格 | 9.00-20,9.00R20,10.00-20,10.00R20 |
钢板弹簧片数 | 9/9+7 | 前轮距 | 1900 |
燃料种类 | 柴油 | 后轮距 | 1800 |
排放标准 | GB17691-2005国Ⅲ,GB3847-2005 |
发动机型号 | 发动机生产企业 | 排量 | 功率 |
CA6DF3-18E3 CA6DF3-20E3 YC6J180-30 YC6J200-30 CA6DF3-18E3F YC6J180-33 | 一汽解放汽车有限公司无锡柴油机分公司 一汽解放汽车有限公司无锡柴油机分公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 一汽解放汽车有限公司无锡柴油机分公司 广西玉柴机器股份有限公司 | 6740 6740 6500 6500 7120 6494 | 143 155 132 147 135 132 |
江淮加油车是由二类底盘改装而成。主要由汽车底盘、罐体总成、输油泵和管路系统及传动装置等构成。可将油库的储油吸入罐体,并运输给其他的设备加注油料。利用自带的油泵可以方便的完成油料的抽送工作。
本产品符合A/HY001-2003标准要求,标牌固定在车架两侧前部分,VIN代号固定在副车架前端。
主要部件结构由如下几部分组成:
1、汽车底盘
2、油罐体
江淮加油车油罐结构为椭圆柱形或方罐形体,罐体及前后封头均采用优质钢板制成,罐体一次性成型,纵向无焊缝。为了防止锈蚀,罐体外表涂防锈漆及装饰漆。
3、罐口组件
罐口上有人孔,以供维修保养之用,大盖由螺栓紧固在罐口颈板上,由一个支销和一个耳板将小盖与大盖连接在一起,顺时针转动小盖子上手柄,可使小盖压紧。反转,脱开耳板后,小盖则可打开,大盖上侧安装有呼吸阀。
4、呼吸阀
为了保证加油车在工作过程中,罐内压力与大气压力基本一致,在罐中大盖上安装了呼吸阀,当罐内油料受热膨胀或当用油泵向罐内加油时,罐内油面上升,压力增大,当罐内压力高于外界压力8Kpa时,呼吸阀上阀片开启,当用油泵向外排油或油料受冷收缩时油面下降,压力降低,当罐内压力低于外界压力3Kpa时,呼吸阀下阀片开启。
5、取力器
江淮加油车采用与底盘变速箱同型号的取力器,其操作功能见取力器使用说明书。
6、油泵及税控加油机
装自吸式齿轮油泵,电脑税控加油机,自动回位卷盘、加油枪及加油管。
7、送油胶管
送油胶管是采用CRJ65或80型快速接头、直接对接,端面橡胶圈密封,拆装迅速、方便、密封可靠。送油管总成经导电检验,使用安全可靠。
8、球阀
江淮加油车采用的阀门为球型阀门,球阀由阀体调整座、密封环、球、阀杆手柄等部件组成,搬转手柄90度即可实现球阀的开关,球阀配合松紧可旋转调整以达到要求。
9、导静电装置
江淮加油车搭地带装于油车后部罐脚上,经常保持与地面接触,其作用是随时将油车行驶中由于油料的冲击,晃动产生的静电或加油机、发电机工作中产生的静电导入地内,从而防止因静电或加油机、发电机工作中产生的静电导入地内,从而防止因静电所引起的火灾事故。
江淮加油车避电杆固定在车架上,当给油车加油或排放油时,必须将避电杆拉出,并把它插入潮湿地内,把加油或放油时油料运动磨擦产生的静电导入地内,从而防止因静电短路所引起的火灾事故。
