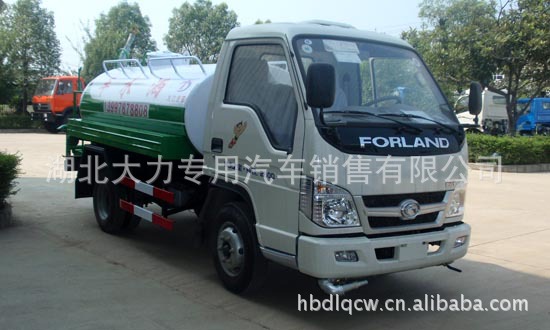

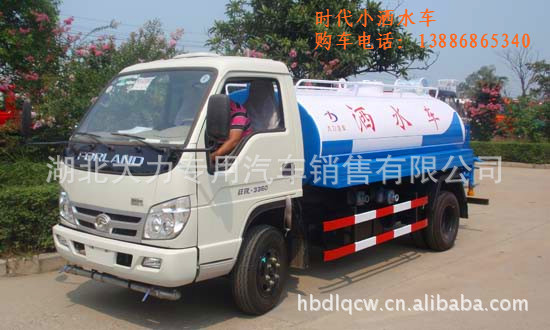

福田时代3200小型洒水车
【主要技术参数】 | |||
产品商标 | 大力牌 | 公告批次 | 188 |
产品名称 | 5043GPSB型福田时代3200小型洒水车 | 产品号 | ZHDCS2SA04Z |
总质量 | 4400 | 罐体容积 | 1.57 |
额定载质量 | 1495 | 外形尺寸 | 5990×1990×2200 |
整备质量 | 2710 | 货厢尺寸 | ×× |
额定载客 |
| 准拖挂车总质量 |
|
驾驶室准乘人数 | 3 | 载质量利用系数 |
|
接近角/离去角 | 23/17 | 前悬/后悬 | 1100/1530,1100/1690 |
轴数 | 2 | 轴距 | 3200,3360,3500 |
轴荷 | 1760/2640 | 最高车速 | 90 |
其它 | 罐体有效容积:1.57立方米, 罐体外形尺寸 (长×长轴×短轴) (mm):3000×1150×680。随底盘选装新前围。 | ||
【底盘技术参数】 | |||
底盘型号 | BJ1043V9JE6-MS | 底盘名称 | 载货汽车底盘 |
商标名称 | 福田牌 | 生产企业 | 北汽福田汽车股份有限公司 |
外形尺寸 | 5920,5895,6275,6325×1955,1865,2055,2095×2150 | 轮胎数 | 6 |
接近角/离去角 | 23/17,19 | 轮胎规格 | 7.00-16,6.50-16,7.00R16,6.50R16 |
钢板弹簧片数 | 4/6+7 | 前轮距 | 1590,1400,1550 |
燃料种类 | 柴油 | 后轮距 | 1525,1435,1590,1630 |
排放标准 | GB17691-2005国Ⅲ,GB3847-2005 | ||
发动机型号 | 发动机生产企业 | 排量 | 功率 |
CA4DC2-10E3 CY4102-C3F 4D26 YN33CR 4DW93-84E3 YC4F90-30 YZ4DA4-30 | 一汽解放汽车有限公司大连柴油机分公司 东风朝阳柴油机有限责任公司 安徽全柴动力股份有限公司 昆明云内动力股份有限公司 一汽解放汽车有限公司无锡柴油机厂 广西玉柴机器股份有限公司 潍柴动力扬州柴油机有限责任公司 | 3168 3856 2596 3298 2540 2659 3660 | 76 70 68 76 67 66 70 |
湖北大力汽车生产的福田时代3200小型洒水车是在二类底盘基础上加罐体、水路而成，该车的基本功能是冲洗、洒水，可以在街道、公路、广场、广区、等施以降温、扑尘，绿化洒水，也可以流动泵站为飞机加农药。在无自来水地区，可以利用自吸功能向罐内充水。
主要部件结构简述如下
（1）罐体
福田时代3200小型洒水车罐体的横截面为椭圆形（或方形），内部焊防波板以减少冲击，顶部设有人孔盖，在罐体的底部有自流管用来排放积水，罐体底部有罐足通过U型螺栓与底盘固定在一起。
（2）水路
水路由球阀、水泵、水枪、喷头、弯管等组成。
（3）水泵
采用专用自吸式水泵，水泵通过泵坐固定在车架内，它的动力来自汽车发动机，发动机、变速箱通过取力器到传动轴带动水泵，并使水泵工作。后工作平台上带高射水炮。
（4）取力器
取力器根据底盘和变速箱型号选装，操作开关打开，取力齿进入啮合位置，通过传动轴带动水泵工作。
（5）喷洒装置
福田时代3200小型洒水车整车具有前冲后洒，带侧喷，罐体后带工作平台，平台上安装高压水炮，水炮可全方位旋转360度全方位旋转，可连续调成直流状、大雨、小雨、毛毛雨，带安全护栏。泵可抽水排水，安装滤网，并带消防接口，可通过消防栓进水，带自流阀，一车多功能。
（6）驾驶室后带液位显示。
（7）福田时代3200小型洒水车在罐体顶部加装防滑工作平台，并带护栏（平台能承受400kg重量）。
罐体工艺特点说明
福田时代3200小型洒水车根据底盘大小选配罐体容积，罐体采用国标碳钢板制作，制罐前采用整体开平处理，采用全自动拼焊机完成，罐体成型采用国内最先进的卷板机一次成型。
