本机特色:

本机加工能力:

     研磨长度1000MM

     最在研磨直径250MM

     工件最在重量130KGS

     端面测定装置测定范围900

高性能CNC控制大量生产或少量多样研磨均宜.

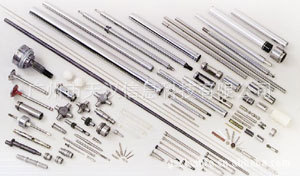

加工产品样件:



/ 机器规格 /

• 功 能	项 目		机 型
  			C	C
  加工能力	主轴旋径		270 mm
  	研磨长度		600 mm	1000 mm
  	研磨直径		250 mm
  	工件重量		70 kgs	130 kgs
  	端面测定装置测定范围		500	900
  主轴台	转速范围(rpm)	60HZ	11~500 (无段变速)
  		50HZ	9~420 (无段变速)
  	旋转角度		120° (CCW : 90° ; CW : 30°)
  	顶心		MT.4
  	主轴旋转		定位与正逆转
  工作台	旋转角度		11° / 6°	9° / 5°
  	进给速率		10 m/min
  	最小设定单位		0.001 mm
  砂轮台	砂轮尺寸 (直径x厚度x孔径)		405 x (25 ~ 50) x 152.4
  	砂轮周数 (m/min)		2000
  	砂轮转速 (2段)(rpm)	60HZ	1499 : 1600 (标准)
  		50HZ	1508 : 1603 (标准)
  	进给速率		6 m/min
  	行程		砂轮 125 mm
  	最小设定单位		0.001 mm
  尾 座	顶心行程		30 mm
  	顶心		MT.4
  马达	砂轮主轴马达		5HP 4P
  	工作主轴马达		1.5 KW
  	润滑油压马达		1.5KW, (2HP), 4P
  	砂轮油压马达		0.2KW, (1/4HP), 4P
  	冷却液马达		0.2KW, (1/4HP), 4P
  	磁性研屑分离装置马达		0.03KW, (1/25HP), 4P
  	前后滑台马达(X)轴		1.2 KW	1.2 KW
  	前后滑台马达(X)轴		1.8 KW	1.8 KW
  油压系统	润滑油压箱		60 L
  	砂轮油压箱		22 L
  	冷却液箱		100 L
  一般规格	总重 (kgs)		3150	4100
  	装箱尺寸	长 (mm)	3600	4200
  		宽 (mm)	2250	2200
