型号：EMFM 品牌：迪川仪表
应用：智能电磁流量计，是用于测量连续或间断流经封闭管道中导电液体和液固两相流的体积流量。由于它的测量精度不受被测介质的温度、密度、粘度以及电导率（允许最低限以上）变化的影响，选择合适的衬里和电极材料，就可以测量各种腐蚀性（如酸、碱，盐）以及磨擦系数的矿浆等介质流量。因此，被广泛地用于石油、化工、水利、治金、煤矿、供水、环保、食品卫生等领域。
一、概述

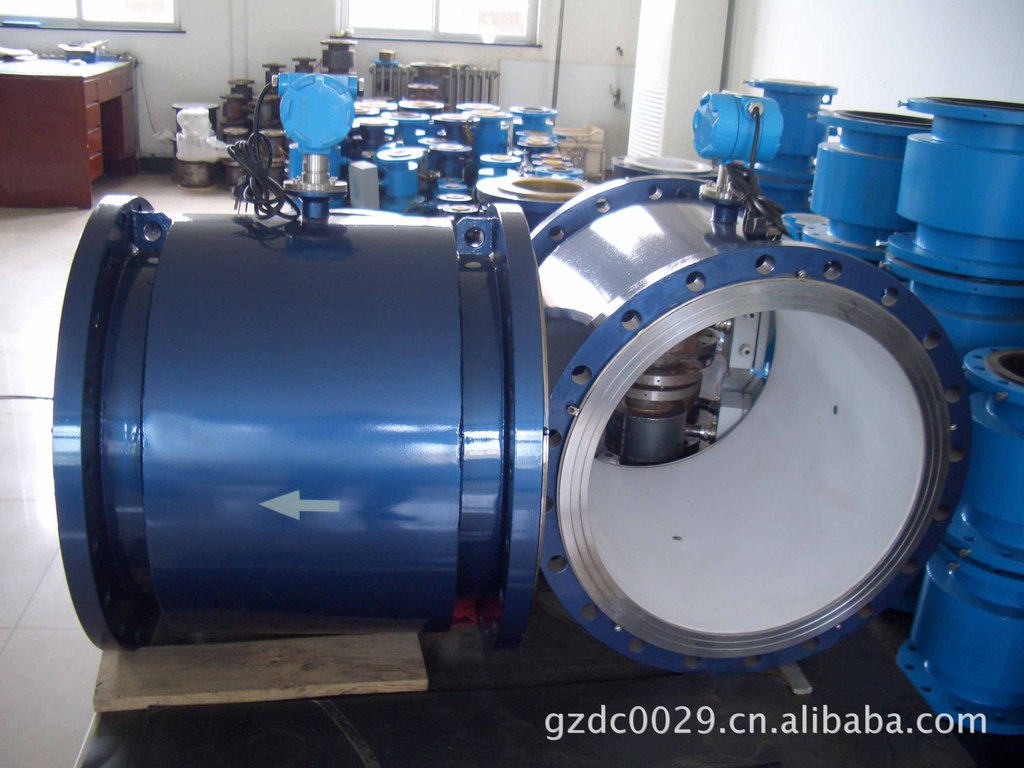

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极延管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E 。电动势 E 正比于磁通量密度 B ，测量管内径 d 与平均流速 v 的乘积。电动势 E （流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。一体式电磁流量计 分体式电磁流量计
二、产品特点
. 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
测量结果与流速分布、流体压力、温度、密度、粘度等物理参数有关。
. 在现场可根据用户实际需要在线修改量程。
. 采用 SMD 器件和表面贴装（ SMT ）技术，电路可靠性高。
. 采用 16 位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
. 全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达 150 ： 1 。超低 EMI 开关电源，适用电源电压变化范围大，抗 EMI 性能好。
. 内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录 16 次掉电时间。（选配）
. 具有 RS485 、 RS232 、 Hart 和 Modbus 等数字通讯信号输出。（选配）
. 具有自检与自论断功能。
. 红外手持操作器， 115KHZ 通讯速率，远距离非接触操作转换器所有功能。（选配）
. 小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。（选配）
三、主要技术参数
. 公称通径系列 DN （ mm ）
管道式四氟衬里： 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600
管道式橡胶衬里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。
. 流动方向：正、反净流量。量程比： 150 ： 1 。重复性误差：测量值的± 0 。 1%
. 精确等级： 0.5 级、 1.0 级（管道式）
. 被测介质温度：普通橡胶衬里： -20 ～ +60 ℃
高温橡胶衬里： -20 ～ +90 ℃
聚四氟乙烯衬里： -30 ～ +100 ℃
高温型四氟衬里： -30 ～ +180 ℃。
. 额定工作压力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,
DN300 ～ DN1200 ≤ 0.6Mpa 。
. 流量测量范围：流量测量范围对应流速范围是 0.1 ～ 15m/s
. 电导率范围：被测流体电导率≥ 5us/cm( 一体式 ) ，大多数以水为成分的介质，其电导率在 200 ～ 800 μ s/cm 范围内，均可选用电磁流量计来测量其流量。
. 电流输出： 0 ～ 10mA 时，负载电阻为 0 ～ 1.5k Ω； 4 ～ 20mA 时，负载电阻为 0 ～ 750k Ω
. 数字频率输出：输出频率上限可在 1 ～ 5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤ 35V 导通时集电极最大电流为 250mA 。
. 供电电源： 85 ～ 265V ， 45 ～ 63Hz 。
. 直管段长度：管道式：上游≥ 5DN ，下游≥ 2DN 。
. 连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB11988 的规定。
. 防爆标志： mdIIBT4 。
. 环境温度： -25 ～ 60 ℃
. 相对湿度： 5% ～ 95%
消耗总功率：小于 20 瓦。
