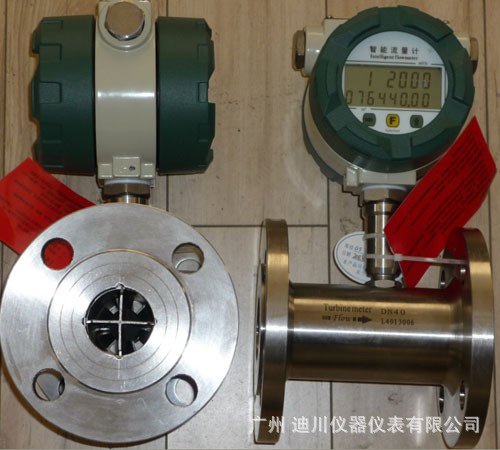

广州涡轮流量计用途：

LWGY涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。

广州涡轮流量计特点：

　◆ 压力损失小，叶轮具有防腐功能。

　◆ 具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。

　◆ 采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。

　◆ 仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。

　◆ 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。

广州涡轮流量计主要技术参数：

　◆ 流量计规格，基本参数和性能指标（见表二）

　◆ 准确度：0.5级、1.0级；

　◆ 使用条件：

　　1、 环境温度-20℃～50℃;

　　2、 相对温度：5%～95%;

　　3、 被测介质温度：-20℃～120℃;

　　4、 大气压力：86Kpa～106Kpa;

　　5、 防爆等级：ibⅡBT4.

　◆ 信号传输距离：传感器至显示器的距离可达1000m。

广州涡轮流量计电气特性：

1、 显示方式：

　（1）LWGY 远传输出型：三线制脉冲输出（配显示仪表）；

　（2）LWY 现场显示型：8位LCD显示累积流量，单位（m3）

　 5位LCD显示瞬时流量，单位（m3/h）

（3）LWGB 远传输出型：二线制4～20mA信号输出（可现场显示瞬时流量）。

2、输出功能：

　　（1）LWGY 型脉冲输出，p-p值由供电电源确定；

　　（2）LWY 型可带脉冲输出或4~20mA两线制电流输出；

　　（3）LWGB 型4~20mA两线制电流输出（可4位数字显示瞬时流量）。

3、供电电源：

　　（1）LWGY：DC5~24V；

　　（2）LWY：3V锂电池安装于仪表内部可连续使用八年以上；

　　（3）LWGB：DC24V。

广州涡轮流量计 仪表结构及安装方式：见（表二）、（图一）、（图二）、（图三）、（图四）

广州涡轮流量计二、产品特点

1.高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

3.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

4.可获得很高的频率信号（3-4kHz），信号分辨力强；

5.范围度宽，中大口径可达1:20，小口径为1:10；

6.结构紧凑轻巧，安装维护方便，流通能力大；

7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；

9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

广东涡轮流量计 基本参数表

型   号    说   明

LWGY/T─    □  □  □  □  □  □  □

公称通径

4标准流量范围0.04～0.25m3/h     宽量程范围为0.04～0.4m3/h

6mm，标准流量范围0.1～0.6m3/h   宽量程范围为0.06～0.6m3/h

10mm，标准流量范围0.2～1.2m3/h 宽量程范围为0.15～1.5m3/h

15mm，标准流量范围0.6～6m3/h   宽量程范围为0.4～8m3/h

25mm，标准流量范围1～10m3/h     宽量程范围为0.5～10m3/h

40mm，标准流量范围2～20m3/h     宽量程范围为1～20m3/h

50mm，标准流量范围4～40m3/h     宽量程范围为2～40m3/h

80mm，标准流量范围10～100m3/h   宽量程范围为5～100m3/h

100mm，标准流量范围20～200m3/h 宽量程范围为10～200m3/h

150mm，标准流量范围30～300m3/h 宽量程范围为15～, 300m3/h

200mm，标准流量范围80～800m3/h宽量程范围为40～800m3/h

类 型   无

基本型， +12V供电，脉冲输出，高电平≥8V低电平≤0.8VA                       4～20mA两线制电流输出，远传变送型

    B                       电池供电现场显示型

    C                       现场显示/4～20mA 两线制电流输出

精度等级    05                  精度0.5级

    10                  精度1级

涡 轮

类 型   W               宽量程涡轮

    S               标准涡轮

1、 仪表安装采用法兰连接、螺纹连接及夹装式；

　　2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20DN，下游直管段应≥5DN（DN为管道内径）。

　　3、传感器应远离外界磁场，如不能避免，应采取必要的措施；

　　4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；

　　5、传感器露天安装时，请做好放大器插头的防水处理；

　　6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。

图一 LWGY—4～10传感器结构及安装尺寸示意图

图二 LWGY—15～40传感器结构及安装尺寸示意图

图三 LWGY—50～200传感器结构及安装尺寸示意图

图四 合理的安装方式

广州涡轮流量计型号及规格说明：

如：LWGY-50-BE：表示口径为50mm, 防爆、夹装式涡轮流量传感器；

　　LWGB-50：表示口径为50mm,涡轮流量变送器。
