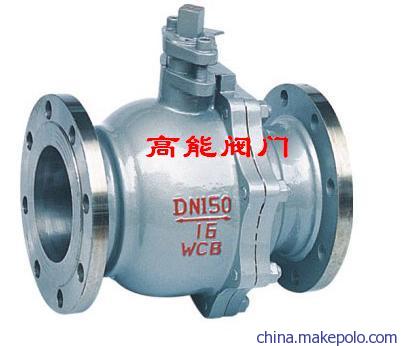

产品简介：
球阀是带圆形孔的球体作启闭件，球体随阀杆转动，以实现启闭动作。
执行标准：GB/T15185-1994
试验标准：GB/T13927-1992
主要性能参数：Main Performance Parameters:
型号 Type | 公称压力 Nominal Pressure （Mpa） | 试验压力Testing Pressure （MPa） | 适用温度 Suitable Temp °C | 适用介质 Suitable Medium |
密封Seal | 壳体Shell |
Q41F-16 | 1.6 | 1.76 | 2.4 | ≤150 | 水、蒸汽 Water, Vapor |
主要部件材料：MainMaterial:
名称Name | 材料Material | 名称Name | 材料Material |
阀体Body | Cast Iron | 球体Ball | WCB |
密封圈Seat | PTFE | 手柄Handle | Q235 |
阀杆Stem | SS416 | 螺母Nut | Q235 |
主要外形尺寸及连接尺寸：Outline Dimensions & Connection Dimensions:
尺寸Size | L | L1 | D | D1 | D2 | H | n-d |
DN15 | 130 | 150 | 95 | 65 | 45 | 90 | 4-14 |
DN20 | 130 | 150 | 105 | 75 | 55 | 95 | 4-14 |
DN25 | 140 | 180 | 115 | 85 | 65 | 100 | 4-14 |
DN32 | 165 | 180 | 140 | 100 | 75 | 105 | 4-18 |
DN40 | 180 | 220 | 150 | 110 | 84 | 110 | 4-18 |
DN50 | 203 | 220 | 160 | 125 | 100 | 190 | 4-18 |
DN65 | 222 | 260 | 185 | 145 | 118 | 130 | 4-18 |
DN80 | 241 | 300 | 200 | 160 | 130 | 140 | 8-18 |
DN100 | 305 | 300 | 220 | 180 | 155 | 180 | 8-18 |
DN125 | 356 | 450 | 250 | 210 | 184 | 200 | 8-18 |
DN150 | 394 | 450 | 285 | 240 | 210 | 220 | 8-22 |
