ETCR2000A+钳形接地电阻仪
一．产品简介
ETCR钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。ETCR钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
ETCR新款钳形接地电阻仪是我公司对老款产品的再次完美升级，新老产品性能对比：
项 目 | ETCR2000（老款） | ETCR2000+（新款） |
产品外观 |
|
|
开机时间 | 自检需6秒，开机时间长容易造成开机错误。 | 自检只需0.5秒，开机瞬间完成。 |
测量范围 | 0.01-1000Ω。 | 0.01-1200Ω，量程更宽。 |
存储数据 | 30组。 | 99组。 |
蜂鸣报警 | 无 | 有。 |
干扰识别 | 无 | 有蜂鸣及NOISE符号闪烁，抗干扰能力强。 |
232接口 | 无 | 可连接RS232接口。 |
功 耗 | 最大100mA。 | 最大50mA，电池使用时间更长。 |
仪表外形 | 机形笨重，外表粗糙，操作费力。 | 外表细致美观，结构更牢固，操作舒适。 |
电池盖板 | 无紧固螺钉，容易造成电池脱落发生事故隐患。 | 有紧固螺钉，安全可靠，电池更换方便。 |
二．技术规格
功 能 | 接地电阻测试、回路电阻测试 |
电 源 | 6VDC（4节5号碱性干电池） |
电阻量程 | 0.01-200Ω |
电阻分辨率 | 0.001Ω |
电阻最高精度 | ±1%±0.01Ω |
数据存储 | 99组 |
报警临界值设定范围 | 电阻：1-199Ω |
声光报警 | “嘟--嘟--嘟--”报警声，报警符号闪烁，按AL键开启、关闭、设置 |
干扰信号识别功能 | “嘟--嘟--嘟--”提示音，NOISE符号闪烁显示 |
工作温湿度 | -20℃-55℃；20％RH-90％RH |
液晶显示器 | 4位LCD数字显示，长宽47mm×28.5mm |
钳口尺寸 | 65mm×32mm |
钳口张开尺寸 | 32mm |
钳表质量 | 1160g (含电池) |
钳表尺寸 | 长、宽、厚：285mm×85mm×56mm |
保护等级 | 双重绝缘 |
结构特点 | 钳形CT |
换 档 | 全自动换档 |
外部磁场 | ＜40A/m |
外部电场 | ＜1V/m |
单次测量时间 | 0.5秒 |
电阻测量频率 | ＞1KHz |
被测电流频率 | 50/60Hz自动 |
电池电压低指示功能 | 当电池电压低于5.3V时，电池电压低符号显示 |
存储数据已满指示 | 存储数据已满99组，闪烁显示“MEM”符号 |
超量程指示 | 超量程指示“OLΩ”、“L0.01”或“OL A” |
自动关机 | 开机约5分半钟仪表将自动关机 |
功 耗 | 开机启动、工作最大电流小于50mA，连续工作约30小时 |
随机附件 | 仪表：1件；测试环：1件；仪表箱： 1件；用户手册、保修卡、合格证：1份 |
单点接地系统
从测试原理来说，ETCR系列钳表只能测量回路电阻，对单点接地是测不出来的。但是，用户完全可以利用一根测试线及接地系统附近的接地极，人为地制造一个回路进行测试。下面介绍二种用钳表测量单点接地的方法，此方法可应用于传统的电压-电流法无法测试的场合。
⑴．二点法

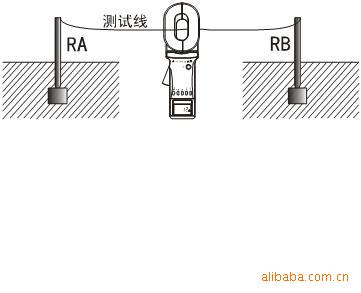

见下图，在被测接地体RA附近找一个独立的接地较好的接地体RB（例如临近的自来水管、建筑物等）。将RA和RB用一根测试线连接起来。
由于钳表所测的阻值是两个接地电阻和测试线阻值的串联值。
RT=RA+RB+RL
其中：RT为钳表所测的阻值。
RL为测试线的阻值。
将测试线头尾相连即可用钳表测出其阻值RL。
所以，如果钳表的测量值小于接地电阻的允许值，那么这两个接地体的接地电阻都是合格的。
⑵．三点法
如下图，在被测接地体RA附近找二个独立的接地体RB和RC。
第一步，将RA和RB用一根测试线连接起来，见下图。用钳表读得第一个数据R1。
第二步，将RB和RC连接起来，见下图。用钳表读得第二个数据R2。
第三步，将RC和RA连接起来，见下图。用钳表读得第三个数据R3。
上面三步中，每一步所测得的读数都是两个接地电阻的串联值。这样，就可以很容易地计算出每一个接地电阻值：
由于： R1=RA+RB R2=RB+RC R3=RC+RA
所以： RA=（R1+R3-R2）÷2
这就是接地体RA的接地电阻值。为了便于记忆上述公式，可将三个接地体看作一个三角形，则被测电阻等于邻边电阻相加减对边电阻除2。
其它两个作为参照物的接地体的接地电阻值为：
RB=R1-RA RC=R3-RA
