TQ210核心板

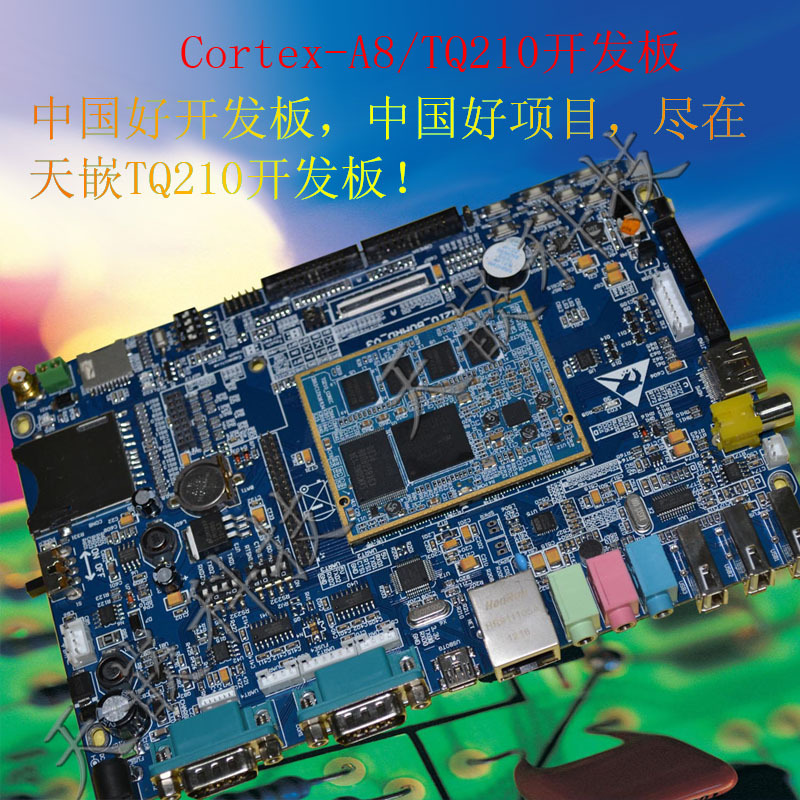

产品图片：
核心板参数介绍：
核心板尺寸 | 63*53*7mm |
核心板层数 | 10层板沉金工艺、布局、布线充分考虑EMC、EMI |
核心板引脚数 | 280pin，采用B2B接口 |
CPU | Samsung S5PV210 Cortex A8 |
主频 | 1GHz |
DDR2 | 1G，DDR2 128M*8pcs |
Nandflash | 1G，SLC（K9K8G08） 可以扩展至2G |
PMU | 采用TI专为210设计的电源管理芯片：TPS659101 |
核心板功率 | 1.5W (5V-300mA) |
1.2、TQ210底板介绍
底板图片介绍：
底板基本参数：
底板尺寸 | 183*131*18mm（不含接口尺寸） |
底板层数 | 2层 |
输入电压 | 12伏电源输入（>=1A） |
底板功率 | 1.2W (12V-100mA) |
底板+核心板功耗（12V-250mA） | 3W |
底板+核心板+7寸屏（12V-550mA） | 6.6W |
Usb OTG | 1路USB_OTG 2.0下载接口 |
Usb Host | 3路USB_HOST 2.0输出 |
SPK功放输出 | 支持3W输出功率（10% THD、5V电源、4欧负载） |
TV out | 支持 |
HDMI | HDMI v1.3,1080p@30fps高清数字输出 |
Audio | MIC、PHONE、LINE、功放接口，板载驻极体话筒 |
10/100M DM9000AEP | |
COM（232、485、TTL） | 2路5线RS232，4路TTL，1路RS485（复用） |
Bus接口 | 支持总线扩展 |
Keypad | 6*6矩阵键盘 |
RTC备用电池 | 支持 |
SD卡座 | 1个 |
T-flash卡座 | 1个 |
WIFI | 支持SDIO WIFI USB WIFI（可选配） |
User key | 8个 |
Beep(Buzzer) | 支持，一路蜂鸣器，PWM输出 |
3G模块 | 支持WCDMA或CDMA（可选配）（可上网、拨打、接听电话，天嵌科技独有功能） |
GPS（含GPS接口） | 支持，MG1613S/MG2217S2（可选配）（广州天嵌特有） |
GPRS模块 | 支持USB接口 |
ADC | 支持,8路12位AD,1路电位器模拟ADC输入 |
PWM | 2路，一路蜂鸣器，PWM输出 |
SPI | 两路SPI接口，支持加速度传感器模块和ZIGBEE模块（广州天嵌独有） |
IIC | 支持三路 |
EEPROM | 板载E2PROM芯片AT24C02 |
JTAG | 10pin（2x5，2.0间距） |
PMU管理按键 | 1个 |
RST复位 | 一路复位按键 |
Camera | 2路，支持CMOS、AV摄像头（流媒体格式）双CMOS摄像头模块接口，支持自动识别（部分系统），支持1080高清，（广州天嵌独有） |
AV in | 支持 |
Bat电池接口 | 板载充电电路及电池供电功能，支持7.4V电池（可选配）（广州天嵌独有） |
User Led | 2个 |
红外IrDA | 1路，支持红外遥控（遥控器可选配）（广州天嵌独有） |
温度传感器 | 1个，温度传感器采集功能 |
POW_OUT接口 | 1个（3.3V）为遥控器等供电 |
LCD类型选择 | 底板支持电容屏/电阻屏自由切换，可接VGA模块，跳线在LCD接口右边（广州天嵌独有） |
