产品规格：宽度2000-7000mm 厚度：1.0-2.0mm 执行标准：GRI-GM17

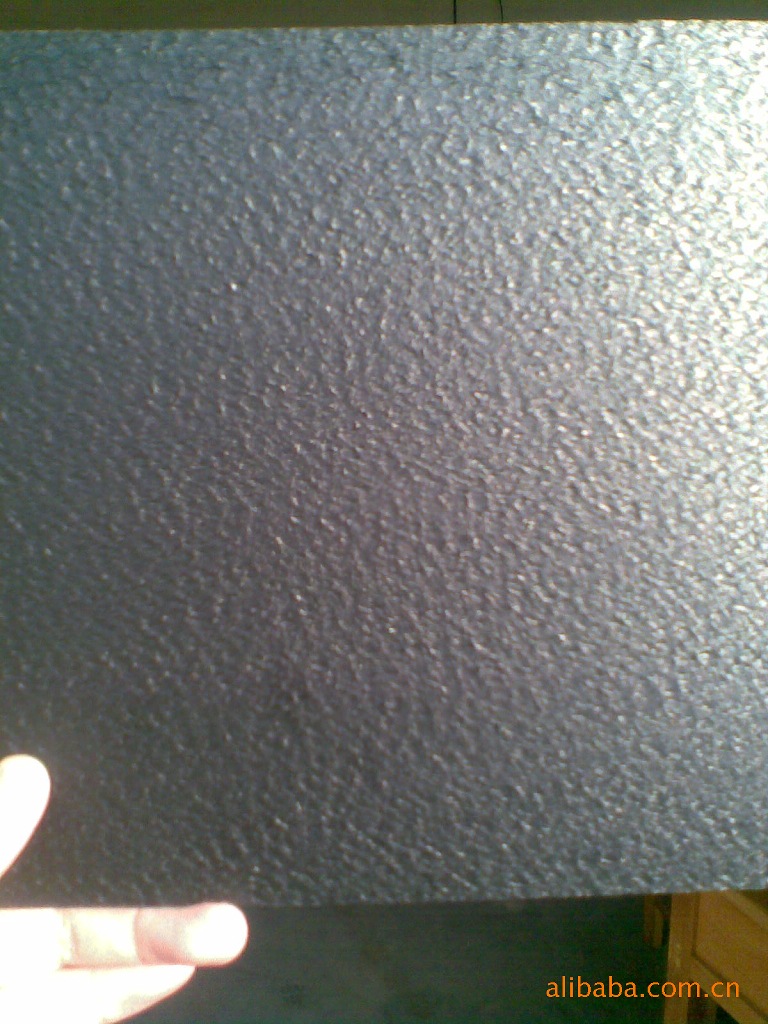

单、双糙面柔软型土工膜是在光面土工膜的基础上进行喷涂而成一种特殊的土工膜。选用特殊的线性低密度聚乙烯（LLDPE）树脂，采用专利技术生产的优质土工膜，表面糙度一般为0.25mm，同时具有多向延伸性能和柔软性。非常适合于不均匀沉降或局部沉降大的工程，由于增加了表面粗糙度，能更好的和其它材料结合，更好的坡度较大的工程。如矿山堆浸场，垃圾填埋封场和其他对材料延伸性能及抗穿刺强度要求高的工程。柔软单、双糙面土工膜和糙面高密度聚乙烯土工膜相比，除具有糙面高密度聚乙烯土工膜的性能外，还可进行一些形状复杂和需要进行变形的环境施工，例如：涵洞、水渠的防水要土工膜弯曲比较大的工程等。这些产品性能指标达到或超过GRI GM17标准。
测试项目 | 测试方法 | 指标 | 测试 频率 |
0.50mm | 0.75 mm | 1.00mm | 1.25 mm | 1.50mm | 2.00mm | 2.50mm | 3.00mm |
最小厚度mm,，测量10次8应大于 | D5994 | nom.(-5%) -10% -15% | nom.(-5%) -10% -15% | nom.(-5%) -10% -15% | nom.(-5%) -10% -15% | nom.(-5%) -10% -15% | nom.(-5%) -10% -15% | nom.(-5%) -10% -15% | nom.(-5%) -10% -15% | 每件 |
糙面高度（1） | GM 12 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 每二件 |
密度≤ | D1505/D 792 | 0.939 | 0.939 | 0.939 | 0.939 | 0.939 | 0.939 | 0.939 | 0.939 | 90,000kg |
断裂强度≥N/mm断裂伸长率≥% | D6693 Type IV | 5 250 | 9 250 | 11 250 | 13 250 | 16 250 | 21 250 | 26 250 | 31 250 | 9,000kg |
2%的弹性模量≥N/mm | D5323 | 210 | 370 | 420 | 520 | 630 | 840 | 1050 | 1260 | 每个配方 |
直角撕裂强度≥N | D1004 | 50 | 70 | 100 | 120 | 150 | 200 | 250 | 300 | 20,000kg |
耐穿刺强度≥N | D4833 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 20,000kg |
多轴抗拉型变≥% | D5617 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 每个配方 |
碳黑含量≥% | D1603 | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 | 9,000kg |
炭黑分布 | D5596 | 注（2） | 注（2） | 注（2） | 注（2） | 注（2） | 注（2） | 注（2） | 注（2） | 20,000kg |
氧化诱导时间OIT≥min标准(OIT)或高压(OIT) | D3895 D5885 | 100 400 | 100 400 | 100 400 | 100 400 | 100 400 | 100 400 | 100 400 | 100 400 | 90,000kg |
85℃烘箱烘烤90天后氧化诱导时间保留率标准(OIT) ≥%或高压(OIT) ≥% | D5721 D3895 D5885 | 35 60 | 35 60 | 35 60 | 35 60 | 35 60 | 35 60 | 35 60 | 35 60 | 每个配方 |
紫外线照射1600小时候氧化诱导时间保留率标准(OIT)或高压(OIT) 应保留率≥% | D3895 D5885 | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
