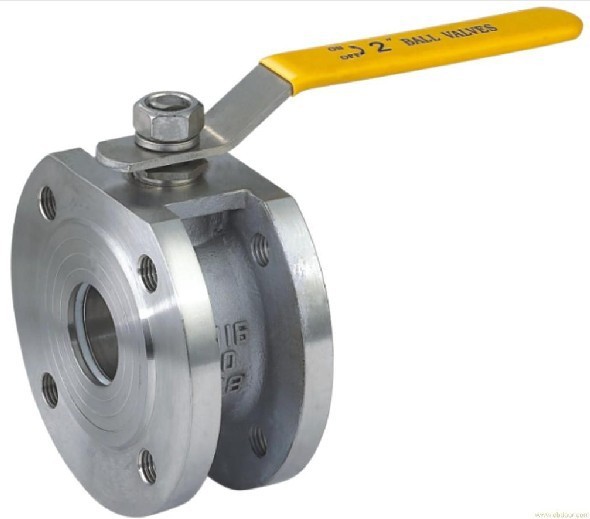

对夹式球阀概述 本产品参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。 用途：对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。 适用介质：水、气、油品、天然气和酸碱腐蚀性介质。 适用温度：-20～150～300℃ 驱动方式：手动、气动、电动等。 公称压力：1.6～2.5MPa 主要零件材料 序号 NO 零件名称 材质 1 阀体 不锈钢CF8M/CF8 碳钢WCB 2 球 不锈钢316/304 不锈钢SS304 3 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE 4 阀杆 不锈钢316/304 不锈钢SS304 5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE 6 定位锁 不锈钢304 不锈钢SS304 7 手柄 不锈钢304 不锈钢SS304 8 阀杆螺母 不锈钢304 不锈钢SS304 9 填料压盖 不锈钢304 不锈钢SS304 10 手柄套 塑料 塑料 11 密封瓶帽 不锈钢316/304 不锈钢SS304 12 垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE



主要尺寸

单位：mm

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"
d	15	20	25	29	38		62	76	92	110	145	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3

明：本文中所有文字、数据、图片均只适用于参考，GL11H-16 内螺纹联接Y型过滤器性能参数、结构尺寸参数、价格等详情，请联系我们，电话：0577-86880118

---

专业制造、专业服务，凯豪阀门为你创造更多价值

不断提升服务质量，精益求精，“诚信的服务”是凯豪永恒的主题。凯豪严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

凯豪阀门产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

凯豪阀门售前服务

产品介绍，技术交流，非标产品设计，疑难解答

凯豪阀门售中服务

1. 守信合同，保证及时供货，随时保持与客户联系
2. 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

凯豪阀门售后服务

1. 凯豪阀门产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
2. 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
3. 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
4. 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高凯豪的服务质量

---

凯豪阀门订货流程

1. 客户采购清单请传真至 0577-86880118-801，或来电咨询 18757753995。
2. 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3. 具体商定：交货期、特殊要求等事宜。

凯豪阀门订货须知

1. 客户对产品有特殊要求，须在订货合同中提供以下说明：
   1. 对夹式球阀结构长度
   2. 对夹式球阀连接形式
   3. 公称直径、全通径、缩径、管道尺寸
   4. 运用介质及温度、压力范围
   5. 实验、检验标准及其他要求
2. 本场可根据客户特殊要求配置各类驱动装置。
3. 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
