专业型扭矩扳手 指针式扭力板手 带表扭矩板手 大小规格可选
一、用途和适用范围 |
TLB型扭矩扳手是一种用于螺纹紧固件扭矩测量的仪表指示器，可在量程范围内任意进行检测。适用于度要求高的紧固件扭矩测试。
１、使用前，必须首先调整零位！

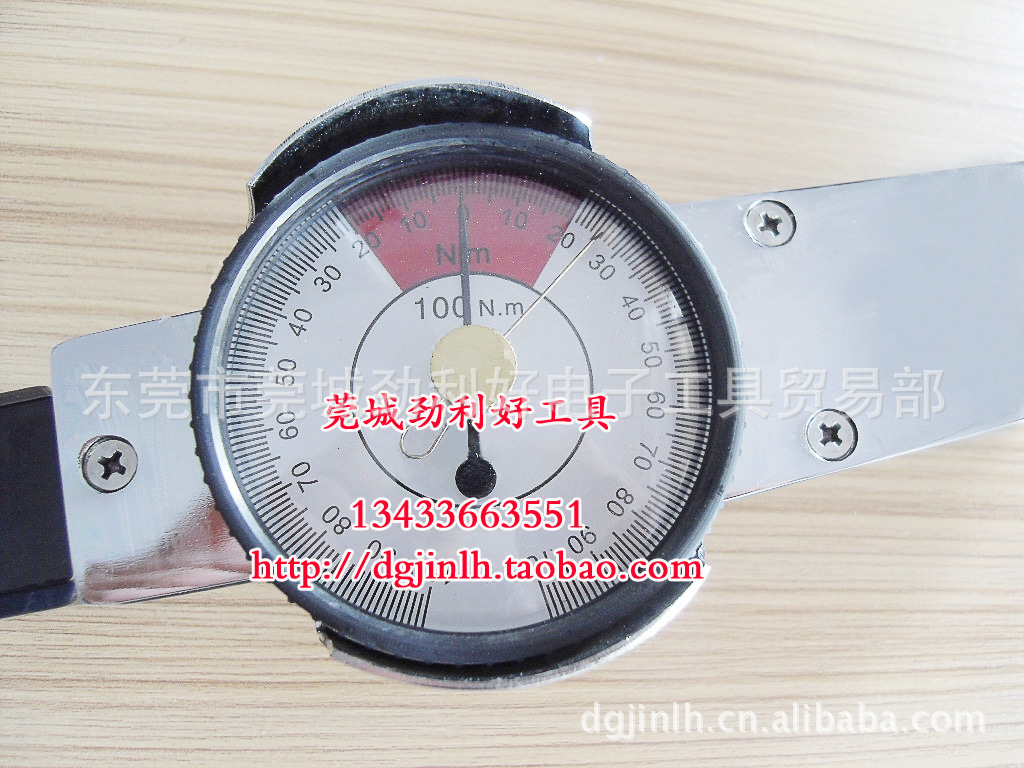

（１）、右旋使用时，逆时针旋转表盘上方的旋扭，使红色从动指针与黑色主动针靠紧；旋转表壳，使从动指针向表盘扭矩刻线的零位。
（２）、左旋使用时，顺时针旋转表盘上方的旋扭，使红色从动指针与黑色主动针靠紧；旋转表壳，使从动指针指向表盘扭矩刻线的零位。
２、使用时，应缓慢平稳地施加拧紧力，直至从动指针向所需的扭矩值。
３、停止施力后，主动指针自动回复至零位，从动指针仍停留在指示的刻度值上，并可准确读出扭矩数值。旋转表盘上方的旋扭，使从动指针也回复到零位，即可进行下一次使用。 |
二、技术参数 |
扭矩范围
（N.m） | 传动方榫
尺寸（mm） | 外形尺寸
（长×宽×高） | 重 量
（kg） | 精度
（≤） | 标尺刻线
分度（N.m） | 0-1 | 6.3×6.3 | 310×72×57 | 0.8 | ±3% | 0.01 | 0-3 | 6.3×6.3 | 310×72×57 | 0.8 | ±3% | 0.03 | 0-6 | 6.3×6.3 | 310×72×57 | 0.8 | ±3% | 0.06 | 2-10 | 6.3×6.3 | 310×72×57 | 0.8 | ±3% | 0.1 | 4-20 | 6.3×6.3 | 310×72×57 | 0.8 | ±3% | 0.2 | 6-30 | 12.5×12.5 | 310×72×70 | 0.8 | ±3% | 0.3 | 10-50 | 12.5×12.5 | 310×72×70 | 0.8 | ±3% | 0.5 | 20-100 | 12.5×12.5 | 310×72×70 | 0.8 | ±3% | 1 | 40-200 | 12.5×12.5 | 600×72×75 | 1.5 | ±3% | 2 | 60-300 | 20.0×20.0 | 800×72×82 | 2.0 | ±3% | 3 | 100-500 | 20.0×20.0 | 800×72×82 | 2.5 | ±3% | 5 | 200-1000 | 20.0×20.0 | 840×72×115 | 3.0 | ±3% | 10 | 400-2000 | 25.0×25.0 | 905×80×115 | 3.5 | ±3% | 20 | 1600-4000 | 25.0×25.0 | 905×80×115 | 5.0 | ±3% | 40 | 3200-8000 | 38.0×38.0 | 905×160×160 | 42.0 | ±3% | 80 | 4000-10000 | 48.0×48.0 | 905×200×200 | 45.0 | ±3% | 100 |
执行标准GB/T15729-2008 |
|
三、注意事项 |
1请勿随意拆装，敲击，以免影响产品精度。
2、表盘外圈等为塑料件，避免与高温接触以免损坏。
3、不得超过扭矩范围使用。
4、本产品可双向使用，但不充许用来松动紧固件，防止由于过载而影响示值精度。 5,每使用5000次左右或购置一年,必须进行检验校正. 6,本公司所有产品终身免费校检,维护,及7天包换制. |
