一、安全注意事项

1、本设备须有良好的接地。

2、本设备工作电压为AC 220V/50HZ，切勿接入其他电压电网，否则会使设备无法正常工作或烧毁控制箱内部电器。

3、本设备控制箱内部有电，非专业人员不得擅自打开，以免有触电危险。

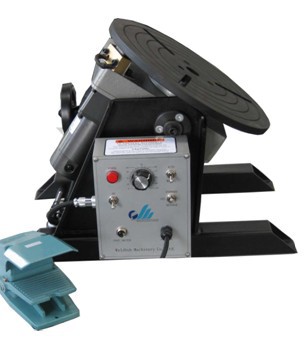

二、产品概述

本产品主要针对各种金属产品圆周焊接的一种辅助设备。它主要是将规则圆周焊的产品以夹具固定于转盘的盘面同一圆心上，再配以焊接设备而进行圆周焊接。本机操作简单，稳定性能好，移动方便，是圆周焊的理想设备。

三、产品主要技术参数

1、输入电压：220V/50Hz单相

2、水平承重：150KGS

3、垂直承重：90KGS

4、盘面尺寸：?350MM

5、倾斜范围：0~ 90°

6、倾斜方式：手动

7、盘面转速：0.6-5RPM/min

8、功能：正、反、调速、倾斜（盘面）

9、煞机功能：有

10、机台尺寸（mm）：L530*W495*H336

四、设备的结构及工作原理

本机主要以电器控制箱、左右侧板、法兰盘、驱动箱体、蜗轮蜗杆、手动锁紧装置、驱动马达、减速机、接地装置几个主要部分组成。

1、本机采用台湾进口的直流马达（具刹车功能），无惯性定位的问题。

2、本机转盘轴心采用中心轴承孔.

3、盘面采用球墨铸铁，具有不变形、中间配有装夹具时用的卡槽。

4、本机盘面倾斜机构采用蜗轮蜗杆设计，角度调整容易，倾斜角度准确。

5、接地组采用铜合金碳刷组成，使焊接时不易断弧。

五、产品安装与调试

1、本机两侧板底部配有四个螺丝定位孔。

2、将本机接地铜块与焊机母材线确实接牢。

3、检查电源入力是否和本设备标示电压一致，确定后，再将所焊工件固定于盘面，确保产品的同心度，调整焊枪及所焊接工件对应位置。

4、根据工件所需焊接角度，将盘面用手轮调节至所需角度。

5、调整完位置后，将焊机连动线一端与控制箱连接，另一端与焊机开关控制部分连接，再接通电源方可进行焊接。

六、产品的操作与使用

（1）电源指示灯（2）焊接速度     （3）自动/手动开关

（4）电源开关 （5）正转/停止/反转（6）脚踏开关（7）电源入力

1、电源指示灯

电源指示灯，指示电源入力；

2、焊接速度

速度调整VR，调节VR可调整转盘速度；

3、自动/手动开关

自动，即自动旋转；手动，踩下脚踏旋转，放开脚踏停止；

4、电源开关

控制电源入力，“ON”为运行“OFF”为停止。

5、正转/停止/反转

控制设备顺时针运行或停止或逆时针旋转；

6、脚踏开关

连接脚踏开关，在“手动”时脚踏有效；

7、电源入力

需可靠接地。
