1/73VL 塑壳断路器（至 1600A）
通用数据

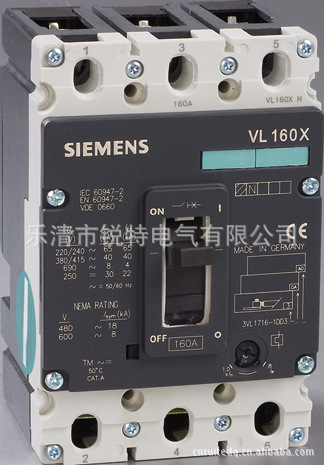

SENTRON VL160 - VL630 断路器
电流回路布置、触头配置和分断机构布置均与 SENTRON VL 160X

系列断路器相同。
SENTRON VL160 - VL630 脱扣器具有以下特点：
• 提供有热磁式脱扣器和电子式脱扣器。
• 热磁式脱扣器的过载脱扣器和短路脱扣器均可调整。
SENTRON VL800 - VL1600 断路器
电流回路布置和分断机构布置与 SENTRON VL160X - VL630 系列
断路器相同。
SENTRON VL800 - VL1600 断路器系列只有电子式脱扣器。
对于所有配有电子式脱扣器的 SENTRON 3VL 系列断路器来说，电
流互感器与脱扣器置于同一外壳中。 它们将一个与负荷电流成正
比的信号提供给电子式过电流脱扣器。
所有带有电子脱扣器的 SENTRON 3VL 断路器都可测量实际 r.m.s.
电流。这是一种最为精确的测量方法。 以这种方式测量可确保当
配电系统中有谐波时能够精确地测量电流值。
过电流脱扣器系统
客户可以使用专用工具更换过电流脱扣器系统。
如果在断路器中已安装电子式过电流脱扣器，则建议使用 3VL9
000-8AK00 功能测试仪进行测试。
1. SENTRON VL160X - VL630 断路器的过电流脱扣器系统 - 热磁式
过电流脱扣器和短路保护脱扣器均是借助双金属或电磁线圈来实
现的。 这些脱扣器可提供整定值固定型和整定值可调型。
线路保护用 4 极断路器具有两种过电流脱扣器，一种是可在所有
4 极中提供过电流保护，另一种是在第 4(N) 极中不带过电流保
护。 根据规格的不同，断路器中第 4(N) 极的脱扣器可整定在三相
主电路电流 60% 或 100%。
起动器组合用断路器通常与电动机型接触器和匹配的过载继电器
组合使用。
负荷隔离开关配有一个集成的短路自保护系统。因此，无需使用
后备熔断器。
负荷隔离开关没有过载保护功能。 4 极负荷隔离开关在第 4(N) 极
中不设有短路脱扣器。
2. SENTRON VL160 - VL1600 断路器的电子式过电流脱扣器 ETU
电子式过电流脱扣器系统由下列部件组成：
• 3 个电流互感器
• 带微处理器的电子测量装置
• 内部电源，无需外部辅助电压
• 脱扣线圈
线路保护用 4 极断路器具有两种过电流脱扣器，一种是可在所有
4 极中提供过电流保护，另一种是在第 4(N) 极中不带过电流保
护。
根据规格的不同，第 4(N) 极中的脱扣器整定在三相主电路电流的
50%，以便保证导电截面减小的 N 极的安全。 对于 LCD ETU 脱扣
器， N 极保护可从 50% 调整到 100%，或者关断。
SENTRON VL160 和 VL250 的脱扣线圈安装在左侧附件盒中。
电子式过电流脱扣器的保护功能无需辅助电压进行维护。 电子式
脱扣器通过断路器内部电流互感器进行供电。
电子脱扣器必须通电以便进行参数设置。 此时至少需要断路器额
定电流 In 的 20% 的负载电流。如果没有该负载电流，则需要通过
3VL9 000-8AP00 电池或 3VL9 000-8AK00 功能测试仪提供辅助电
源。 对于具有通讯能力的断路器，其脱扣器通过 COM10 进行供
电。
在电子式过电流脱扣器模块的输出处设有一个脱扣电磁线圈。在
发生过载或短路时，该脱扣电磁线圈使断路器脱扣。
RCD 模块
• 易于安装
• 用于 SENTRON VL160X 断路器的侧向组件安装配件，符合标准
DIN 50023，订货号3VL9 112-5GB30/ 3VL9 112-5GB40
• 使用脱扣按钮启动被测集成 RCD 模块的功能
• 突出复位/ 脱扣按钮（防止断路器在复位/ 脱扣按钮复位之前
重新合闸）
• 断路器远程脱扣回路无需其它外部电源（SENTRON VL160 -
VL400 断路器）
• LED 显示，对 RCD 模块进行可视化监控
- 绿色
≤ 25 % IΔ of IΔn
- 绿色 + 黄色
25 % < IΔ = 50 % X IΔn
- 绿色 + 黄色 + 红色
IΔ ≥ 50 % X IΔn
• 用于 VL160 - VL400 的 RCD 报警开关（转换触头），可指示
RCD 模块的脱扣动作
• 690 V AC 应用
• “切断电源功能”可进行电气性能测试，无需拆除电缆
• 增设 RCD 模块不会影响断路器的功能特性
• 内部电源，无需外部电压
（电路图部分参见1/91）。
缩写（功能）
L、S、I、N、G 命名根据标准 IEC 60947-2 附录
