承印材料

 主要部分的说明

放卷部

结构:

1. 双工位独立控制系统采用磁粉制动器自动张力控制

2. 卷料的安放采用气胀轴

规格:

1. 卷料的纸芯最大宽度800mm

2. 最大放卷径Φ600mm

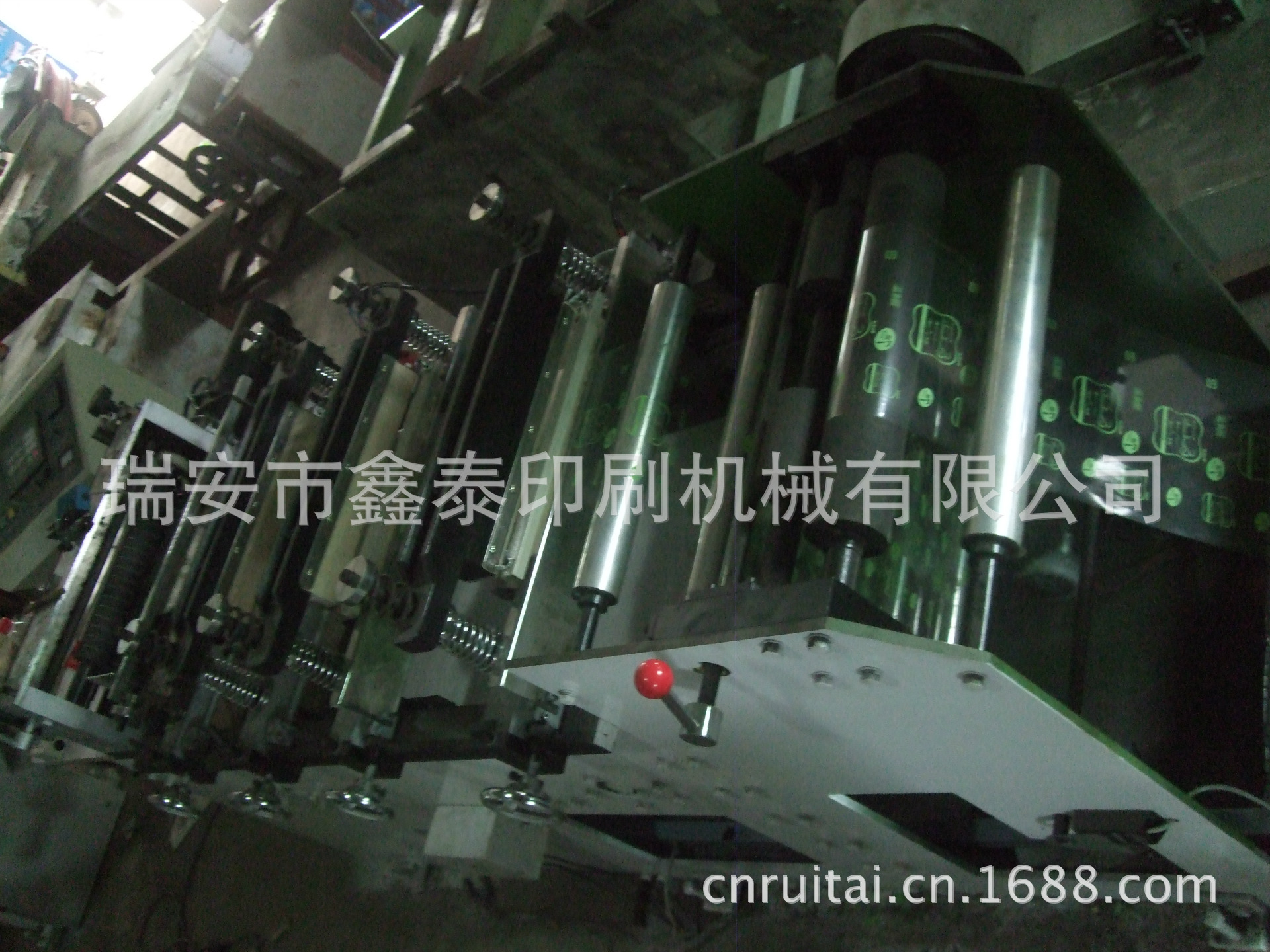

印刷部

结构:

1. 采用无轴装版形式,横向安装尺可保证版辊的初始位置统一

2. 压印辊为通轴式,可进行快速更换

3. 压印辊下压结构为摆臂式，与一导辊协同动作，保证下压、上升所产生的料长变化为最小

4. 刮墨刀压力，高度平行度，任意调速横向往反复窜动

5. 墨斗为自回流开放式，上下升降手动调整

6. 补偿辊为摆臂式

规格:

1. 压印辊Φ120mm
聚氨脂 邵尔（A）70°-75°

2. 刮刀窜动：±5mm

3. 重型三方位刮刀

特点:

1. 压印辊、导向辊联动下压结构有利于延伸率大或无延伸率的料膜印刷

2. 三方位刮刀调节可营造最好的刮刀位置角

3. 横向对版初期安装之后快速进入对版控制

干燥部

结构:

1. 智能化的连续恒温控制

2. 风插式全封闭的烘箱

3. 喷嘴为扁口长风嘴

4. 热源为电加热

5. 箱体开合为手动单向开合

规格:

1. 箱内的料长约1100mm

2. 风速45m/s

3. 喷嘴：8个

4. 回热风率：0-50%

5. 最高温度控制精度：±2℃

6. 风机功率1.1KW/组

特点:

1. 在整幅面有旋风布局，由里及表的干燥，不产生水泡现象

2. 单组自动恒温控制，有利各色的印刷

3. 大风速高流量可营造低温度高风速的烘干方式

出料牵引

结构:

1. 双辊对滚式，钢、柔组合

2. 钢辊为动力辊，由单独电机驱动

3. 钢辊轴的动力由力矩电机完成

4. 柔辊的离合，压力的调整手动完成

规格:

1. 钢辊Φ120mm

2. 柔辊Φ125mm，聚氨脂
邵尔（A） 65°-70°

3. 驱动用力矩马达

特点:

1. 钢柔辊的结合,张力区段划分有保证

2. 张力控制，与主机联动，操作简单

收卷部

结构:

1. 主动收卷形式

2. 传动采用力矩电机

3. 卷料的安放采用气胀轴

规格:

1. 卷料的纸芯最大宽度800mm

2. 最大放卷径Φ600mm

机架及走料部

结构:

1. 整体的高强度低应力铸铁墙板

2. 组合模块化的设计

规格:

1. 墙板厚度60mm

2. 每色间距 1m

3. 导辊Φ100mm、Φ80mm，平衡量为外径处≤5g

4. 导辊长830mm

主传动部

结构:

1. 主动电机拖动，通轴传递动力到各机组

2. 主机变频驱动

规格:

1. 传动用轴：Φ40mm

随机配备

1. 工具及工具箱: 1组

2. 梯子: 1套

3. 空气压缩机: 1台

4. 胶辊: 1套

5. 油墨泵: 1套

6. 顶板套: 4 套

7. 墨盘: 1 套

8. 搅墨棒: 1套

主要配置清单
