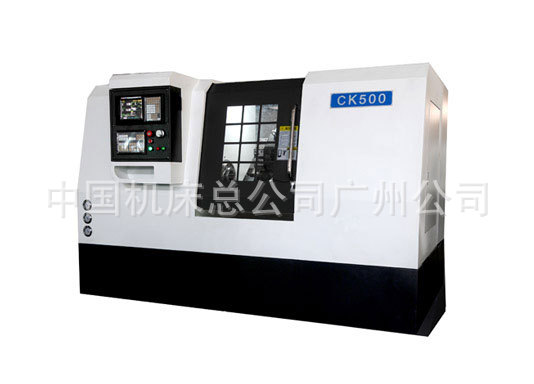

斜床身数控车床CK500
| 斜床身数控车床系列（III） |
| 项目 | 参数规格 | CK500 |
| 加工范围 | 床身回转直径 | Φ520mm |
| 加工直径（盘类） | Φ480mm |
| 加工直径（轴类） | Φ300mm |
| 加工工件长度 | 500mm |
| 棒材通孔直径 | Φ65mm |
| 顶尖距 | 550mm |
| 行程及最快进给 | X轴有效行程 | 280mm |
| Z轴有效行程 | 550mm |
| X/Z轴快速移动率 | 10/12m/min
（硬轨） | 20m/min
(线轨） |
| X/Z轴伺服电机 | 10NM/10NM |
| 主轴 | 主轴鼻端型式 | A2-8 |
| 主轴通孔直径 | Φ82mm |
| 主轴最高转速 | 2500rpm |
| 推荐使用伺服电机 | 11KW |
| 卡盘及回转油缸规格 | 10寸 |
| 加工精度 | X/Z轴重复精度 | ±0.005mm |
| X/Z轴定位精度 | ±0.008mm |
| 液压尾座 | 尾座套筒规格 | MT-5 |
| 尾座行程 | 80mm |
| 尾座压力范围 | 8～25Pa |
| 尾座移动方式 | 鞍座带动/液压锁紧 |
| 机台结构形式及配件规格 | 床身结构形式 | 45度整体斜床 |
| 滑轨形式 | 硬轨/线轨 |
| X轴丝杆直径/螺距 | Φ32mm/10mm |
| Z轴丝杆直径/螺距 | Φ40mm/10mm |
| 刀柄规格 | 口 25*25 |
| 镗刀杆规格 | Φ32mm |
| 选配项 | 控制系统 | 选配 |
| 刀塔（刀位） | 80-12T（三圆一方） |
| 外形尺寸 | 长*宽*高 | 2600*1670*1670 |
| 重量 | 3800Kg |
