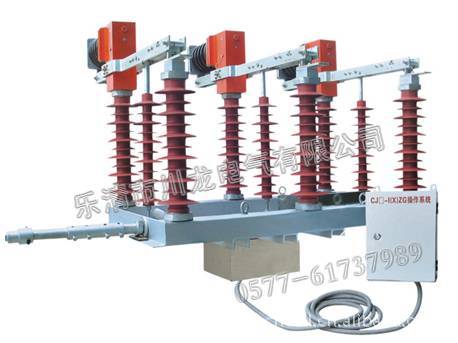

产品图片
FZW32-12(40.5)柱上负荷真空开关，
FZW32-40.5，FZW32-12/630-20，VDZ -24/630-25，FZW32-12/1000-20，FZW32-12/1000-25，FZW32-12/1250-20，FZW32-12/1250-25，FZW32-12/1250-31.5，FZW32-12/1600-31.5，FZW32-12/1600-31.5，FZW32-12/2000-31.5，FZW32-12/2000-40，FZW32-12/2500-31.5，FZW32-12/3150-40
一、概述
FZW32-12D/T630-20型户外高压隔离真空负荷开关及FZW-40.5D/T1250-25型户外高压隔离真空负荷开关（以下简称负荷开关），各项技术性能指标达到GB3804和IEC标准，适用于三相交流50HZ、额定电压12KV及40.5KV的供电网络中,广泛用于农网、城网及铁路等配电线路的改造，尤为适用于频繁操作场所。1。2负荷开关是由隔离刀和真空灭弧室组成，隔离刀承担了合闸和分闸时绝缘作用，真空灭弧室承担熄火电弧的作用，无爆炸危险、不须检修、开断能力大、电寿命长、隔离刀与三相真空灭弧室联动，分闸时有明显的断口，安全可靠。
安装方式：FZW32-12D以单杆式、手动操作为主，也可采用电动或远程遥控操作，而FZW-40.5D以双杆式、电动操作为主，也可采用手动或远程遥控操作。
隔离刀是由弹簧过中机构进行合分闸操作的，过中弹簧提供了隔离刀合闸时所需的能量，并保证真空灭弧室在分闸时熄灭电弧而不受人为因素的影响，真空灭忽在隔离刀的分闸过程中，有快速机构提供灭弧室的分闸速度。隔离刀的三相联动操作确保了灭弧室的分闸同期性。
二、正常使用条件
a)海拔：不超过1000m；
b)周围空气温度：上限+40℃，下限-30℃；
c)相对湿度：日平均值不大于9%，月平均值不大于90%；
d)风压：不超过700Pa（相当于风速34m/s）；
e)空气污秽程度（等级）；不大于III级；
f)覆冰：不超过10级；
g)无经常性剧烈振动的场所。
三、主要技术参数
序号 名称 单位 数据
FZW32-12D/T630-20 FZW□-40.5D/T1250-25
1 额定电压 KV 12 40.5
2 额定频率 HZ 50
3 额定电流 A 630 1250
4 额定有功负载开断电流 630 1250
5 额定闭环开断电流 630 1250
6 5%额定有功负载开断电流 31.5 62.5
7 额定电缆充电开断电流 10 25
8 额定空载变压器开断容量 KVA 1600 -
9 额定开断电容量组电流 A 100 -
10 1min工频耐压 真空断口 KV 42 48
相间、相对地 42 95
隔离断口 48 110
11 雷电冲击耐压（峰值） 相间、相对地 75 185
隔离断口 85 215
12 4s额定短时耐受电流（峰值） KA 20 25
13 额定峰值耐受电流 KA 50 63
14 额定短路关合电流（峰值） 50 63
15 机械寿命 次 10000 1000
16 真空灭弧室触头允许磨损厚度 mm 0.5 0.6
17 手动操作力矩 N.m ≤200 ≤300
18 真空灭弧室机械调整参数 触头开距 mm 5±1 13±1
平均分闸速度 m/s 1.1±0.2 1.4±0.2
三相分闸同期性 ms <5 <5
三相合闸同期性 <2 <2
带电体之间及相对地距离 mm >200 >420
辅助回路电阻 µΩ ≤400 ≥400
19 隔离刀机械调整参数 隔离刀正压力 N 300±50 500±50
触力最后分离点到静触头距离 mm >180 >420
回路电阻（进、出线端） µΩ ≤150 ≤150
机械寿命 次 10000 1000
