简单介绍：

DH(V)单级双吸式离心泵，与其它类型的泵相比寿命长、效率高、结构合理、运行成本低、安装及维修方便、

型号说明：

DH(V)-150-259-71-O

DH(V):DH单级双吸卧式离心泵、DV单级双吸立式离心泵

150-进口口径

259-额定流量

71-额定扬程

“O”表示原型、即叶轮外径未经过切割，没有标注“O”表示原型叶轮经过切割。

工作范围：

功率：2.2-1120KW

口径：125-500MM

扬程：6.4-165M

流量：35-3778m³/h

材质：FC200

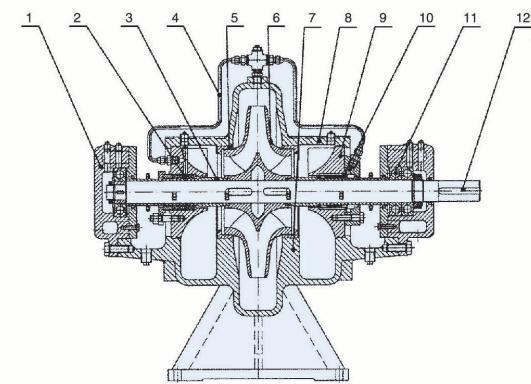

DH(V)单级双吸式离心泵结构简图：

用途：

DH(V)型泵适用于输送不含固体颗粒及温度不超过130℃的清洁液体。

1.暖通空调冷却水循环

2.工厂、矿山、城市给排水

3.电站、水利工程及农田灌溉

4.消费系统、船舶工业，石化行业

结构说明：

DH(V)系列泵为单级双吸轴向中开蜗壳式离心泵，可以卧式或立式安装。卧式泵的电机可以根据需要放在泵的右端或左端。泵的吸入口和排除口均在泵轴线下方呈水平方向。检修时只需要打开泵盖，不用拆卸管路和电机，即可取出转子进行维修。

泵体：

泵体的设计压力为1.7MPa和2.5MPa。为了满足世界各国的不同标准，泵的进出口法兰可按GB/ISO/DIN/ANSI及JIS等标准选出。泵的进出口法兰均在泵体上，维修事不用拆卸系统管路只需要打开泵盖，即可取出转子进行维修。部分高扬程泵采用双蜗壳设计，以减小径向力，从而延长机封和轴承的使用寿命。

泵盖

采用加厚法兰，用较长预紧螺栓与泵体连接。中开面无泄漏。泵盖可以自动校正，便于安装维修。

叶轮：

优秀水力设计软件设计的高效率双吸叶轮，叶轮进口面积大，进口无涡流，运转平稳，损耗低，噪声低，泵体和叶轮均可配密封环，延长叶轮的使用寿命。对叶轮进行平衡，确保泵运行平稳，无振动。

轴：

泵轴完全密封，不接触介质。无腐蚀。使用寿命长，轴颈较粗。轴承间距离较短，无振动，从而增加轴的刚度，延长机械密封和轴承的使用寿命：转子部件转配时无需调整，应用碟形弹簧预应力装配。转子部件拆装方便。

轴承体：

轴承体设有冷却腔，可以满足输送≦130℃的介质;卧式泵驱动端采用双列深沟球轴承，立式泵驱动端采用双列角接触轴承，承受泵的残余轴向力。保证泵运行平稳；采用油脂润滑，也可以采用封闭式的轴承，轴承设计寿命在10万小时以上。

轴封：

采用软填料密封或机械密封（非平衡型），机封不受旋转方向限制。、

安装方式：

有两种安装方式---水平安装和立式安装立式安装可以大大减少占地面积。
