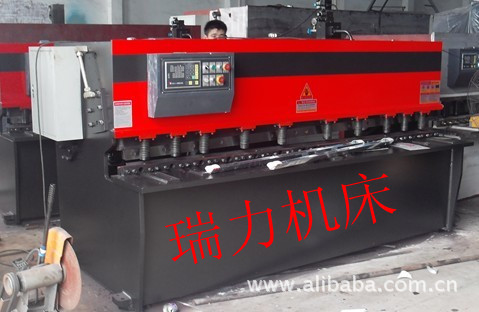

瑞力机床】【安徽】QC12K-16×2500液压剪板机马鞍山瑞力精工“QC12Y系液压数显摆式剪板机”采用德国技术进行内应力消除。整体框架采用打砂方式除锈,并喷有防锈漆。
采用钢板焊接结构，机身采用整体钢板焊接结构，具有良好的强度、刚度及抗振性。
一、性能特点
1. 矩形下刀片，可使用四个刃口剪切，延长了刀片的使用寿命。
2. 工作台面上设有辅助刀座,便于刀片作微量调节。
3. 工作台面上装有送料滚球，操作轻便。
4. 刀片间隙调整采用无极调整机构，适应不同板厚及材质的剪切需要。
5.调整剪切行程、既可提高加工效率，又可实现分段剪切功能。
6.剪切次数自动计数，减少了繁琐的清点工作。
二、液压系统
1.先进的集成式液压系统，减少了管路安装，保证了机床运行中高度的可靠性和安全性。
2.压料机构：出安装在机架前面支承板上的若干个压料油缸进油后，压料头在克服拉力弹簧的拉力后下压，压紧板料。在剪切完成后，借助于拉力弹簧的拉力而复位。压料力的大小随被剪切板厚度的增加而增大。
后挡料的调节由伺服电动机驱动,经齿轮减速后由滚珠丝杆传动。
三、主要零件配套
1.液压系统                     上海华顺
2.密封元件                     台湾鼎基
3.电器元件                     施耐德（欧姆龙）
4.伺服电机                     日本安川
5.滚珠丝杆                     台湾

型号可剪板厚
（mm）可剪板宽
（mm）剪切角材料强度
（N/mm）后挡料调节范围（mm）行程次数
（次/分）主电机功率（Kw）重量
（Kg）外形尺寸
L×W×H（mm）
QC12Y-4×2500液压摆式剪板机4 2500 1°30′ ≤450 20-500 16 5.5 5000 3040×1610×1620
QC12Y-4×3200液压摆式剪板机4 3200 1°30′ ≤450 20-500 13 5.5 6000 3840×1610×1620
QC12Y-4×4000液压摆式剪板机4 4000 1°30′ ≤450 20-600 10 5.5 7000 4600×1700×1700
QC12Y-4×6000液压摆式剪板机4 6000 1°30′ ≤450 20-600 5 7.5 16000 6460×2100×3200
QC12Y-6×2500液压摆式剪板机6 2500 1°30′ ≤450 20-500 15 7.5 6000 3040×1610×1620
QC12Y-6×3200液压摆式剪板机6 3200 1°30′ ≤450 20-500 12 7.5 7000 3840×1610×1620
QC12Y-6×4000液压摆式剪板机6 4000 1°30′ ≤450 20-600 9 7.5 8300 4620×1750×1700
QC12Y-6×6000液压摆式剪板机6 6000 1°30′ ≤450 20-800 5 18.5 18500 6480×2100×2300
QC12Y-8×2500液压摆式剪板机8 2500 1°30′ ≤450 20-500 14 7.5 7000 3040×1700×1700
QC12Y-8×3200液压摆式剪板机8 3200 1°30′ ≤450 20-500 8 7.5 7500 3860×1700×1700
QC12Y-8×4000液压摆式剪板机8 4000 1°30′ ≤450 20-600 8 11 8500 4640×1700×1700
QC12Y-8×6000液压摆式剪板机8 4000 1°30′ ≤450 20-800 8 18.5 20000 6480×2100×2350
QC12Y-10×2500液压摆式剪板机10 2500 1°30′ ≤450 20-500 10 7.5 7300 3040×1700×1700
QC12Y-10×3200液压摆式剪板机10 3200 2° ≤450 20-500 10 7.5 8000 3860×1700×1700
