型号

额定功率 (W)

阻值范围

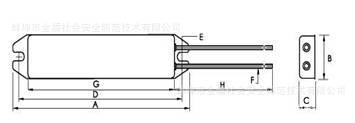

外形尺寸 (mm)

A

B

C

D

E

F

G

H

RXL60

60W

1～10KΩ

100

30

13

90

4.5

0.75mmm2

75

300

RXL80

80W

1～10KΩ

150

34

21

140

5

0.75mmm2

125

300

RXL120

120W

1～10KΩ

182

42

21

172

6

0.75mmm2

150

300

特性

试验方法

性能要求

电阻温度系数

JIS-C-5202 5-2

≤±200×10-6/℃

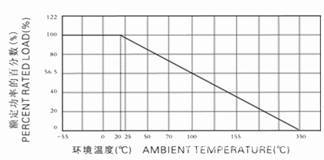

额定功率

JIS-5202 5-4电阻器施加额定功耗的电压，
30分钟后测量电阻体中部的温度。

电阻器表面温度小于
350℃△R≤±（0.5%R+0.1Ω）

耐电压

JIS-C-5202 5-7采用包箔法，施加交流1000V的电压1分钟。

无显著的机械损伤、
无击穿和飞弧现象

短时间过负荷

JIS-C-5202 5-5电阻器施加10倍额定功耗的电压5秒。

无机械损伤，△R≤±（2%R+0.1Ω）

引出端强度

JIS-C-5202 6-1沿着引端引出方向施加8千克力30秒。

无显著的机械损伤。

振动

JIS-C-5202 6-3 1分钟内频率从10Hz～55Hz～10Hz,
振幅1.5mm,三个相互垂直的方向各2小时。

无显著的机械损伤，
△R≤±（1%R+0.1Ω）

耐热性

JIS-C-5202 7-2电阻器放置在350℃±5℃的高温试验箱内2小时。

电阻器的标志和外观损伤
△R≤±（2%R+0.1Ω）

热冲击

JIS-C-5202 7-3电阻器施加定额定功耗的电压30分钟，
然后在8-12秒内将电阻器放置在-55℃的低温箱内15分钟后取出。

无显著机械损伤，
△R≤±（2%R+0.1Ω）

耐湿性

JIS-C-5202 7-5将电阻器放置在40℃±2℃，
湿度90%～95%的恒温湿箱内，试验持续时间240小时。

电阻器的标志和外观无损伤，
△R≤±（3%R+0.1Ω）

耐久性

JIS-C-5202 7-10在室温下给电阻器施加额定功率的负荷，
1.5小时通电，0.5小时断电，试验持续时间500小时。

电阻器的标志和外观无损伤，
△R≤±（3%R+0.1Ω）

难燃性

JIS-C-5202 7-13电阻器施加1～6倍额定功耗的负荷。

无明火和电弧现象
