1、概述

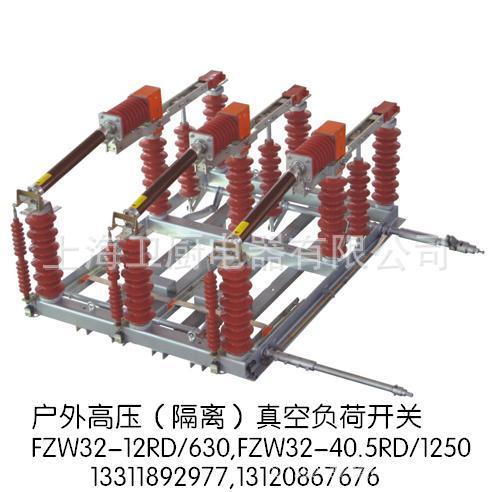

FZW32-12R/630-20型高压隔离真空负荷开关——熔断器组合电器(以下简称组合电器)是由我公司研制开发、并由我公司首家生产的新一代高压电器产品，经严格的型式试验和长期试运行考核，各项技术性能指示全部达到GB16926和IEC420标准，适用于额定电压12KV、额定电流630A、三相交流50Hz的供电网络中。
2、说明
采用真空灭弧、无爆炸危险、不须检修。
隔离刀与三相真空灭弧室联动，分闸时有明显的隔离断口。
机体的零部件全部采用不锈钢材料，底架采用不锈钢材料或热镀锌外加防紫外线保护涂料的碳钢材料，确保了机体在户外环境下的正常运行。
安装方式以双杆式、手动、电动操作为主，也可采用电动或远程遥控操作。
开断能力大、安全可靠、电寿命长、可频繁操作。
广泛适用于农网、城网、铁路等配电线路改造。
3、工作原理
组合电器是由隔离刀和真空灭弧室、熔断器这三大组件组成，隔离刀承担了合闸和分闸时绝缘作用，真空灭弧室承担熄灭电弧的作用。熔断器起着保护作用,即有一相熔断器熔断后,熔断器的撞针驱动行程开关使开关马上分闸,达到保护作用。
隔离刀是由弹簧过中机构进行合分闸操作的，过中弹簧提供了隔离刀合闸时所需的能量，并保证了真空灭弧室在分闸时熄灭电弧而不受人为因素的影响，真空灭弧室在隔离刀的分闸过程中，有快速机构提供灭弧室的分闸速度。隔离刀的三相联动操作确保了灭弧室的分闸同期性。
4、技术数据
序 号 | 名
称 | 单
位 | 参
数
值 |
1 | 额定电压 | KV | 12 |
2 | 额定频率 | Hz | 50 |
3 | 额定电流 | A | 630 |
4 | 额定有功负载开断电流 | A | 630 |
5 | 额定闭环开断电流 | A | 630 |
6 | 5%额定有功负载开断电流 | A | 31.5 |
7 | 额定电缆充电开断电流 | A | 10 |
8 | 1min工频耐受电压：真空断口、相间/相对地隔离断口 | KV | 42/48 |
9 | 雷电冲击耐受电压：相间、相对地/隔离断口 | KV | 75/85 |
10 | 额定短时耐受电流（热稳定） | KA | 20 |
11 | 额定短路持续时间 | S | 4 |
12 | 额定峰值耐受电流（动稳定） | KA | 50 |
13 | 额定短路关合电流 | KA | 50 |
14 | 机械寿命 | 次 | 10000 |
15 | 真空灭弧室触头允许磨损厚度 | mm | 0.6 |
16 | 手动操作力矩 | Nm | ≤300 |

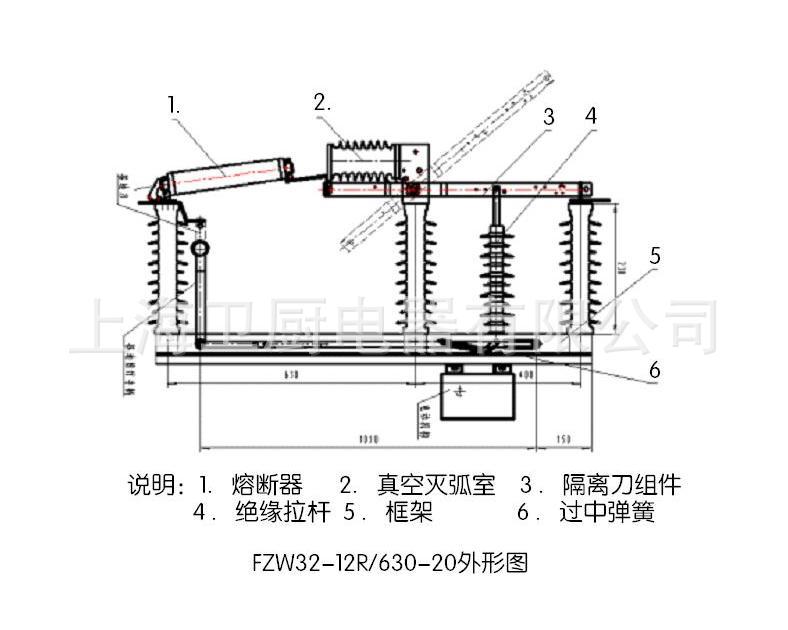

5、FZW32-12R/630-20外形图:
