一、 产品型号及名称

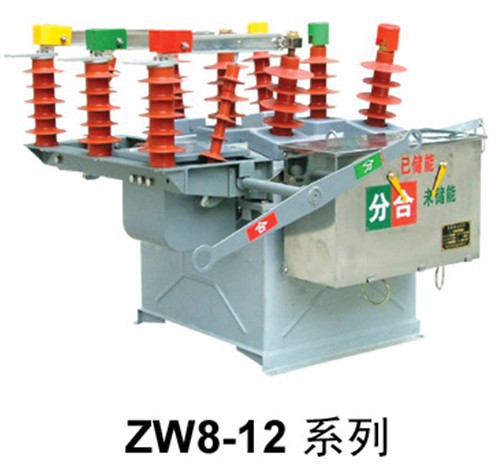

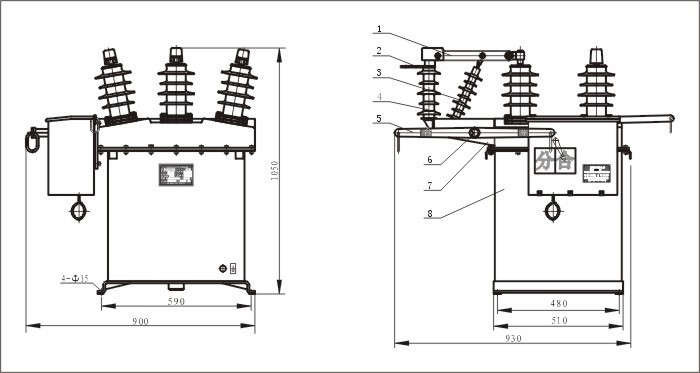

ZW8-12 系列 户外高压真空断路器
二、主要用途
ZW8-12型户外交流高压真空断路器(以下简称断路器)是消化国外先进技术，结合我国电力行业特点，最新研制开发的新一代户外真空断路器。该断路器是三相交流50hz，额定电压12kv的户外高压开关设备。主要用于城网、农网、变电站及工矿企业的配电系统中，作为分、合负荷电流，过载电流及短路电流之用。由于真空断路器的特殊性能，尤其适用于频繁操作和无油化改造的场所。ZW8-12型户外交流高压真空断路器符合GB1984《交流高压断路器》、JB3855《3.6~40kv户外交流高压真空断路器》和相关的IEC标准。
概述：
CH40重合器控制器主要用于35KV及35KV以下的配电网，对线路和设备具有保护和监控功能，是柱上重合器开关保护控制的必备产品。它是一种馈线自动化远程终端单元（FA—RTU：Feeder Automation-Remote Terminal Unit）。
本产品以微型处理器为基础，采用模块化结构，易操作，易维修。是集电源、继电保护、重合闸控制、故障记录、四遥等功能于一体的智能化装置。
第一章主要技术指标
1.1主要技术指标
| 序号 | 项目 | 数据 | 备注 |
√ | 1 | CT变比 | ***：5/***：1 | ***连续可调(步长：1) |
√ | 2 | PT变比 | *：100V | *：220V定货时需说明 |
√ | 3 | 工作电源 | AC 220±10%V | |
| 4 | 输出电压 | 无 | |
√ | DC24V | |
| AC220V/50Hz | |
√ | 5 | 保护精度（电流） | ±5% | |
√ | 6 | 定时限保护 | 速断定值 | 0.1～50 (*CT变比) A | 步长:CT比率的最高位 例1：CT=630:5=126 , Step=1.26A 例2：CT=20:1=20 , Step=2A |
限时速断定值 | 0.1～50(*CT变比) A |
过流定值 | 0.1～50(*CT变比) A |
延时时间 | 0～99.99S | 步长 0.01S |
| 7 | 反时限保护 | 反时限曲线 | 1组 | 4组定货时需说明 |
启动电流 | 0.05～6.00 | 步长 0.01 |
Tp | 0.1～1.8 | 步长 0.1 |
√ | 8 | 重合闸功能 | 次数 | 0～3次 | 步长1 |
1次重合闸时间 | 0.1～180s | 步长 0.1s |
2次重合闸时间 | 0.1～999.9s | 步长 0.1s |
3次重合闸时间 | 0.1～999.9s | 步长 0.1s |
复位时间 | 0.1～999.9s | 步长 0.1s |
√ | 9 | 环网功能 | 失电电压 | 40.0～250.0V | 步长 0.1V |
失电延时 | 0.1～600s | 步长 0.1s |
得电电压 | 40.0～250.0V | 步长 0.1V |
得电延时 | 0.1～600s | 步长 0.1s |
| 10 | 谐波保护 | 谐波电流 | 0.1～10A | 步长 0.01A |
谐波延时 | 0～600S | 步长 0.1s |
√ | 11 | 小电流接地保护 | 零序电流 | 0.1～10(*20)A | 步长 0.2A |
零序延时 | 0～600S | 步长 0.1s |
√ | 12 | 涌流抑制 | 涌流电流 | 0.1～50 (*CT变比) A | 步长:CT比率的最高位 例1：CT=630:5=126 , Step=1.26A 例2：CT=20:1=20 , Step=2A |
涌流延时 | 0～99.99S |
√ | 13 | 分、合闸无源接点容量 | 380VAC﹤30A 220VDC﹤10A | |
√ | 14 | 遥控距离 | ≥30M | |
√ | 15 | 环境温度 | -20℃～60℃普通型 | |
| -45℃～60℃宽温型 | |
√ | 16 | 箱体外壳材料 | 不锈钢壳体 | |
| 钢板壳体（松下白） | |
上表中打“√”的技术指标为本控制器所具有的。
1.2抗干扰与绝缘
能承受GB/T14598.9-1998（idt IEC 255-22-2）标准规定的严酷等级Ⅲ的静电放电试验
能承受GB/T14598.13-1985（idt IEC 255-22-3）标准规定的严酷等级Ⅲ的辐射电磁干扰实验
能承受GB/T14598.10-1996（idt IEC 255-22-1）标准规定的严酷等级Ⅲ的脉冲群干扰试验
能承受IEC1000-4-5《电磁兼容性（EMC）》第四部分：试验和测量技术第五章冲击抗干扰试验标准规定的严酷等级Ⅲ的浪涌冲击试验
能承受GB/T14598.12-1996（idt IEC 255-22-4）标准规定的严酷等级Ⅲ的快速瞬变干扰试验9.控制电源：AC220V
1.2.3过载力：60%~120%额定电压连续工作
隔离电压：4kv
1.2.4交流电流回路
额定电流：5A
功耗消耗：<0.5VA/相
过载能力：2倍额定电流续工作
10倍额定电流允许10S
40倍额定电压允许1S
隔离电压：4KV
1.2.5交流电压回路
额定电压：220V
功耗消耗：<0.5VA/相
过载能力：2倍额定电流续工作
隔离电压：4kv
开关量输入：DC24v（由装置内部电源提供）
功率消耗：2mA（IN01~IN08）
分辨率：<1ms
隔离电压4kv
1.2.6继电器输出回路：
分段电压：AC250v ,DC220v
