百科名片
联轴器
联轴器是用来联接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中,有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成,分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。
目录
联轴器(coupling)的定义
典型联轴器介绍:
1.1.凸缘式联轴器
2.2.滑块联轴器
3.3.弹性联轴器
联轴器的分类
1.1.膜片型联轴器
2.2.齿式联轴器
3.3.轮胎式联轴器
4.4.星形弹性联轴器
5.5.梅花形弹性联轴器
6.6.万向联轴器
联轴器尺寸、安装与维护
联轴器的工作环境
联轴器的传动精度
联轴器选用程序
联轴器产品标准(通用)
联轴器的选用因素
1.(一)动力机的机械特性
2.(二)载荷类别
3.(三)联轴器的许用转速
4.(四)联轴器所联两轴相对位移
5.(五)联轴器的传动精度
6.(六)联轴器尺寸、安装与维护
7.(七)工作环境
8.(八)联轴器的制造、安装、维护和成本
联轴器的动力学简介
联轴器平衡等级
联轴器的平衡问题
联轴器所联两轴相对位移
联轴器的选用程序
联轴器的润滑保养
联轴器(coupling)的定义
典型联轴器介绍:
1.1.凸缘式联轴器
2.2.滑块联轴器
3.3.弹性联轴器
联轴器的分类
1.1.膜片型联轴器
2.2.齿式联轴器
3.3.轮胎式联轴器
4.4.星形弹性联轴器
5.5.梅花形弹性联轴器
6.6.万向联轴器
联轴器尺寸、安装与维护
联轴器的工作环境
联轴器的传动精度
联轴器选用程序
联轴器产品标准(通用)
展开
编辑本段
联轴器(coupling)的定义
联轴器种类繁多,按照被联接两轴的相对位置和位置的变动情况,可以分为:①固定式联轴器。主要用于两轴要求严格对中并在工作中不发生相对位移的地方,结构一般较简单,容易制造,且两轴瞬时转速相同,主要有凸缘联轴器、套筒联轴器、夹壳联轴器等。②可移式联轴器。主要用于两轴有偏斜或在工作中有相对位移的地方,根据补偿位移的方法又可分为刚性可移式联轴器和弹性可移式联轴器。刚性可移式联轴器利用联轴器工作零件间构成的动联接具有某一方向或几个方向的活动度来补偿,如牙嵌联轴器(允许轴向位移)、十字沟槽联轴器(用来联接平行位移或角位移很小的两根轴)、万向联轴器(用于两轴有较大偏斜角或在工作中有较大角位移的地方)、齿轮联轴器(允许综合位移)、链条联轴器(允许有径向位移)等,弹性可移式联轴器(简称弹性联轴器)利用弹性元件的弹性变形来补偿两轴的偏斜和位移,同时弹性元件也具有缓冲和减振性能,如蛇形弹簧联轴器、径向多层板簧联轴器、弹性圈栓销联轴器、尼龙栓销联轴器、橡胶套筒联轴器等。联轴器有些已经标准化。选择时先应根据工作要求选定合适的类型,然后按照轴的直径计算扭矩和转速,再从有关手册中查出适用的型号,最后对某些关键零件作必要的验算。
分类还包括球笼式万向联轴器 圆锥碗簧联轴器 SWP、SWC型十字轴式万向联轴器十字包94)
矫正机用十字轴式万向联轴器(JB/T7846.2-95) 弹簧管联轴器 WS、WSD型十字轴式万向联轴器(JB/T5901-91)
WSH型滑动轴承十字轴式万向联轴器 ML型薄膜联轴器(SJ2127-82) SWZ型整体轴承座十字轴式万向联轴器93
联轴器概念:
联轴器属于机械通用零部件范畴,用来联接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中,有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成,分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接,是机械产品轴系传动最常用的联接部件。20世纪后期国内外联轴器产品发展很快,在产品设计时如何从品种甚多、性能各异的各种联轴器中选用能满足机器要求的联轴器,对多数设计人员来讲,始终是一个困扰的问题。常用联轴器有膜片联轴器,齿式联轴器,梅花联轴器,滑块联轴器,鼓形齿式联轴器,万向联轴器,安全联轴器,弹性联轴器及蛇形弹簧联轴器。
编辑本段
典型联轴器介绍:

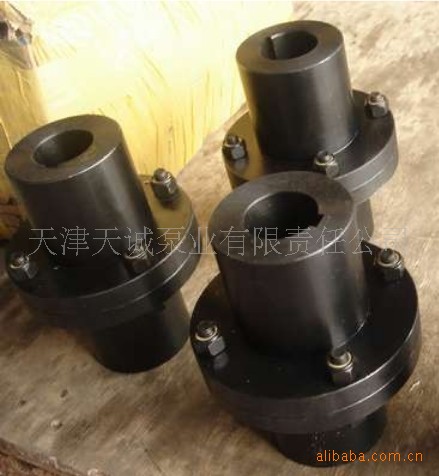

1.凸缘式联轴器
特点:构造简单,成本低,可传递较大转矩。不允许两轴有相对位移,无缓冲。
用途:在转速低,无冲击,轴的刚性大,对中性较好的场合应用较广。
2.滑块联轴器
半联轴器1、3上的凹槽与中间滑块的凸榫→移动副→可补偿两轴偏移
特点、应用:
无缓冲,移动副应加润滑→用于低速传动
3.弹性联轴器
特点:缓冲吸振,可补偿较大的轴向位移,微量的
径向位移和角位移。
应用:正反向变化多,启动频繁的高速轴。
类别:
1:安全联轴器 :在结构上的特点是,存在一个保险环节(如销钉可动联接等),其只能承受限定载荷。当实际载荷超过事前限定的载荷时,保险环节就发生变化,截断运动和动力的传递,从而保护机器的其余部分不致损坏,即起安全保护作用。起动安全联轴器:除了具有过载保护作用外,还有将机器电动机的带载起动转变为近似空载起动的作用。
2:刚性联轴器:刚性联轴器不具有补偿被联两轴轴线相对偏移的能力,也不具有缓冲减震性能;但结构简单,价格便宜。只有在载荷平稳,转速稳定,能保证被联两轴轴线相对偏移极小的情况下,才可选用刚性联轴器。
3:挠性联轴器:具有一定的补偿被联两轴轴线相对偏移的能力,最大量随型号不同而异。
无弹性元件的挠性联轴器:承载能力大,但也不具有缓冲减震性能,在高速或转速不稳定或经常正、反转时,有冲击噪声。适用于低速、重载、转速平稳的场合。
非金属弹性元件的挠性联轴器 在转速不平稳时有很好的缓冲减震性能;但由于非金属(橡胶、尼龙等)弹性元件强度低、寿命短、承载能力小、不耐高温和低温,故适用于高速、轻载和常温的场合。
金属弹性元件的挠性联轴器:除了具有较好的缓冲减震性能外,承载能力较大,适用于速度和载荷变化较大及高温或低温场合。
编辑本段
联轴器的分类

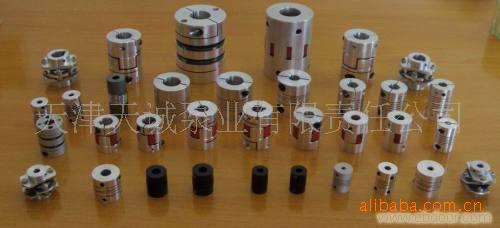

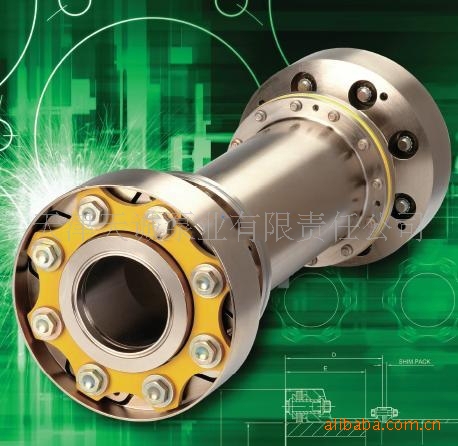

1.膜片型联轴器
单膜片联轴器G8S,特性:大扭矩承载、高扭矩刚性和卓越灵敏度;免维护、超强抗油和耐腐蚀性;零回转间隙;体积小巧的联轴器,总长度短;不锈钢膜片补偿角向轴向偏差 ;顺时针与逆时针回转特性完全相同 双膜片联轴器G8L,特性:双膜片不锈纲膜片容许偏角,偏心及轴向偏差;免维护、超强抗油和耐腐蚀性;零回转间隙;体积小巧的联轴器,总长度长;不锈钢膜片补偿角向轴向偏差 ;顺时针与逆时针回转特性完全相同
单节膜片联轴器
2.齿式联轴器
GICL鼓型齿式联轴器
GICLZ鼓形齿式联轴器
GⅡCL鼓形齿式联轴器
GⅡCLZ鼓形齿式联轴器
GCLD鼓型齿式联轴器
TGL尼龙内齿圈联轴器
3.轮胎式联轴器
UL 型轮胎式联轴器
LA 型轮胎式联轴器
LB 型轮胎式联轴器
DL 多角形橡胶联轴器

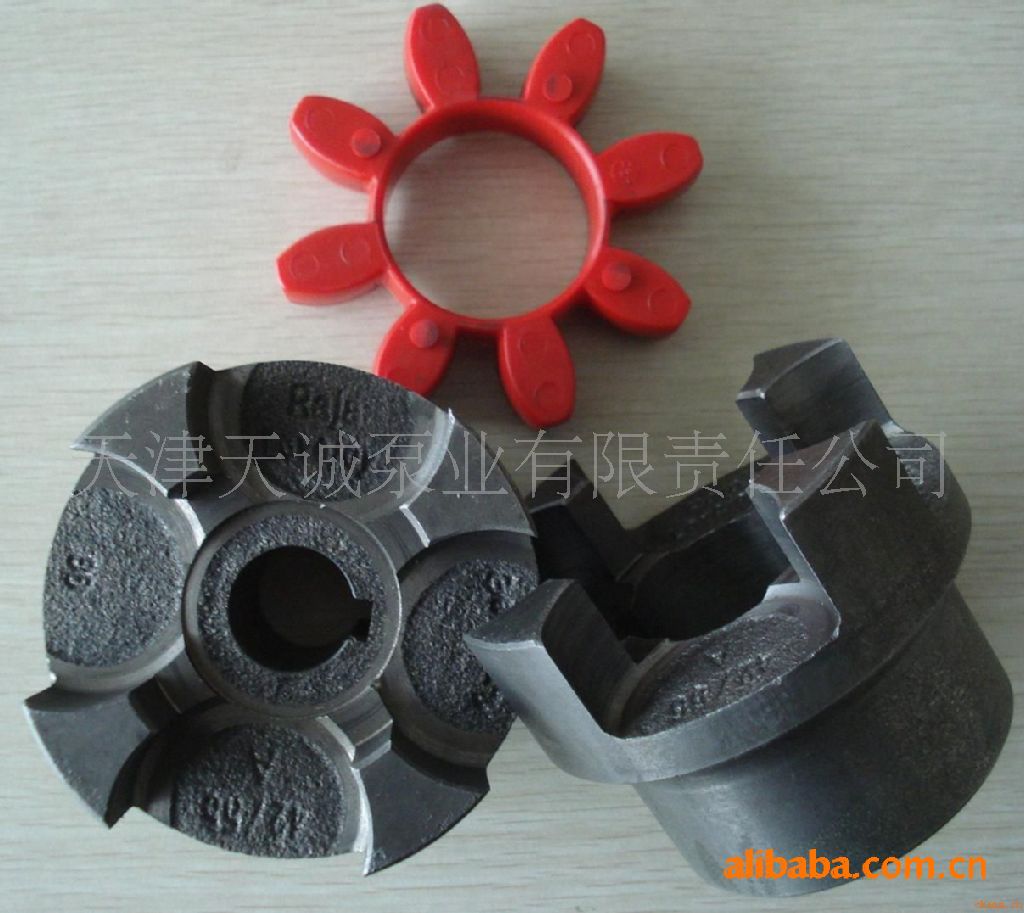

4.星形弹性联轴器
XL 系列星形弹性联轴器
LXD单法兰星形联轴器
XLS双法兰型星形联轴器
LXZ带制动轮星形联轴器
LXP带制动盘型联轴器
LXT接中间套型联轴器
LXJ接中间轴星形联轴器
LXQ接中间轴球铰联轴器
5.梅花形弹性联轴器
LM(原ML)梅花联轴器
LMS(原MLS)梅花联轴器
LMD(原MLZ)梅花联轴器
LMZI(MLLI)梅花联轴器
LMZⅡ(MLLⅡ)联轴器

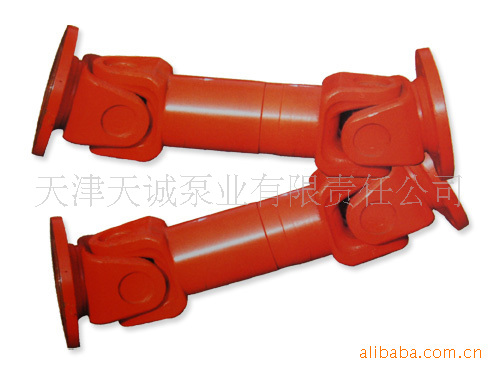

6.万向联轴器
万向联轴器有多种结构型式,例如:十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等,最常用的为十字轴式,其次为球笼龙,万向联轴器的共同特点是角向补偿量较大,不同结构型式万向联轴器两轴线夹角不相同,一般≤5°-45°之间。万向联轴器利用其机构的特点,使两轴不在同一轴线,存在轴线夹角的情况下能实现所联接的两轴连续回转,并可靠地传递转矩和运动。万向联轴器最大的特点是具有较大的角向补偿能力,结构紧凑,传动效率高。在实际应用中根据所传递转矩大小分为重型、中型、轻型和小型。

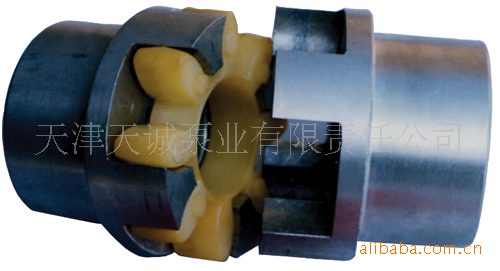

7.星型弹性联轴器
梅花弹性联轴器
万向节联轴器
编辑本段
联轴器尺寸、安装与维护
联轴器外形尺寸,即最大径向和轴向尺寸,必须在机器设备允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或维护方便、更换易损件不用移动两轴、对中调整容易的联轴器。
大型机器设备调整两轴对中较困难,应选择使用耐久和更换易损件方便的联轴器。金属弹性元性挠性联轴器一般比非金属弹性元件挠性联轴器的使用寿命长。需密封润滑和使用不耐久的联轴器,必然增加维护工作量。对于长期连续运转和经济效益较高的场合,例如我国冶金企业的轧机传动系统高速端,目前普遍采用的是齿式联轴器,齿式联轴器虽然理论上传递转矩大,但必须在润滑和密封良好的条件下才能耐久工作。且需经常检查密封状况,注润滑油或润滑脂,维护工作量大,增加了辅助工时,减少了有效工作时间,影响生产效益。国际上工业发达国家,已普通选用使用寿命长、不用润滑和维护的膜片联轴顺取代鼓形齿式联轴器,不仅提高了经济效益,还可净化工作环境。在轧机传动系统选用我国研制的弹性活销联轴器和扇形块弹性联轴器,不仅具有膜片联轴器的优点,而且缓冲减振效果好,价格更便宜。
编辑本段
联轴器的工作环境
联轴器于各种不同主机产品配套使用,周围的工作环境比较复杂,如温度、湿度、水、蒸汽、粉尘、砂子、油、酸、碱、腐蚀介质、盐水、辐射等状况,是选择联轴器时必须考虑的重要因素之一。对于高温、低温、有油、酸、碱介质的工作质量,不宜选用以一般橡胶为弹性元件材料的挠性联轴器,应选择金属弹性元件挠性联轴器,例如膜片联轴器、蛇形弹簧联轴器等。
编辑本段
联轴器的传动精度
小转矩和以传递运动为主的轴系传动,要求联轴器具有较高的传动精度,宜选用非金属弹性元件的挠性联轴器。大转矩和传递动力的轴系传动,对传动精度变有要求,高转速时,应避免选用金属弹性元件弹性联轴器和可动元件之间的间隙的挠性联轴器,宜选用传动精度高的膜片联轴器。
