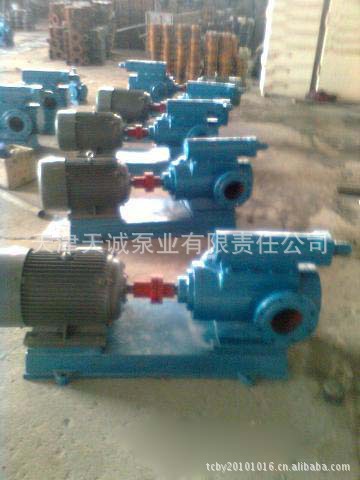

3GBW型保温螺杆泵用途
用来输送温度≤150℃、粘度3-760cSt、不含固体颗粒、无腐蚀性、具有润滑性能的介质。
适用压力范围：0.6-2.5Mpa;
适用流量范围:0.6-123m3/h。
主要应用于燃油输送、液压工程、船舶工程，石化及其他工业。
3GBW型保温螺杆泵应用范围
1、介质为直线连续输送、无搅拌、无脉动。
2、振动小，噪音低。
3、压力高、效率高。
4、结构简单、拆装方便。
5、体积小，重量轻。
6、磨损轻微，寿命长。
3GBW型保温螺杆泵结构形式
一般采用机械密封。泵通过爪型联轴器由电动机驱动。从主轴外伸端向泵年，为顺时针旋转。
材 质
主、从螺杆16MnCrS5,40Cr,45,38CrMoALA
泵体：HT200,QT450-10,ZCuSn10Pl,ZG270-500
技术参数表：
泵规格 | 流量 | 出口压力
Mpa | 泵转速
r/min | 功率KW | 必须汽蚀余量 | 电动机型号 |
m3/h | L/min | 轴功率 | 电机功率 |
90*2-42 | 28.2 | 470.9 | 0.6 | 950 | 6.6 | 11 | 5.5 | 160L-6-B3 |
27.5 | 457.6 | 1.0 | 10.2 | 15 | 180L-6-B3 |
43.1 | 718.8 | 0.6 | 1450 | 10 | 15 | 160L-6-B3 |
41.9 | 698.5 | 1.0 | 15.5 | 18.5 | 180M-4-B3 |
90*2-46 | 34.0 | 566.7 | 0.8 | 950 | 9.7 | 11 | 5.5 | 160L-6-B3 |
52.6 | 875.4 | 0.6 | 1450 | 12 | 15 | 160L-4-B3 |
520 | 866 | 0.8 | 14.9 | 18.5 | 180M-4-B3 |
51.4 | 8561 | 1.0 | 18.6 | 22 | 180L-4-B3 |
100*2-46 | 48.0 | 800 | 0.8 | 950 | 13.3 | 15 | 5.5 | 180L-6-B3 |
72.7 | 1212 | 0.6 | 1450 | 165 | 18.5 | 180M-4-B3 |
72.0 | 1200 | 0.8 | 20.4 | 22 | 180L-4-B3 |
71.2 | 1187 | 1.0 | 25.5 | 30 | 200L-4-B3 |
100*2-51 | 56.9 | 948.9 | 0.6 | 950 | 12.5 | 15 | 5.5 | 180L-6-B3 |
55.7 | 928.6 | 1.0 | 20.8 | 30 | 225M-6-B3 |
86.9 | 1448.3 | 0.6 | 1450 | 19.1 | 22 | 180L-4-B3 |
850 | 1417.2 | 1.0 | 31.8 | 37 | 225S-4-B3 |
110*2-46 | 60.9 | 1015 | 0.6 | 950 | 13.7 | 18.5 | 5.5 | 200L-6-B3 |
58.9 | 951.7 | 1.0 | 21.8 | 30 | 255M-6-B3 |
96.7 | 1611 | 0.6 | 1450 | 21.9 | 30 | 200L-4-B3 |
94.6 | 1577 | 1.0 | 33.9 | 45 | 225M-4-B3 |
