NW-300型多功能线缆测试仪套装能够帮助您在网络工程施工及维护过程中，快速查找网络线缆，快速定位故障点，并验证以太网电缆连通性。

功能特点
音频寻线- 1Khz/2Khz高频数字音频输出、 强滤波设计、支持4种音调变换、可直接带电测试弱电电缆
端口闪烁- 交换机开机状态下直接识别电缆接入的交换机端口
线缆标识（CABLE ID）- 依靠ID适配器支持同时定位多达16条弱电线缆
线序扫描-  双绞线、电话线的真实线序扫描 ，可对串扰、岔线情况直观识别
环阻测试- 支持对PSTN/XDSL线路及多种线材的环路电阻直接测试，省却携带万用表的繁琐

功能详述
音频寻线
1Khz/2Khz高频数字音频输出支持远距离寻线找线、对5CM厚度左右预埋线可轻松查找
强滤波设计可直接在机房中带电测试弱电电缆
音量调节可让使用者调节合适的感应敏感度
支持四种音调变换有效支持了多台设备同时使用
线缆标识（Cable ID）:
进入功能后，线缆对端插入配套的RA-30适配器，则屏幕即时显示适配器的标识号码（ID）。
NW300最多可支持16个ID适配器，在识别多条电缆时，您可以在远端一次接入多个ID适配器，并记下ID适配器所在的位置，在测试时即可依次获得多条线缆的标识号码(ID)。
线缆标识功能针对以太网双绞线电缆设计，您也可以使用RJ-11接口用来在PSTN电话线路中标识线缆，但请注意线路不可过长，否则有可能导致标识号码(ID)显示错误。
线序扫描
完整的绘出从主机到适配器接口所连接以太网电缆的真实线序。精确串绕、岔线情况
进入此功能后，分别将电缆两端接入NW-300及NT-100音频寻线器的尾部RJ45接口并确认完好连接，在绘图界面中，L一端为本地端口，即NW-300的本机端口，R一端为远端适配器端口。
此功能同时支持RJ-11接口，可参考说明书中接口属性章节中的线序对应关系，请注意测试线路不可过长，否则有可能导致绘图错误。
环阻测量
此功能用于测量PSTN/xDSL线路的环路电阻，为判断线路的通讯可靠性提供一个参考值。
环阻测量功能可使用RJ-11接口，也可使用附件配送的RJ45转接线链接线缆。
测试线路的环阻时，请先确保线路的远端已经正确短接（线对的导线连接在一起），进入此功能后，电阻测试功能自动启动，连接正确后，屏幕会显示电阻值并自动刷新。
此功能可以同时支持两个线对的环阻测量并同时显示，其中线对1（Pair1）对应的是3，4线，线对1（Pair2）对应的是2，6线。
线对的连接方式请参考下图：

端口闪烁
快速定位以太网线缆所连接的交换机端口，进入功能后此功能后自动启动。
通过以太网线缆连接NW300和网络设备，NW300内置的网络适配器将以10/100M自动协商的模式循环开启和关闭，观察与被测网线相连的网络设备端口指示灯，即可识别被测线缆对应端口。
使用此功能时，NW300测试仪的状态指示灯也将与网络设备端口指示灯同步闪烁
保证您在网络使用状态中轻松定位以太网电缆在交换机端口位置

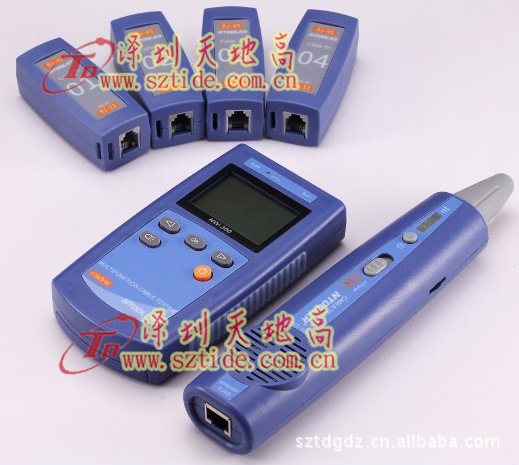

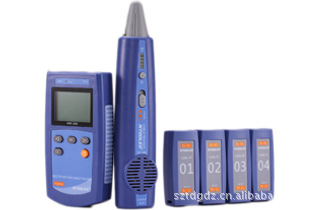

ＮＷ－３００套装参数及规格
音频寻线：支持4种音调变换，输出电平>=9Vp-p；
线缆标识（CableID）： 标配4个远端适配器 ，最多支持16个RA-30远端适配器
                         识别时间<1秒；
线序绘图：绘图时间<=1秒；
端口闪烁：闪烁频率自适应，支持10/100M，10/100/1000M自适应端口。
环阻测量：有效测试范围0~4000ohm，测量误差<=1%
LED手电：双LED设计
